FGT Vzduchotechnické jednotky

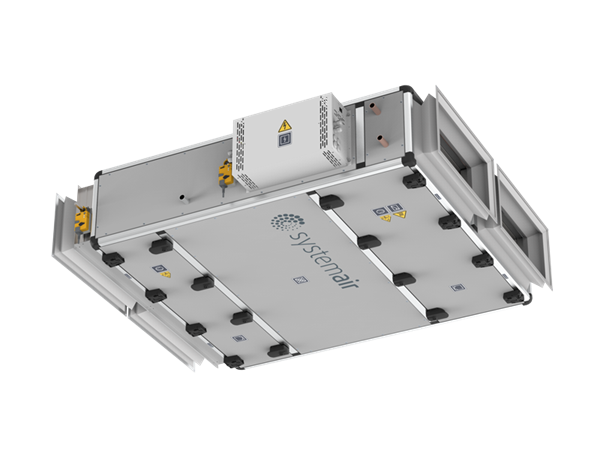

Podstropní kompaktní jednotka

Vzduchový výkon až 2500 m3/h
Podstropní provedení
Nízká konstrukční výška 390-450 mm
Nízkoenergetické ventilátory s EC motory
Vestavěný řídicí systém (plug&play) s ovladačem S-E3-DSP
Plášť s povrchovou úpravou Zinc-Magnelis s třídou odolnosti proti korozi C4

Rychlý výběr a krátký dodací termín

Tři předkonfigurované velikosti vám usnadní rychlý výběr vhodné jednotky a skladová dostupnost vám zajistí i krátký termín dodání.

Kompaktní provedení

Podstropní jednotky jsou navrženy s co nejmenší výškou speciálně pro instalace, kde je omezený prostor.

Konstrukce

Dvojitý plášť jednotky FGT je vyroben z ocelového plechu s povrchovou úpravou Zinc-Magnelis s třídou odolnosti proti korozi C4 a vnitřní tepelnou a protihlukovou izolací z minerální vlny o tloušťce 35 mm. Rámové profily jsou vyrobeny z hliníku. Velikosti FGT 10-20 jsou vyrobeny z jednoho kusu, velikost FGT 22 se skládá z 3 sekcí. Odvod kondenzátu je vyveden z boční strany jednotky. Uzavírací klapky s pružinovým servopohonem a pružné manžety pro flexibilní připojení potrubí jsou umístěny vně konstrukce jednotky. Pro účely údržby a servisu je jednotka vybavena velkými inspekčními dveřmi na spodní straně jednotky

Ventilátory

Výkon nízkoenergetických EC motorů reguluje výstupní analogový signál řídícího systému. Radiální oběžná kola s dozadu zahnutými lopatkami jsou dynamicky vyvážena v souladu s ISO 21940.

Deskový výměník

Deskový protiproudý výměník s vysokou účinností je vyroben z hliníku. Výměník je osazený by-passovou klapkou se servopohonem pro rychlé odmrazení, a pro volné chlazení. Vzniklý kondenzát je zachytávaný do odkapové vany s bočním připojením odvodu kondenzátu

Topné a chladicí výměníky

Jednotka je standartně vybavena vestavěným vodním ohřívačem. Jednotku lze doplnit o externí elektrický ohřívač, vodní chladič nebo přímý DX výparník.

Filtry

Standardní dodávkou jsou panelové filtry F7/ePM1 55 % na přívodu a M5/ePM10 70 % na odvodu. Výměna filtrů je možná po otevření inspekčních dvířek na spodní straně jednotky.

Řídící systém

Jednotka FGT je vybavena plně propojeným vestavěným řídícím systémem včetně teplotních čidel, servopohonů a ovladače S-E3-DSP s 10 m dlouhým kabelem. Kabel mezi řídící jednotkou a ovladačem lze na vyžádání prodloužit na délku až 100m. Vestavěný řídící systém je již z výroby přednastaven tzn., po montáži je třeba nastavit pouze aktuální čas a datum, týdenní program, požadovanou teplotu a průtok vzduchu popř. tlak. Řídící systém zajišťuje provoz na nastavené otáčky (vysoké/nízké), popř. regulaci konstantního tlaku (VAV) dle objednaného příslušenství. Přepínání mezi vysokými a nízkými otáčkami může být zajištěno prostřednictvím různých čidel, např. CO2, vlhkosti, pohybu apod.

Komunikace

FGT standardně nabízí tyto možnosti komunikace: BACnet, Modbus a Exoline přes RS-485 & TCP/IP. Připojení Cloud k Systemair Connect. Funkce, kterými jednotka FGT disponuje, Vám umožňují všechno potřebné na vytvoření vnitřního klimatu s nejvyšším komfortem za nejnižší provozní náklady.
