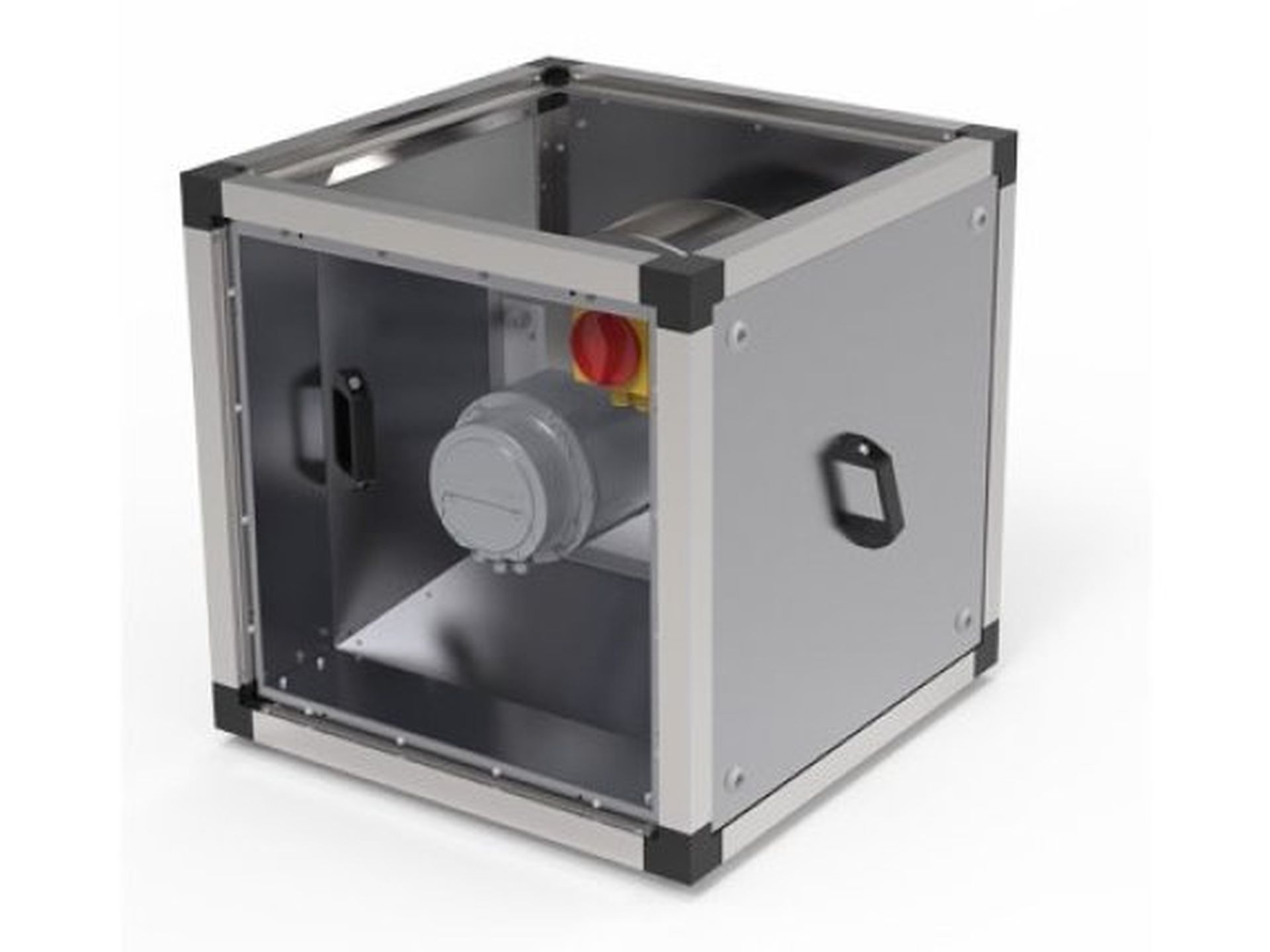

MUB/T Isoleeritud kanaliventilaatorid

Võimsad ja tõhusad väljatõmbeventilaatorid keskmistele temperatuuridele kuni 120°C

Köögi- ja tööstuskeskkondade jaoks
Kuni 120°C keskmise temperatuuriga, pidev töö
Kaasa arvatudtilkumiskauss ja äravoolupistik
Akustiline ja soojusisolatsioon 30 mm
Paindlik õhuvoolu suund
Siseruumides ja välitingimustes paigaldamine
Moodulsüsteem tarvikud
Saadaval vahelduvvoolu- ja EC-mootoritega 50 ja 60 Hz puhul

Taotlus

MUB/T ventilaatorid on spetsiaalselt mõeldud õhu väljatõmbamiseks köögikeskkondadest või tööstuslikest rakendustest, kus mootor peab paiknema väljaspool õhuvoolu. Tilgutuskauss, mille põhjas on äravoolukork (välja arvatud MUB/T 100 630D4-K2-L), on konstrueeritud tolmu, õli ja vee äravoolu kogumiseks.

MUB/T ja MUB/T-S ventilaatorite puhul on lihtne hooldus käepidemega hooldusklapi kaudu.

Paindlikkus

Sõltuvalt tüübist on MUB/T ventilaatorid mõeldud sirgeks või 90°õhuvooluks. Õhu suunda saab kohapeal hõlpsasti muuta . Korpuse konstruktsioon ja soojusisolatsioon võimaldavad kasutada nii välistingimustes kui ka siseruumides .

Tulemuslikkus

Suure jõudlusega alumiiniumist tiivik koos suure efektiivsusega mootoritega on projekteeritud nii, et tagada kõrgetasemeline jõudlus, et vähendada energiatarbimist ja maksimeerida tõhusust.

Modulaarsus

Tänu erinevatele tarvikutele, nagu paindlikud ühendused, klapid, katus, alusraam jne, on lihtne kujundada mis tahes ventilatsioonisüsteemi vastavalt teie vajadustele.

Kasutades spetsiaalseid moodulsüsteeme, kus mõned tarvikud, nagu kütteseadmed, jahutid, summutid, filtrid või süsinikufiltrid, on sisseehitatud samasse korpustüüpi, saate projekteerida isegi lihtsa sisse- või väljapuhkeõhu käitlemise seadme.

Systemairi lisaseadmed - täiuslik kooslus!

Säästa aega projekteerimisel ja paigaldamisel, tagades samal ajal teie projekti jaoks kõige optimaalsemad ventilatsioonilahendused.

Lisateave eeliste kohta

Soovitatavad tarvikud teie MUB/T-ventilaatorile

Filter-MUB

Ehitus

Korpus koosneb korrosioonikindlast alumiiniumraamist, mille nurgad on klaaskiuga tugevdatud PA6 plastist; väga vastupidav löögikindlusele. Paneelid on valmistatud kahekihilisest tsingitud terasplekist koos 30 mm akustilise ja termilise kivivilla isolatsiooniga.

MUB/T ja MUB/T-ECO ventilaatorid on kavandatud 90° õhuvooluks.

MUB/T-S ventilaatorid on mõeldud sirgete õhuvoolude jaoks.

Õhu suunda saab hõlpsasti kohapeal ümber ehitada , vahetades seda hooldusklapiga (MUB/T).

MUB/T ja MUB/T-S jaoks on kaasas ja eeljuhtmestikuga varustatudrevisjonilüliti .

MUB/T-ECO on ilma revisjonilüliti ja hooldusukseta.

Alumiiniumist tilk koos tühjendustorgiga on paigutatud korpuse põhja (v.a MUB/T 100 630D4-K2-L).

Impeller

MUB/T ventilaatorites kasutatakse radiaalset tiivikut, millel on tagurpidi kumerad labad. Need on valmistatud alumiiniumist, dünaamiliselt tasakaalustatud ja ühendatud vastava IEC-mootoriga, mille kasutegur on IE3 või EC-mootor.

Mootor

Sõltuvalt tüübist on MUB/T ventilaatorid varustatud vahelduvvoolu- või EÜ-välisrotoriga mootoritega. Mootorid sobivad 50 Hz ja 60 Hz puhul.

Mootori kaitse

Sõltuvalt tüübist on vahelduvvoolumootoritel integreeritud termokaitse koos käsitsi (elektrilise) lähtestamisega, eeljuhtmestatud integreeritud termokontakt TK või termistor PTC koos juhtmetega mootorikaitseseadmele.

EC-mootoritega ventilaatoritel on integreeritud elektrooniline termokaitse, mis hõlmab ka rootori lukustumiskaitset ja pehmekäivitust.

Kontroll

EC-mootoreid , millel on sisseehitatud potentsiomeeter tööpunkti reguleerimiseks, saab juhtida ka välise signaali 0-10V abil.

EC-mootorid on sõltuvalt tüübist varustatud ka ModBus-side või häiresignaaliga .

Vahelduvvoolumootoreid saab juhtida 5-astmelise, astmelise kiiruse regulaatori, D/Y lüliti või sagedusmuunduri abil.

Paigaldamine

Korrektse äravoolu tagamiseks tuleb MUB/T ventilaatorid paigaldada nii, et tilgakate on allapoole. Ventilaatorid võib paigaldada mis tahes asendisse siseruumides ja koos ilmastikukaitsekatusega ka välitingimustes. Paigaldatud alusraamiga võivad MUB/T ventilaatorid seista põrandal. Torustiku vibratsiooni vältimiseks on soovitatav kasutada paindlikke ühendusi.
