PRF-EX160D4 Ex d
Estonia · Eesti
Estonia · Eesti
-
PRF-EX Tsentrifugaalventilaatorid

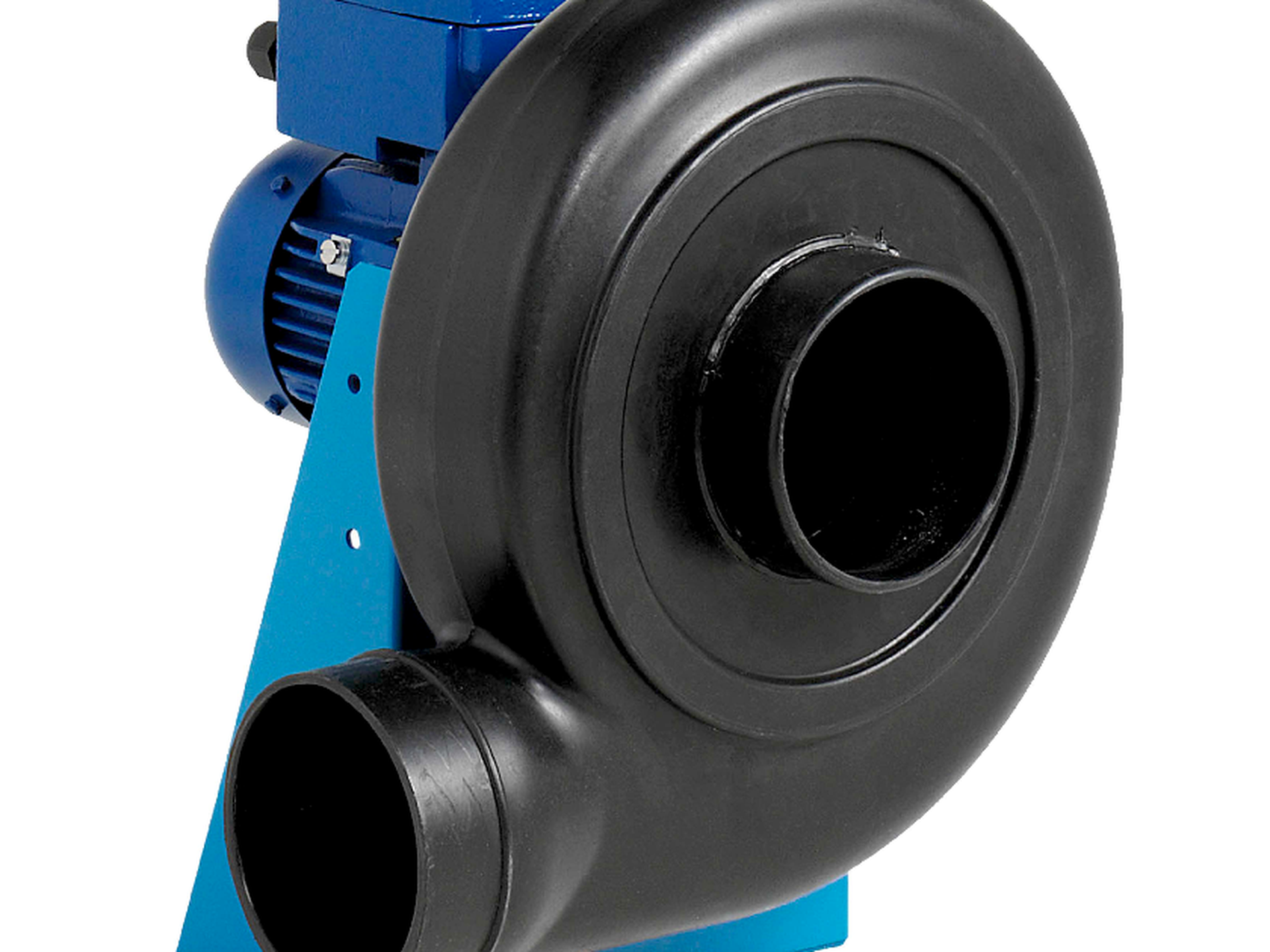

Plahvatuskindel tsentrifugaalventilaator
Sertifitseeritud vastavalt ATEX 2014/34/EL
Sobib agressiivsesse keskkonda
Paindlik kasutamine
Toode on asendatud PRF-EX 160D4 Ex d.
PRF-EX 160D4 Ex d#33984
Sagedus: 50 Hz
Logi sisse või loo konto online tellimiseks
Ohutus kõigepealt
PRF-EX ventilaatorid on mõeldud keerulisteks keskkondadeks, kus võib esineda plahvatusohtu. Seepärast on neid katsetatud vastavalt ATEXi direktiivile 2014/34/EL - et tagada nende ettenähtud toimimine pärast paigaldamist.
Paindlikkus
Seal, kus esineb mustust, söövitavaid gaase või muid problemaatilisi elemente, on ventilaatorid eriliste väljakutsetega silmitsi. Meie PRF-EX-seeria on spetsiaalselt välja töötatud selliste rakenduste jaoks toidu-, elektroonika-, meditsiini- ja keemiatööstuses. Tugevate ja hoolikalt valitud komponentide abil toimivad nad usaldusväärselt ka ebasoodsates tingimustes.
Modulaarsus
Seadme antistaatilise korpuse, mis on valmistatud UV-kindlast ja niiskuskindlast PP-st või PE-st, asukohta saab hõlpsasti kohandada. See muudab PRF-i sobivaks erinevate konfiguratsioonide jaoks.
Tulemuslikkus
PRF-EXi võib kasutada temperatuuriklasside T1 kuni T4 puhul. Võimalik on ka plahvatusohtlike gaaside väljutamine tsoonides 1 ja 2, samuti rühmades IIA, IIB ja vesinik.
Tehnilised andmed
Lisad
Ehitus
Korpus on valmistatud UV-kindlast PP-st või PE-st ja on veekindel. Korpust saab hõlpsasti reguleerida keerates (standardasend on LG270). Jalg on valmistatud roostevabast terasest ja kulumiskindlalt lakitud.
Impeller
PRF-EX ventilaatorites kasutatakse PP-st või GFK-st valmistatud ühevoolulisi tiivikuid (PRF-EX 500D4 Ex d), millel on tõhus labade geomeetria, dünaamiline tasakaalustus ja vastav IEC Ex db mootor.
Mootor
Plahvatuskindel mootor Ex db koos klemmikarbiga Ex eb mootoril.
Mootori kaitse
Integreeritud PTC-termistorid, mis ühendatakse mootorikaitseseadmega.
Kontroll
Kiirust saab reguleerida sagedusmuunduriga.
Paigaldamine
PRF-EX ventilaatorid võivad seista põrandal. Vibratsiooni vältimiseks kanalile on soovitatav kasutada paindlikku ühendust.
Tehnilised andmed
Artikli nimi
PRF-EX 160D4 Ex d
Artikli number
#33984
400V 3~ 50Hz - Y (Star) | |||
|---|---|---|---|
| Nominaalandmed | |||
| Pinge (Nominaal) | 400 | V | |
| Sagedus | 50 | Hz | |
| Faasid | 3~ | ||
| Mootoriahela ühendus | Y | ||
| Sisendvõimsus | 158 | W | |
| Sisendvõimsus kW | 0.158 | kW | |
| Käivitusvool | 2.9 | A | |
| Sisendvool | 0.466 | A | |
| Ventilaatori labade kiirus | 1 459 | rpm | |
| Õhuhulk | Max 219 | L/s | |
| Teisaldatava õhu temperatuur | Max 60 | °C | |
| Max Teisaldatava õhu temperatuur kiiruse reguleerimise korralt | 60 | °C | |
| Müra andmed | |||
| Helirõhutase 3 m kaugusel (20m² Sabine) | 52 | dB(A) | |
| Kaitse/Klassifikatsioon | |||
| Kaitseklass, mootor | IP55 | ||
| Isolatsiooni klass | F | ||
| Plahvatusohutuse markeering | II 2G Ex h IIB+H2 T4 Gb | ||
| Sertifikaat | TPS 19 ATEX 085751 0005 X | ||
| Toru ja ümbritseva keskkonnna temperatuur | |||
| Toru ja ümbritseva keskkonnna temperatuur | -20 kuni 60 | °C | |
| Mõõtmed ja kaal | |||
| Toru mõõt; Ümar, sissepuhe | 160 | mm | |
| Toru mõõt; Ümar, väljatõmme | 160 | mm | |
| Kaal | 25.3 | kg | |
| Muud | |||
| Toruühenduse tüüp | Ümar | ||
| Mootori tüüp | AC | ||
Effektiivsus
Mõõtmed
Typ
PRF 160 EX
A
182
B
210
C
80
øD
160
E
190
F
237
H
255
I
290
J
310
L
150
M
40
N
100
O
140
Dokumentatsioon
BIM
Laeb...
Juhtmestik
230/400V motor
"1"
3 x 230V Delta connection
"2"
3 x 400V Star connection
"3"
Thermal motor protection optional
See motor name plate!
