100 Kellogg Lane

Avec une telle variété de lieux sur tout le campus, chacun unique en taille, en forme et en fonction, intégrant le chauffage, le refroidissement et la ventilation de manière adéquate sans exagérer la capacité nécessitait une approche réfléchie pour dimensionner et regrouper les systèmes de traitement de l'air.

Les unités de traitement d'air Geniox de Systemair étaient une option idéale car elles sont disponibles en 16 tailles et permettent une personnalisation complète de la récupération de chaleur et d'énergie, du refroidissement, de la filtration, du mélange et d'autres éléments. L'équipe d'ingénierie a été en mesure de spécifier des unités optimales pour les espaces individuels et adjacents tout en maximisant la fonctionnalité et l'efficacité.

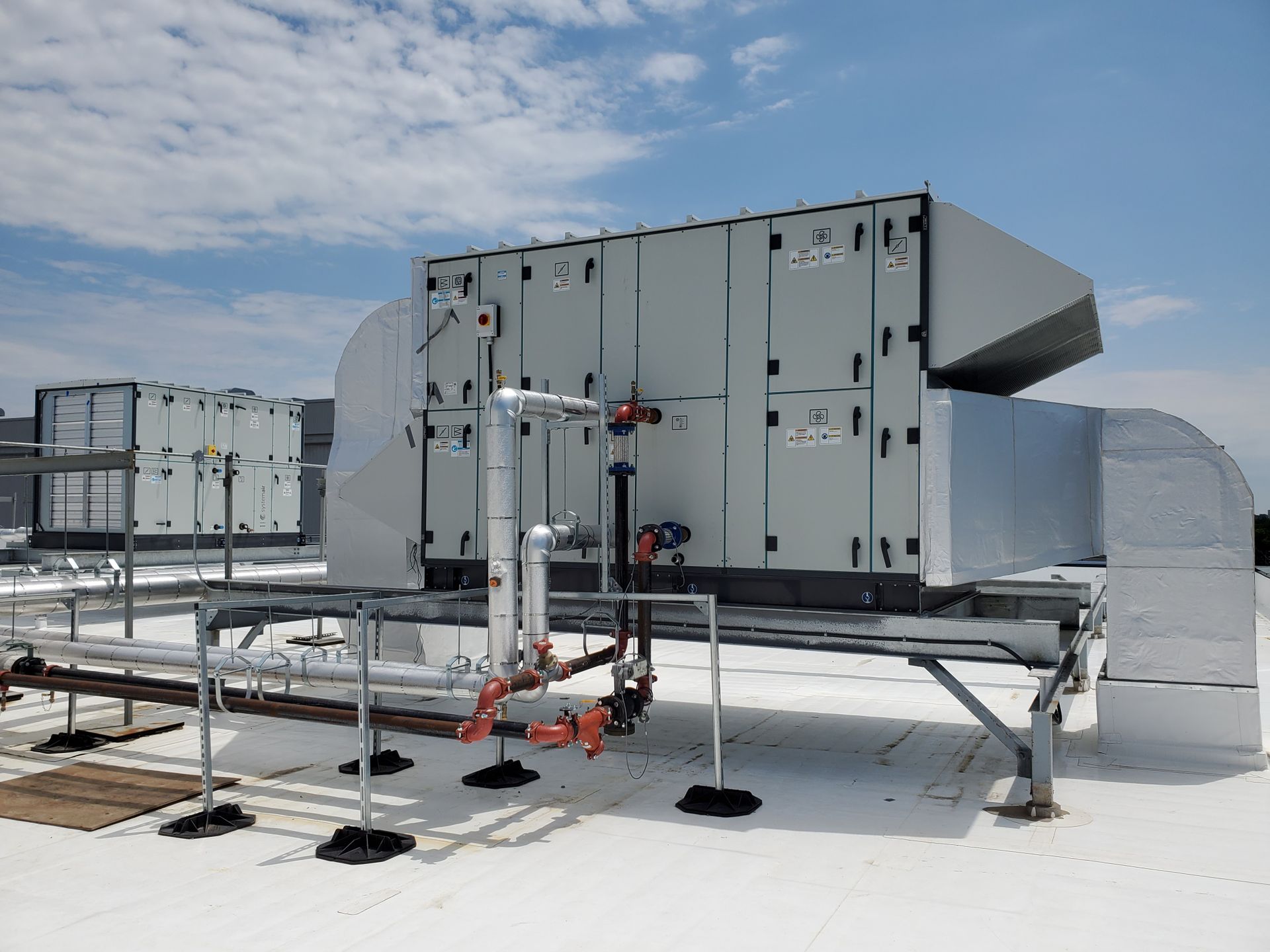

En collaboration avec Oxford Energy Solutions, Systemair a fourni 13 unités Geniox montées sur le toit pour desservir près de la moitié des 1 million de pieds carrés de l'installation, avec des systèmes centralisés distincts pour l'atrium, l'usine, le restaurant Clubhouse, le restaurant Beer Kitchen, le Grand Events Centre, le niveau inférieur du Temple de la renommée médicale (plus un magasin de bandes dessinées et un studio de poterie à proximité),  les bureaux de Compass Group Canada et de Carfax Canada, ainsi qu'une poignée collective de petites entreprises.

Les entrepreneurs ont retiré des systèmes au gaz et à courroie vieux de plusieurs décennies, les remplaçant par des chaudières et des refroidisseurs améliorés et efficaces à entraînement par plénum. Ils sont passés à un système à quatre tuyaux pour le refroidissement de l'eau chaude et de l'eau réfrigérée, ce qui a nécessité la conception et la coordination de nouveaux tuyaux sur le toit. L'équipe a été en mesure de puiser dans les conduits existants, ce qui a contribué à réduire certains des coûts de rénovation.

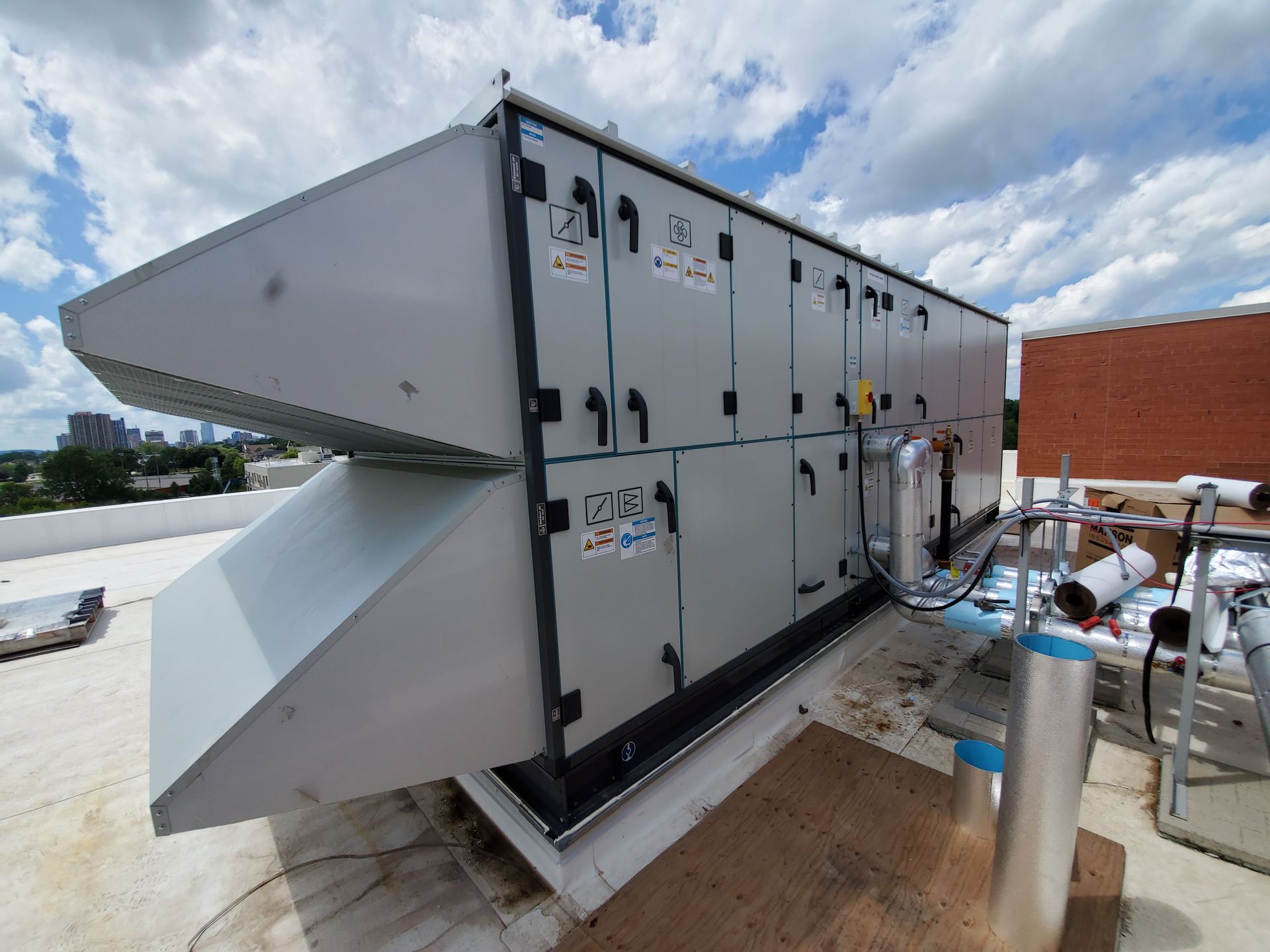

L'un des premiers défis de conception était les empreintes de pas : les unités de traitement d'air Geniox sont nettement plus petites que les anciens systèmes, mais aussi plus lourdes. L'équipe a réutilisé les supports, les supports et les échasses existants, mais a ajouté un renforcement supplémentaire pour soutenir la plus petite taille et le poids plus lourd. Les gréeurs attestaient de la construction robuste des unités, chaque AHU soulevant et placé avec zéro déviation ou cintrage.

Les ingénieurs ont également pu économiser de l'argent en normalisant de nombreuses tailles d'unités pour la même empreinte, en utilisant le dimensionnement nominal pour CFM et en choisissant un système d'eau pure pour sa modularité. Ils ont également cherché une conception soucieuse du service, en normalisant autant de ventilateurs et d'EFV que possible pour faciliter le remplacement et en assurant l'accès à toutes les unités pour la maintenance. Systemair a installé en usine les EFV, dont certains communiquent sans fil. Oxford Energy peut surveiller tous les systèmes à partir d'une base de données centrale, et les équipes de maintenance de Kellogg Lane peuvent y accéder via une application.

La zone de l'atrium a appelé à une approche moins standardisée, en raison du gain élevé de chaleur rayonnante de quatre étages de verre sur deux côtés. L'équipe d'ingénierie a surdimensionné le système de refroidissement pour cette zone avec deux AHA Geniox. L'utilisation d'unités Geniox ici a apporté des avantages supplémentaires : le boîtier Geniox peut être utilisé comme conduit en raison de ses valeurs d'isolation élevées ; d'autres unités auraient nécessité d'isolant les conduits, d'ajouter des coûts et de la main-d'œuvre.
