S-BA2

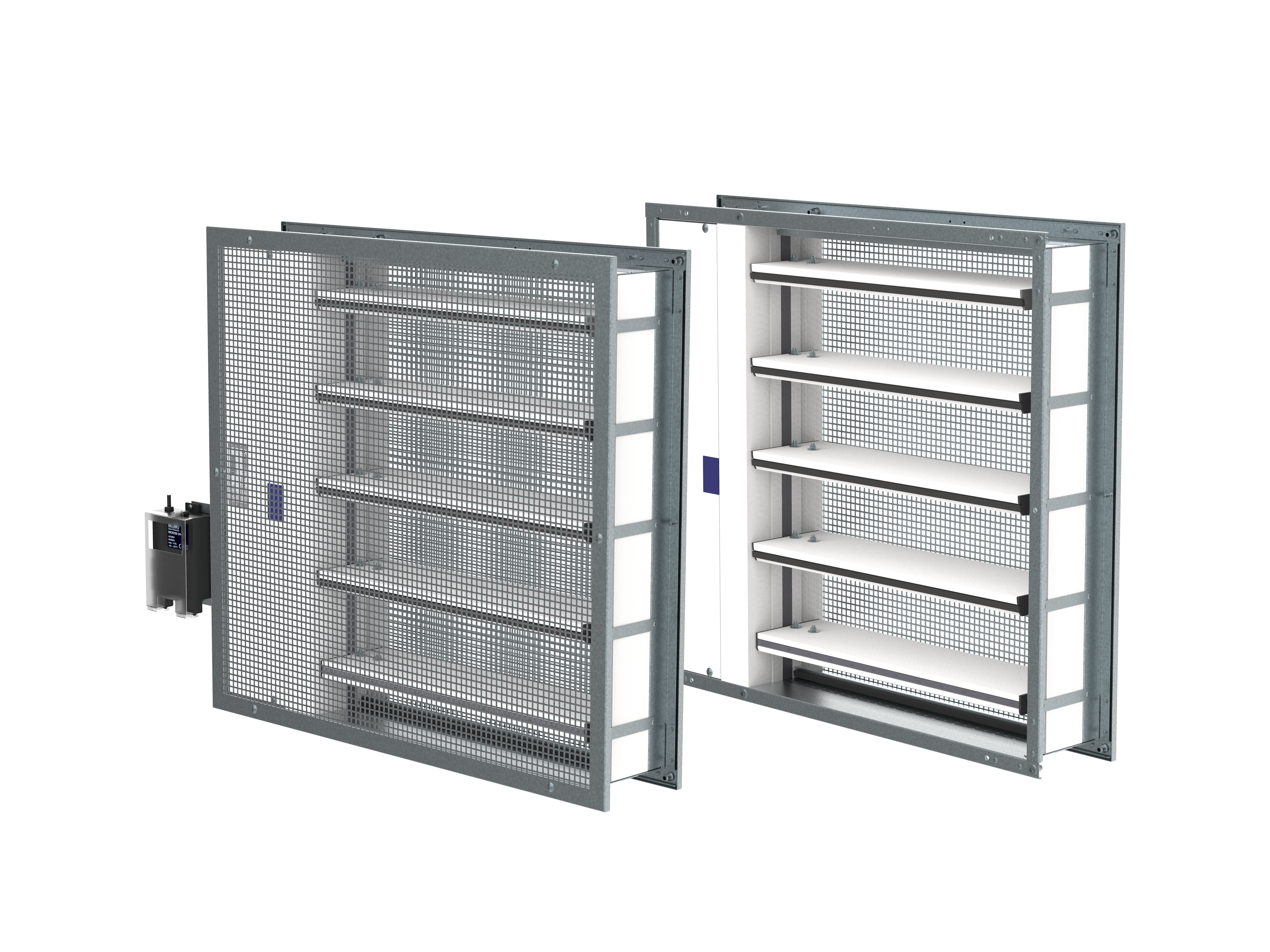

S-BA2 Serrande tagliafumo rettangolari

Le serrande di controllo del fumo e calore S-BA2 funzionano con sistemi di estrazione meccanica o naturale di fumo e calore. La loro funzione è quella di estrarre gas tossici, fumo e fuoco o di fornire aria fresca ai compartimenti antincendio.

La serranda è equipaggiata con attuatori senza ritorno a molla e può quindi avere due posizioni di sicurezza, “aperta” o “chiusa”, e necessita di alimentazione anche durante l’emergenza incendio.

S-BA2 è progettata per installazioni a parete e su condotta come specificato nel capitolo “Metodi di installazione” del relativo manuale.

Caratteristiche

• Lunghezza della cassa 145 mm senza sporgenze delle pale.

• Installazione su pareti o condotte.

• Per installazione in comparti multipli. Utilizzabile anche in compartimenti classificati come "singolo".

• Livello di pressione 2 (-1000 Pa ... 300 Pa).

• Tenuta della casa in base alla norma EN 1751, classe C.

Resistenza al fuoco

Le serrande di controllo fumo e calore S-BA2 sono certificate CE secondo il regolamento sui prodotti da costruzione secondo la norma EN 12101-8:2011. Testate secondo la norma EN 1366-10:2011 + A1:2017, EN 1366-2:2015 e classificate secondo la norma EN 13501-4:2016. La serranda di controllo fumo e calore e la relativa installazione costituiscono una parte inseparabile del grado di resistenza al fuoco:

• Serranda installata a parete: EI 90 (vew - i↔o) S1000Cmod AAmulti

• Serranda installata su condotta: EI 120 (ved - hod - i↔o) S1000Cmod AAmulti

Tipo di prodotti

Le serrande S-BA2 possono essere collegate in diversi modi, esistono quindi diverse tipologie di griglie:

• 00 – senza griglia.

• 01, 02 – con griglia su singolo lato.

• 11, 22 – con griglia su entrambi i lati.

Tipo di attivazione

• B230 - Serranda di controllo fumo e calore con servomotore Belimo (230 V AC) e contatti ausiliari.

• B24 - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC) e contatti ausiliari.

• B24-W - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC) e contatti ausiliari, con predisposizione per unità di comunicazione e controllo (non compresa nella fornitura).

• B24-SR - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC; 0(2) V … 10 V DC) e contatti ausiliari. Gli attuatori modulanti danno la possibilità di regolare l'angolo di apertura delle pale.

• BST0 - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC e unità di comunicazione e controllo 230 V AC) e unità di comunicazione e controllo BKNE230-24.

• BST1 - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC e unità di comunicazione e controllo 230 V AC) e unità di comunicazione e controllo BC24-G2 (THC).

• BST10 - Serranda di controllo fumo e calore con servomotore Belimo (24 V AC/DC e unità di comunicazione e controllo 230 V AC) e unità di comunicazione e controllo BKN230-24-PL (Powerline).

Altri modelli su richiesta.

Design

S-BA2 è costituita da cassa e pale in acciaio zincato. Guarnizione in materiale intumescente per la tenuta al fumo. La cassa è equipaggiata con flange su entrambi i lati con filettatura per il fissaggio alle flange della condotta in lamiera. Entrambi i lati della serranda hanno inserti filettati per fissare la griglia. Meccanismo e attuatore sono racchiusi nell'alloggiamento laterale dotato di sportelli su ciascun lato per un facile accesso e collegamento.

Materiali

Il prodotto contiene i seguenti materiali:

• Acciaio zincato

• Lastre in calcio silicato

• Schiuma poliuretanica

• Guarnizioni intumescenti

• Nastri e fogli in PE

• Cinghie in acciaio zincato

• Sigillante acrilico

I processi di produzione di questi materiali sono conformi alle normative locali. Il prodotto non contiene materiali pericolosi.
