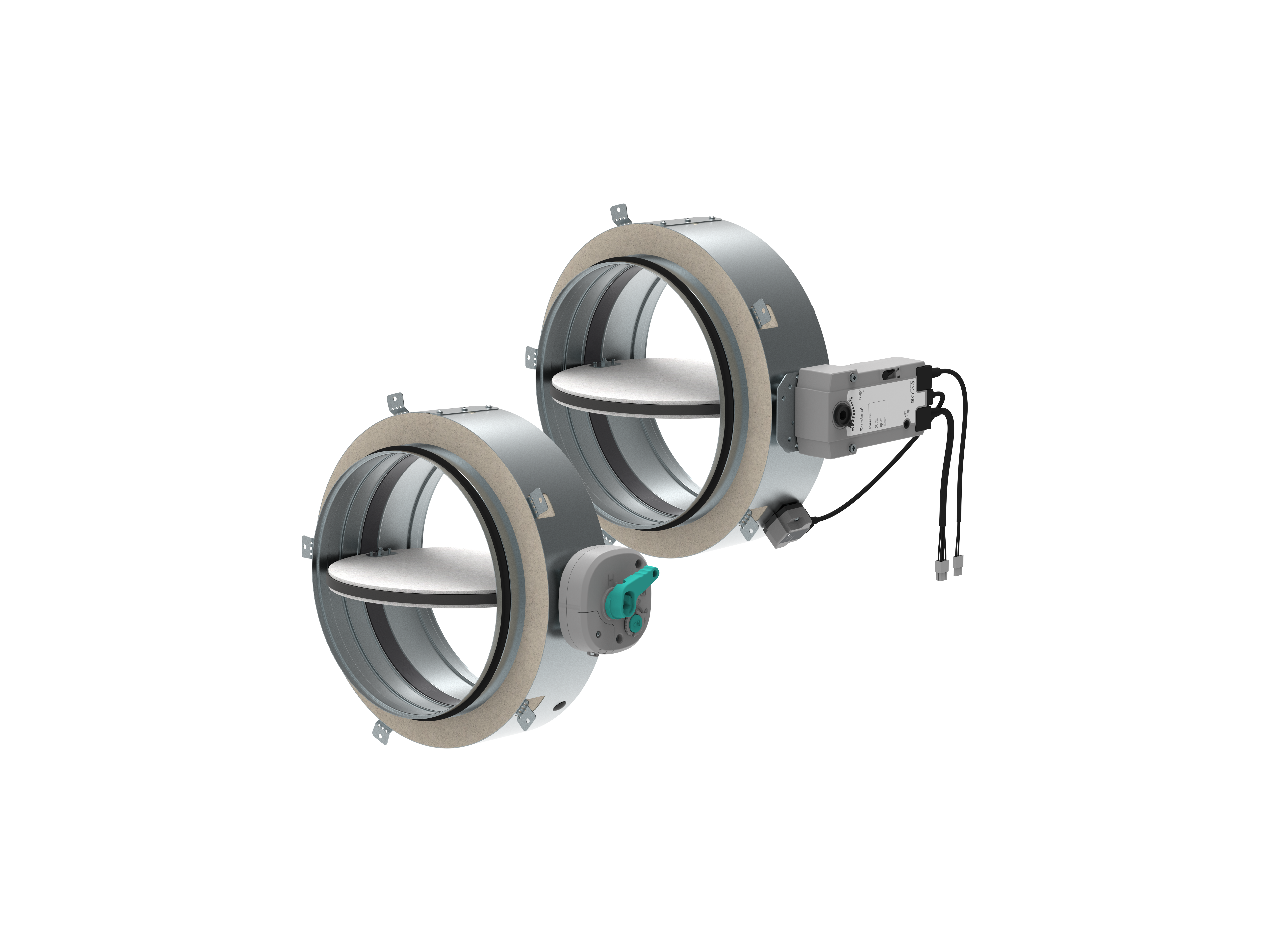

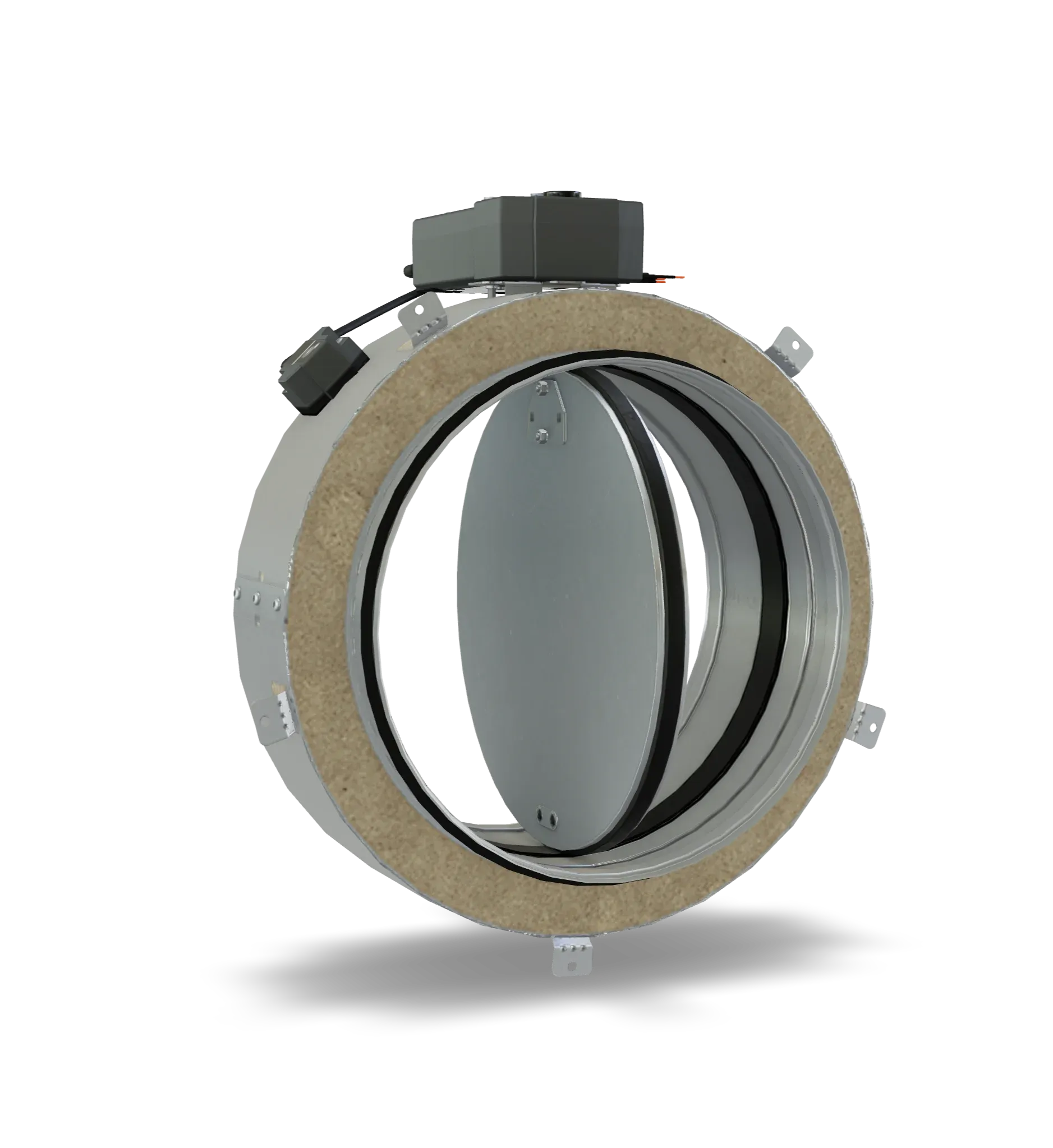

F-R60K Serrande tagliafuoco circolari

Descrizione del prodottoLe serrande tagliafuoco rappresentano una protezione antincendio passiva, progettata con l'aiuto della compartimentazione per prevenire la diffusione di gas tossici, fumo e fuoco. L'apertura e la chiusura della pala della serranda possono essere attivate a distanza. In caso di incendio, quando l'aria nel condotto supera i 72 °C, il fusibile termico si scioglie. La fusione del fusibile termico attiva automaticamente la chiusura della serranda. La pala della serranda viene quindi bloccata meccanicamente in posizione chiusa.Punti di forza• Tempo di installazione notevolmente ridotto• Lunghezza del corpo 100 mm• Installazioni su e fuori dalla parete del pozzo• Installazione a parete su pannello sandwich• Facile accesso all'attuatore e all'unità• Tenuta dell'involucro secondo EN 1751, classe B• Perdita della lama secondo EN 1751, classe 3##Resistività al fuocoLe serrande tagliafuoco F-R60K sono certificate CE in base al regolamento sui prodotti da costruzione secondo la norma EN 15650:2010. Testate secondo la norma EN 1366-2:2015 e classificate secondo la norma EN 13501-3 + A1:2009. La serranda tagliafuoco e la sua installazione costituiscono una parte inscindibile della classificazione di resistività al fuoco. Le serrande tagliafuoco F-R60K sono progettate per le installazioni elencate e descritte nel relativo manuale.• Costruzione portante standard in conformità alla norma EN 1366-2:2015: EI60 (ve - ho i↔o)S• Parete del pozzo - 2 strati, un lato rivestito in cartongesso: EI60(ve - i↔o)S• Parete in pannelli sandwich - parete non portante, pannello orizzontale in acciaio a doppia faccia, con anima in lana minerale: EI60(ve - i↔o)SAccessoriInformazioni dettagliate sugli accessori sono disponibili su design.systemair.com• FCR: Connessione al condotto flessibile• R1-F-R60K: Ringlet per l'installazione esternaDesignComposizione del materialeLa serranda F-R60K ha un involucro in lamiera zincata. L'anello isolante resistente alle alte temperature attorno all'involucro è costituito da pannelli di vermiculite espansa con legante inorganico. I pannelli di vermiculite non sono dannosi per la salute e non contengono amianto, fibre di vetro o minerali. Le lame sono realizzate con pannelli di silicato di calcio non contenenti amianto, con guarnizioni in poliuretano espanso per i fumi freddi e una guarnizione intumescente, che si espande in caso di incendio. La gomma etilene-propilene è utilizzata come guarnizione del condotto. Il prodotto non contiene sostanze pericolose, ad eccezione della saldatura del fusibile termico, che contiene un milligrammo di piombo. Tutti i materiali sono trattati in conformità alle normative locali.Tipi di attivazioneTutte le serrande tagliafuoco con attuatore sono fornite di serie con un attuatore con microinterruttori e, in opzione, con un'unità di comunicazione e alimentazione. Una serranda tagliafuoco è dotata di un attuatore con ritorno a molla e può essere chiusa con un comando dal sistema di gestione dell'edificio o dopo l'attivazione del fusibile termoelettrico. Le serrande tagliafuoco controllate da un attuatore sono dotate di serie di una termocoppia che attiva la chiusura della serranda al raggiungimento o al superamento di una temperatura ambiente di 72 °C. Il circuito viene interrotto e la serranda viene chiusa. Il circuito viene interrotto e la pala della serranda si chiude entro 20 secondi con l'aiuto della molla.• B230TSerranda tagliafuoco con attuatore a molla (230 V AC) di Belimo (B230T) con dispositivo di sblocco termoelettrico BAT per 72 °C e interruttori ausiliari.• B24TSerranda tagliafuoco con attuatore a molla Belimo (24 V CA/CC) con dispositivo di sgancio termoelettrico BAT per 72 °C e finecorsa senza spina AMP.• B24T-WSerranda tagliafuoco con attuatore a molla Belimo (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT per 72 °C e finecorsa con spina AMP.• B24T-SRSerranda tagliafuoco con attuatore Belimo a molla (AC/DC 24 V) con dispositivo di sblocco termoelettrico BAT per 72 °C e finecorsa con spina AMP per serrande modulate (possibilità di aprire la serranda all'angolo desiderato).• BST1Serranda tagliafuoco con attuatore Belimo a molla (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT per 72 °C, finecorsa e unità di comunicazione e alimentazione BC24-G2 (per THC/SLC).• BST2Serranda tagliafuoco con attuatore a molla Belimo (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT per 72 °C, finecorsa e unità di comunicazione e alimentazione BKN230-24-MOD-BAC.• BST10Serranda tagliafuoco con attuatore a molla Belimo (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT per 72 °C, finecorsa e unità di comunicazione e alimentazione BKN230-24-PL (230 V - Powerline).• Altre unità di comunicazione sono disponibili su richiesta.
