FDS-3G-100x100-B230T

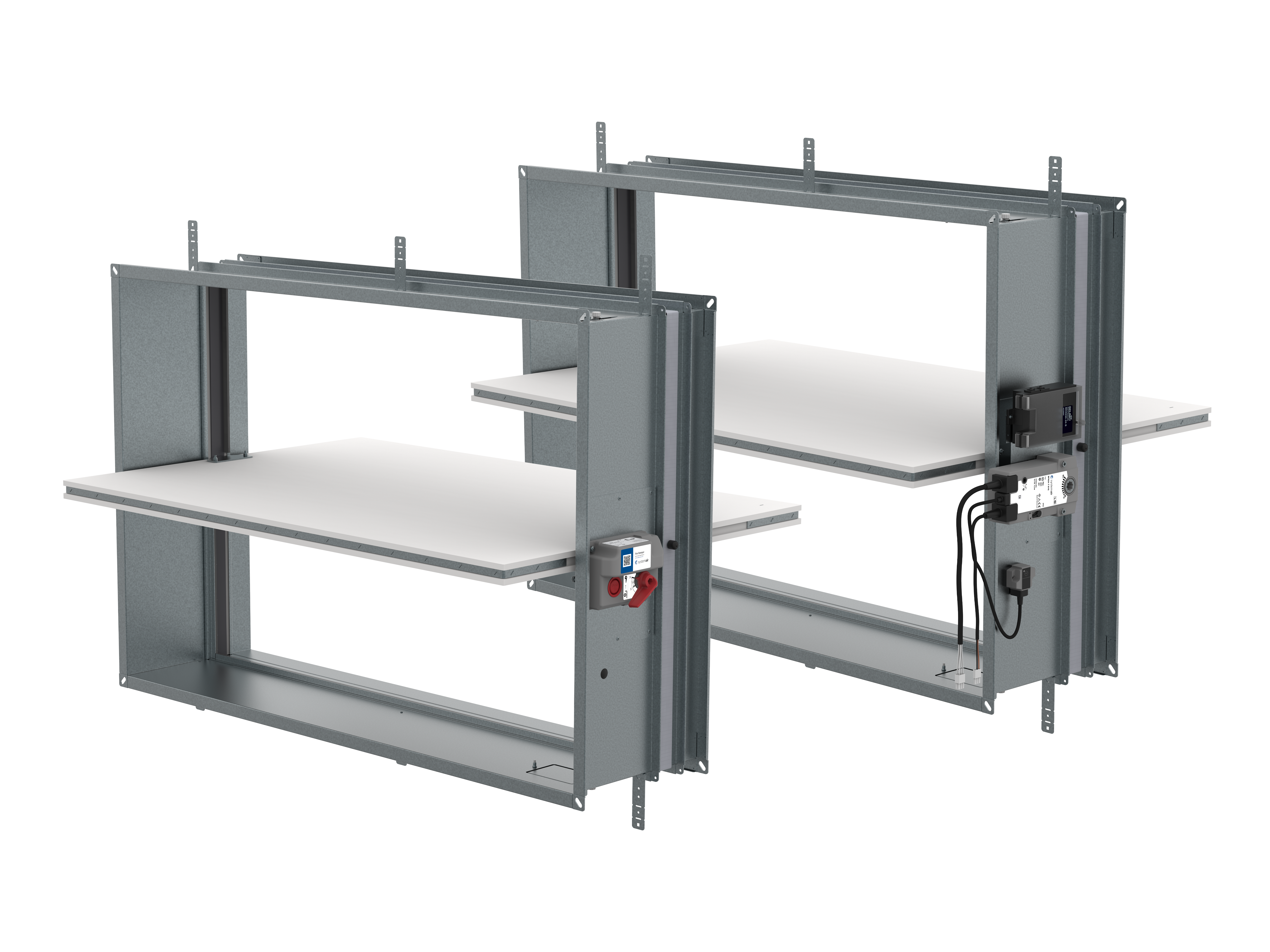

FDS-3G Serrande tagliafuoco rettangolari

Serrande tagliafuoco rettangolari per la protezione passiva dal fuoco con molteplici possibilità di installazione

  • Classe di tenuta dell'involucro C di serie

  • Meccanismo modificabile

  • Due aperture di ispezione

  • Grande varietà di installazioni fino a EI120S

  • Installazioni a parete e fuori parete

FDS-3G-100x100-B230T#165131
CHF 440.00IVA esclusa

Le serrande tagliafuoco rappresentano una protezione passiva contro il fuoco, progettata con l'aiuto della compartimentazione per impedire la diffusione di gas tossici, fumo e fuoco. Le serrande tagliafuoco standard sono progettate e certificate secondo la norma EN 15650 e testate in base ai criteri EIS secondo la norma EN 1366-2. La serranda tagliafuoco e la sua installazione definiscono il grado di classificazione di resistenza al fuoco. Le serrande tagliafuoco FDS-3G, FDS-EI90S e FDS-EI120S devono essere installate come descritto nel relativo Manuale utente. Tutte le serrande tagliafuoco vengono fornite con un attuatori a riarmo manuale o automatico, opzionalmente con un'unità di alimentazione e comunicazione. I meccanismi di attivazione sono rimovibili e intercambiabili, ad esempio un meccanismo azionato da un attuatore invece di un meccanismo ad azionamento manuale.

Caratteristiche

• Costruzione leggera

• Tenuta della cassa classe C come standard

• Basse perdite di carico

• Meccanismo sostituibile

• Due aperture di ispezione per tutte le dimensioni maggiori di 200 x 200 mm

• Varietà di installazioni classificate fino a EI120S

• Installazione di serrande multiple FDS-EI90S - fino a 4 serrande con una dimensione massima di 3260 × 2060 mm

• Attuatore modulato adatto al bilanciamento del sistema - possibilità di aprire la pala con l'angolo desiderato.

Gamma prodotti

• FDS-3G

Serranda tagliafuoco rettangolare con resistenza al fuoco massima di 120 minuti, cassa realizzata in un unico pezzo. Dimensioni da 100 x 100 fino a 1.200 x 800 mm.

• FDS-EI90S

Serranda tagliafuoco rettangolare con resistenza al fuoco massima di 90 minuti. Cassa realizzata in lamiera suddivisa in 2 parti collegate da un telaio in silicato di calcio. Larghezza superiore a 1.200 mm e/o altezza superiore a 800 mm fino alla dimensione massima 1.600 x 1.000 mm.

• FDS-EI120S

Serranda tagliafuoco rettangolare con resistenza al fuoco massima di 120 minuti. Cassa realizzata in lamiera suddivisa in 2 parti collegate da un telaio in silicato di calcio. Larghezza superiore a 1.200 mm e/o altezza superiore a 800 mm fino alla dimensione massima 1.600 x 1.000 mm.

Tipi di attivazione
Attuatori a riarmo automatico

Di default, tutte le serrande tagliafuoco azionate da attuatore sono fornite con un attuatore dotato di microinterruttori, facoltativamente con un'unità di alimentazione e comunicazione. Le serrande dotate di servomotore chiudono la pala quando ricevono il comando dal sistema di gestione dell’edificio o con la rottura del fusibile termico, dopo il raggiungimento o il superamento della temperatura ambiente di 72°C. Le serrande tagliafuoco azionate da attuatore sono dotate come standard con un fusibile termoelettrico, che attiva la chiusura della serranda dopo il raggiungimento o il superamento della temperatura ambiente di 72°C. Il circuito di alimentazione dell'attuatore viene interrotto e la sua molla chiude la pala della serranda entro 20 secondi.

Attuatori Belimo disponibili opzionalmente con meccanismo di rilascio termoelettrico per 95 °C.

• B230T

Serranda antincendio con attuatore Belimo con ritorno a molla (AC 230 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa.

• B24T

Serranda antincendio con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa. Questo attuatore non ha nessuna presa per un dispositivo di comunicazione.

• B24T-W

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa con spine AMP, nonché un supporto per un dispositivo di comunicazione fornito dal cliente.

• BST0

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24.

• BST1

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa nonché un dispositivo di comunicazione BC24-G2 (per THC/SLC).

• BST2

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-MOD-BAC.

• BST3

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-C-MP (per collegamento MP-Bus/BKS24).

• BST10

Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-PL (230V - Powerline).

Design

Le serrande tagliafuoco hanno cassa in lamiera zincata. La pala è costituita da materiale isolante privo di amianto, è dotata di guarnizione in gomma per la tenuta ai fumi freddi e di una guarnizione intumescente che si espande in caso di incendio.

Composizione del materiale

Il prodotto contiene lamiere zincate, pannelli di silicato di calcio, fibra di vetro al carbonio ignifuga, schiuma di poliuretano e gomma etilene-propilenica. Questi materiali vengono elaborati in conformità alle normative locali. Il prodotto non contiene sostanze pericolose, a eccezione della saldatura nel termofusibile, che contiene un milligrammo di piombo.

Elenco degli accessori

Informazioni dettagliate sugli accessori per FDS-3G, FDS-EI90S e FDS-EI120S sono disponibili in SystemairDESIGN alla voce Accessori per serrande tagliafuoco.

• AM-FD: Attuatori

• CBS-FD: Piastre di copertura

• IPOS-FD: Copertura isolante

• IKOWS-FD: Kit di installazione per l'installazione su e fuori parete utilizzando i pannelli Promatect

FDS-3G-100x100-B230T #165131

DescrizioneLe serrande tagliafuoco rappresentano una protezione passiva contro il fuoco, progettata con l'aiuto della compartimentazione per impedire la diffusione di gas tossici, fumo e fuoco. Le serrande tagliafuoco standard sono progettate e certificate secondo la norma EN 15650 e testate in base ai criteri EIS secondo la norma EN 1366-2. La serranda tagliafuoco e la sua installazione definiscono il grado di classificazione di resistenza al fuoco. Le serrande tagliafuoco FDS-3G, FDS-EI90S e FDS-EI120S devono essere installate come descritto nel relativo Manuale utente. Tutte le serrande tagliafuoco vengono fornite con un attuatori a riarmo manuale o automatico, opzionalmente con un'unità di alimentazione e comunicazione. I meccanismi di attivazione sono rimovibili e intercambiabili, ad esempio un meccanismo azionato da un attuatore invece di un meccanismo ad azionamento manuale.Caratteristiche• Costruzione leggera• Tenuta della cassa classe C come standard• Basse perdite di carico• Meccanismo sostituibile• Due aperture di ispezione per tutte le dimensioni maggiori di 200 x 200 mm• Varietà di installazioni classificate fino a EI120S• Installazione di serrande multiple FDS-EI90S - fino a 4 serrande con una dimensione massima di 3260 × 2060 mm• Attuatore modulato adatto al bilanciamento del sistema - possibilità di aprire la pala con l'angolo desiderato.Gamma prodotti• FDS-3GSerranda tagliafuoco rettangolare con resistenza al fuoco massima di 120 minuti, cassa realizzata in un unico pezzo. Dimensioni da 100 x 100 fino a 1.200 x 800 mm.• FDS-EI90SSerranda tagliafuoco rettangolare con resistenza al fuoco massima di 90 minuti. Cassa realizzata in lamiera suddivisa in 2 parti collegate da un telaio in silicato di calcio. Larghezza superiore a 1.200 mm e/o altezza superiore a 800 mm fino alla dimensione massima 1.600 x 1.000 mm.• FDS-EI120SSerranda tagliafuoco rettangolare con resistenza al fuoco massima di 120 minuti. Cassa realizzata in lamiera suddivisa in 2 parti collegate da un telaio in silicato di calcio. Larghezza superiore a 1.200 mm e/o altezza superiore a 800 mm fino alla dimensione massima 1.600 x 1.000 mm.Tipi di attivazioneDi default, tutte le serrande tagliafuoco azionate da attuatore sono fornite con un attuatore dotato di microinterruttori, facoltativamente con un'unità di alimentazione e comunicazione. Le serrande dotate di servomotore chiudono la pala quando ricevono il comando dal sistema di gestione dell’edificio o con la rottura del fusibile termico, dopo il raggiungimento o il superamento della temperatura ambiente di 72°C. Le serrande tagliafuoco azionate da attuatore sono dotate come standard con un fusibile termoelettrico, che attiva la chiusura della serranda dopo il raggiungimento o il superamento della temperatura ambiente di 72°C. Il circuito di alimentazione dell'attuatore viene interrotto e la sua molla chiude la pala della serranda entro 20 secondi.Attuatori Belimo disponibili opzionalmente con meccanismo di rilascio termoelettrico per 95 °C.• B230T Serranda antincendio con attuatore Belimo con ritorno a molla (AC 230 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa.• B24T Serranda antincendio con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa. Questo attuatore non ha nessuna presa per un dispositivo di comunicazione.• B24T-W Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa con spine AMP, nonché un supporto per un dispositivo di comunicazione fornito dal cliente.• BST1 Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa nonché un dispositivo di comunicazione BC24-G2 (per THC/SLC).• BST2 Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di scatto termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-MOD-BAC.• BST10 Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con meccanismo di sblocco termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-PL (230V - Powerline).DesignLe serrande tagliafuoco hanno cassa in lamiera zincata. La pala è costituita da materiale isolante privo di amianto, è dotata di guarnizione in gomma per la tenuta ai fumi freddi e di una guarnizione intumescente che si espande in caso di incendio.Composizione del materialeIl prodotto contiene lamiere zincate, pannelli di silicato di calcio, fibra di vetro al carbonio ignifuga, schiuma di poliuretano e gomma etilene-propilenica. Questi materiali vengono elaborati in conformità alle normative locali. Il prodotto non contiene sostanze pericolose, a eccezione della saldatura nel termofusibile, che contiene un milligrammo di piombo.Elenco degli accessoriInformazioni dettagliate sugli accessori per FDS-3G, FDS-EI90S e FDS-EI120S sono disponibili in SystemairDESIGN alla voce Accessori per serrande tagliafuoco.• CBS-FD: Piastre di copertura• IPOS-FD: Copertura isolante• IKOWS-FD: Kit di installazione per l'installazione su e fuori parete utilizzando i pannelli Promatect

Caratteristiche tecniche

FDS-3G-100x100-B230T
#165131

Specifiche

Testo dell'offertaSerranda tagliafuoco quadrata FDS, esente da manutenzione, con dimensioni da L x H 100 x 100 mm a 1600 x 1000 mm. Costruita in lamiera d'acciaio zincata e dotata di flangia forata su entrambi i lati. È adatta per il collegamento ai condotti di ventilazione. L'alloggiamento è costruito in lamiera d'acciaio zincata. Il disco a farfalla è composto da silicato di calcio resistente all'abrasione e privo di amianto. Include una guarnizione in gomma e una guarnizione intumescente che si espande in caso di incendio. Classificato al fuoco fino a 120 minuti. Adatto per installazioni a secco e a umido in pareti e soffitti pieni, pareti leggere e pareti tagliafuoco. Compatibile anche con installazioni orizzontali montate in superficie con assi del disco a farfalla sia orizzontali che verticali. Adatto anche per l'isolamento Armaflex in loco.• Conforme alla norma di prodotto europea EN 15650.• Protezione antincendio testata secondo la norma EN 1366-2.• Classificazione secondo EN 13501-3• Dichiarazione di prestazione del produttore• Tutte le serrande tagliafuoco quadrate sono conformi alla norma DIN EN 1751 con classe di tenuta all'aria 2/C (per serranda/alloggiamento). 3/C disponibile su richiesta• Dimensioni frontali corte di 325 o 350 mm• Misure intermedie disponibili con incrementi di 25 mm• Pala della serranda da 20 mm, con eccellenti proprietà fisiche e acustiche.L'attuatore è costituito da: Un motore elettrico con ritorno a molla da 24 V o 230 V. Questo motore è dotato di monitoraggio integrato del tempo di funzionamento e di un meccanismo di ribaltamento termoelettrico. Disponibile anche con modulo bus.Tipi di sgancio:Tutte le serrande tagliafuoco sono fornite di serie con un attuatore con microinterruttori e, a scelta, con un'unità di comunicazione e alimentazione. La serranda tagliafuoco è dotata di un attuatore con ritorno a molla e si chiude con un comando del sistema di gestione dell'edificio o dopo l'attivazione del dispositivo di sgancio termoelettrico. Le serrande tagliafuoco controllate da un attuatore sono dotate di serie di un dispositivo di sgancio termoelettrico che attiva la chiusura della serranda dopo il raggiungimento o il superamento di una temperatura ambiente di 72 °C. Il circuito elettrico viene interrotto e la serranda si chiude. Il circuito elettrico viene interrotto e la pala della serranda si chiude entro 20 secondi grazie alla molla.Gli attuatori Belimo sono disponibili come opzione con dispositivo di sblocco termoelettrico per 95 °C.• B230T = Serranda tagliafuoco con attuatore Belimo a molla (230 V CA) con dispositivo di sblocco termoelettrico BAT 72 °C e finecorsa.• B24T = Serranda tagliafuoco con attuatore Belimo a molla (AC/DC 24 V) con dispositivo di sblocco termoelettrico BAT 72 °C e finecorsa. Questo attuatore non è dotato di spine AMP.• B24T-W = Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT 72 °C e finecorsa con spine AMP, oltre a una console per un dispositivo di comunicazione in loco.• BST1 = Serranda tagliafuoco con attuatore a molla Belimo (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT 72 °C e finecorsa e dispositivo di comunicazione BC24-G2 (per THC/SLC).• BST2 = Serranda tagliafuoco con attuatore a molla Belimo (AC/DC 24 V) con dispositivo di sgancio termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-MOD-BAC.• BST10 = Serranda tagliafuoco con attuatore Belimo con ritorno a molla (AC/DC 24 V) con dispositivo di sblocco termoelettrico BAT 72 °C e finecorsa, nonché un'unità di comunicazione e alimentazione BKN230-24-PL (230 V - Powerline).Altri accessori:• CBS FD Piastre di copertura su entrambi i lati per un'economica installazione a secco in pareti e soffitti solidi e in pareti leggere• IPOS FD Telaio di montaggio a sei lati da L x H 100 x 100 mm a 1600 x 1000 mm per configurazioni con lana minerale, sia a parete che non.• IKOWS = Telaio di montaggio su e all'esterno delle pareti con pannelli Promat fino a L x A 100 x 100 mm e 1200 x 800 mm.• FCS = Elemento di collegamento quadrato flessibile, comprensivo di equalizzatore di potenziale e capocorda• KS = Blocco di installazione fino a L x A 100 x 100 mm fino a 800 x 600 mm o DES-FD = Prolunga in lamiera d'acciaio - Larghezza: 100- Altezza: 100- Tipo di serranda: FDS-3G- Tipo di controllo: B230T (Attuatore Belimo 230V AC)- Metodo d'installazione: Non selezionato (Panoramica nella tabella di installazione)
