KBT160EC
0100200300400500600700800900m³/h04080120160Pa2.7V5.6V7.9V10V418166
Uzlabots aprēķins

KBT Centrbēdzes Ventilatori

Nosūces ventilatori vidējai temperatūrai līdz 120°C

  • Līdz 120°C vidējā temperatūrā, nepārtraukta darbība

  • Akustiskā un siltumizolācija 50 mm

  • Lieliski piemērots komerciālām virtuvēm un procesu izplūdes sistēmām

  • Motors ārpus gaisa plūsmas

  • Viegli apkalpot un uzturēt, pateicoties atveramajām pārbaudes durtiņām

KBT 160EC#454440
Frekvence: 50/60 Hz
1.744,22 €bez PVN
vai izveidot profilu Lai iepirktos tiešsaistē

Uzticamība

KBT ventilatori ir paredzēti nepārtrauktai lietošanai ar gaisa temperatūru līdz 120°C.

Uzticama, pret koroziju aizsargāta korpusa un motora konstrukcijas kombinācija ar iepriekš uzstādītu aizsardzību pret atmosfēras iedarbību nodrošina minimāli sarežģītu uzstādīšanu un ekspluatāciju ārpus telpām.

Augsta veiktspēja

Augstas veiktspējas lāpstiņritenis kopā ar augstas efektivitātes motoru ir izstrādāti tā, lai nodrošinātu augsta līmeņa veiktspēju ar minimālu enerģijas patēriņu un maksimālu efektivitāti.

Zems trokšņa līmenis

KBT modeļu korpuss ir ar perfektu akustisko/termiski izolējošu spēju. Turklāt pretvibrācijas amortizatori un elastīgie savienojumi ļauj samazināt trokšņa un vibrācijas pārnesi uz cauruļvadu sistēmu.

Viegla apkope

Integrētā aizsargplāksne novērš tauku vai eļļas noplūdi, un integrētais šķidrumu iztukšošanas aizbāzni ļauj organizēt dabisku iztukšošanu. Speciālas atveramas tehniskās apkopes durvis ļauj ātri un viegli veikt ventilatora pārbaudes un apkopi.

Systemair piederumi - ideāls risinājums!

Ietaupīt laiku projektēšanai un uzstādīšanai, vienlaikus nodrošinot optimālāko ventilācijas risinājumu savam projektam.

Ieteicamie piederumi jūsu KBT ventilatori

ECBasic
Kontrolleru sērija ar 0-10V analogo izejas signālu
MTP
Potenciometrs efektīvai ventilatoru ar EC motoriem ātruma regulēšanai

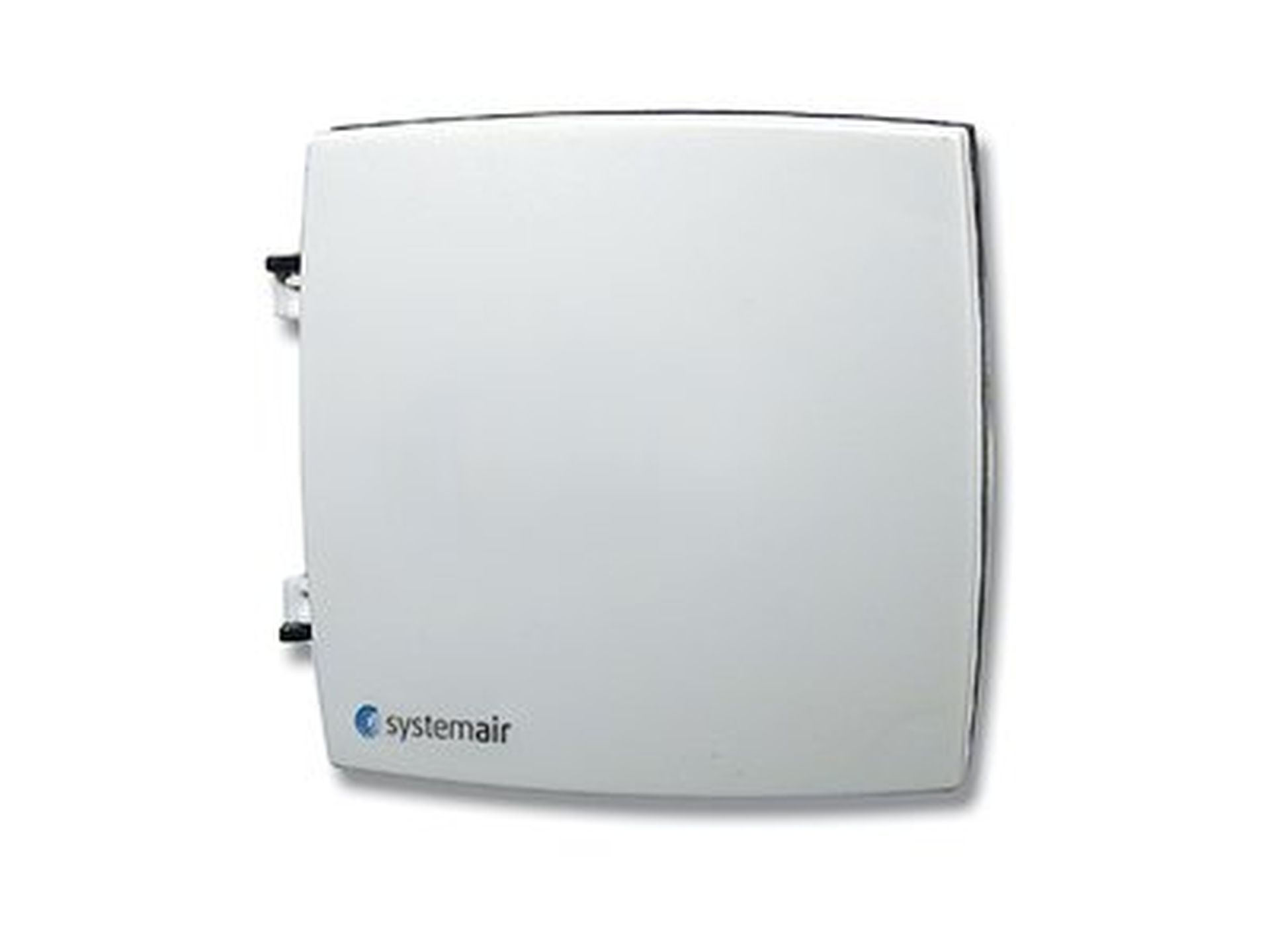

RT
Telpu termostats, kas piemērots montāžai pie sienas iekštelpās

Tehniskie parametri

Iespējas

Konstrukcija

KBT korpuss ir izgatavots no dubultas cinkota tērauda loksnes un izolēts ar 50 mm minerālvati.

Ventilatora motors atrodas uz atveramām durvīm ārpus gaisa plūsmas un ir aizsargāts pret laikapstākļu iedarbību

Korpusa konstrukcijā ir iebūvēta aizsargplāksne, kas novērš tauku vai eļļas noplūdi, un iebūvēts drenāžas aizbāzni šķidrumu iztukšošanai.

Lāpstiņrats

KBT ventilatori izmanto vieglu lāpstiņriteni ar uz priekšu izliektām lāpstiņām. Tie ir izgatavoti no cinkota tērauda, dinamiski līdzsvaroti un savienoti ar atbilstošu motoru.

Motors

Atkarībā no modeļa KBT ventilatori tiek piegādāti ar **IEC motoru (**efektivitātes klase IE3) vai EC motoru

Modeļi ar EC motoriem ir piemēroti darbam 50 Hz un 60 Hz frekvencē.

Motora aizsardzība

Modeļiem ar maiņstrāvas motoriem ir iebūvēti termiskie kontakti TK vai iebūvēti termistori PTC ar vadiem savienošanai ar ārējo motora aizsardzības ierīci.

Modeļiem ar EC motoriem ir integrēta elektroniskā termiskā aizsardzība, ieskaitot aizsardzību pret bloķētu rotoru un maigu palaišanu.

Vadība

Modeļus ar maiņstrāvas motoru var vadīt ar frekvenču pārveidotāju.

Modeļi ar EK motoru ir aprīkoti ar iebūvētu potenciometru darba punkta regulēšanai, un tos var vadīt ar ārēju 0-10 V signālu.

Uzstādīšana

KBT ventilatori ir sagatavoti uzstādīšanai iekštelpās vai ārpus telpām . Pateicoties integrētajam pamatnes rāmim , ventilatoru var novietot uz grīdas vai uz sienas stiprinājuma kronšteiniem

Pamatnes rāmis aprīkots ar pretvibrācijas amortizatoriem, lai novērstu vibrācijas pārnesi no ventilatora uz konstrukcijas elementiem. Lai novērstu vibrāciju uz cauruļvadiem, ieteicams izmantot elastīgus savienojumus.

Veiktspēja

Izmēri

KBT #454440, Izmēri
A
437
B
384
C
249
D
212
E
128
F
100
G
209
H
473
I
470
J
100
K
227
L
43
M
345
N
160
O
437
P
320

Dokumentācija

Elektroinstalācija

A. Mains supply

B. Neutral

C. Earth

D. DC current

E. PWM signal input with 80 Hz and voltage 10 to 24 Vpk. The motor speed can be set via the duty cycle.

        When the duty cycle is changed from 10– 95% the motor change speed from 0% to 100% of the maximal speed.

F. Tacho

G. 10 V DC (Max 25 mW or 2.5 mA)

H. DC voltage (2–10V)

I. Ground
