In elke ruimte een optimaal klimaatcomfort

Voor een optimale leeromgeving heeft Systemair meerdere binnen- en buitenunits en ventilatoren geleverd.

Referentieproject: Onderwijs - Bossche Vakschool, 's Hertogenbosch

Afgelopen november is fase 1 van de nieuwbouw van de Bossche Vakschool officieel opgeleverd aan de school en haar docenten. Het nieuwe gebouw faciliteert onderwijskundige voorzieningen en samenwerking met bedrijven en sluit aan op de onderwijsvisie: ‘De juiste plek voor slimme handen!’. Fase 1 is gerealiseerd naast de oude locatie aan de Hervensebaan, heeft een bruto vloeroppervlak van 6.450 m2 en biedt ruimte aan theorielokalen, een grote aula en een deel van de praktijklokalen. De nieuwbouw is zodanig gepositioneerd, dat de school tijdens de bouw in bedrijf kon blijven. Ook is het gebouw zodanig ingericht dat ruimtes in de toekomst eenvoudig aangepast kunnen worden.

Project Feiten

Regio
Europe
Voltooiing
2021
Toepassingen
Onderwijs
Opdrachtgevers

Bossche Vakschool en Vereniging Ons Middelbaar Onderwijs (OMO) Tilburg

Projectmanager

HEVO

Architect

Rothuizen Architecten

Installatie-adviseur

Klictet

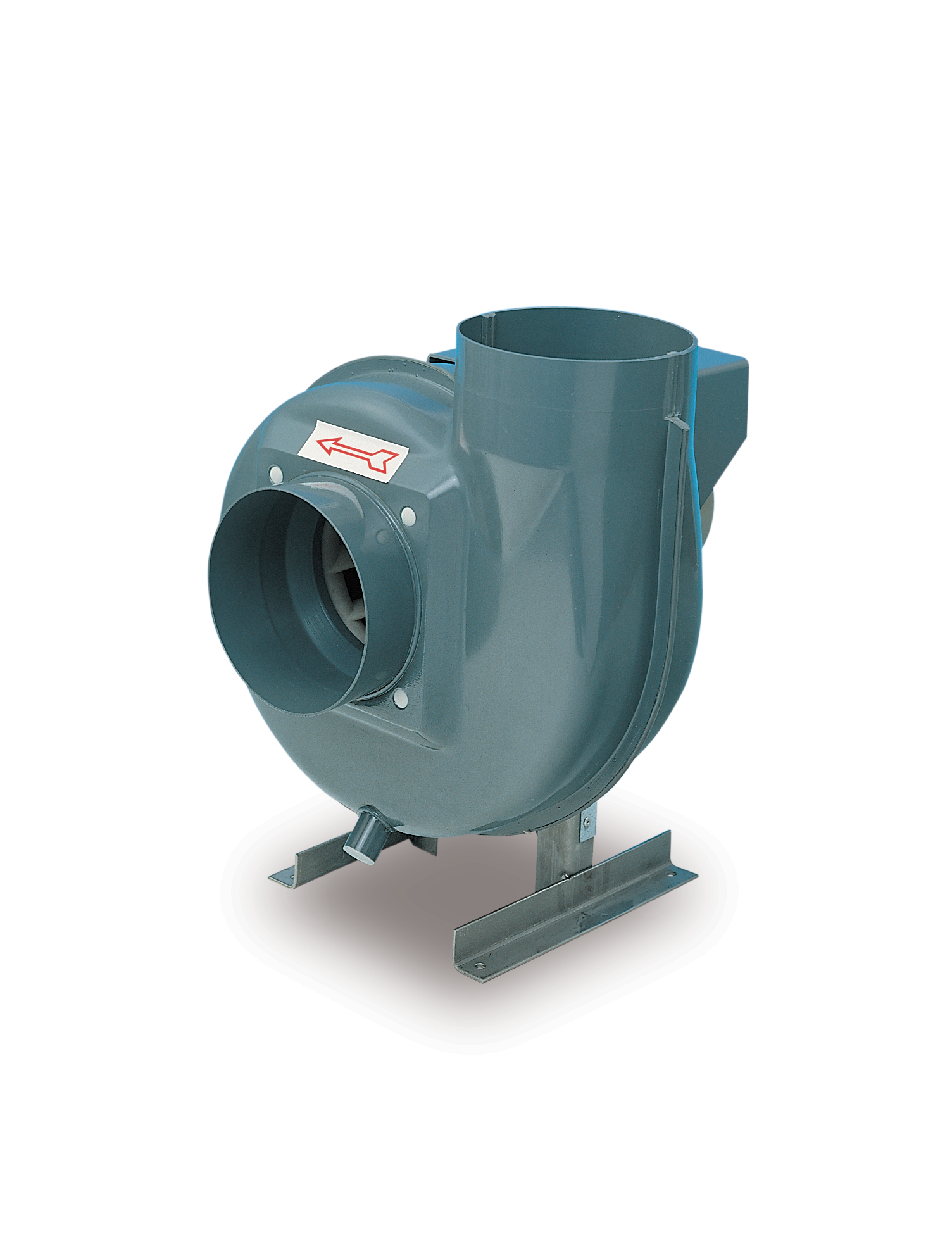

Systemair heeft ook diverse kunststof (PVC) ventilatoren type RV45 geleverd voor de chemische kasten en zuurkasten.

Opgenomen in het bestek

“We hebben in opdracht van Klictet een voorstel voor de luchtbehandelingsunits en ventilatoren gemaakt, dat ook in het bestek is opgenomen” vertelt Accountmanager Marcel In ’t Veld. Bestek en tekeningen zijn vervolgens aangeboden aan vier W-installateurs, waarbij Willems Uden Technische Installaties als voordeligste aanbieder uit de bus kwam. “In opdracht van OMO Tilburg hebben wij de technische omschrijving omgezet naar uitvoeringstekeningen. Zowel voor verwarming, koeling en ventilatie als voor (hemel)waterinstallaties, riolering en perslucht en inclusief bijbehorende regeltechniek”, vertelt Marc Kremers, Technisch Directeur van Willems Uden Technische Installaties. “Hierbij hebben wij in grote lijnen het bestek gevolgd. Ook voor de installaties van Systemair.”

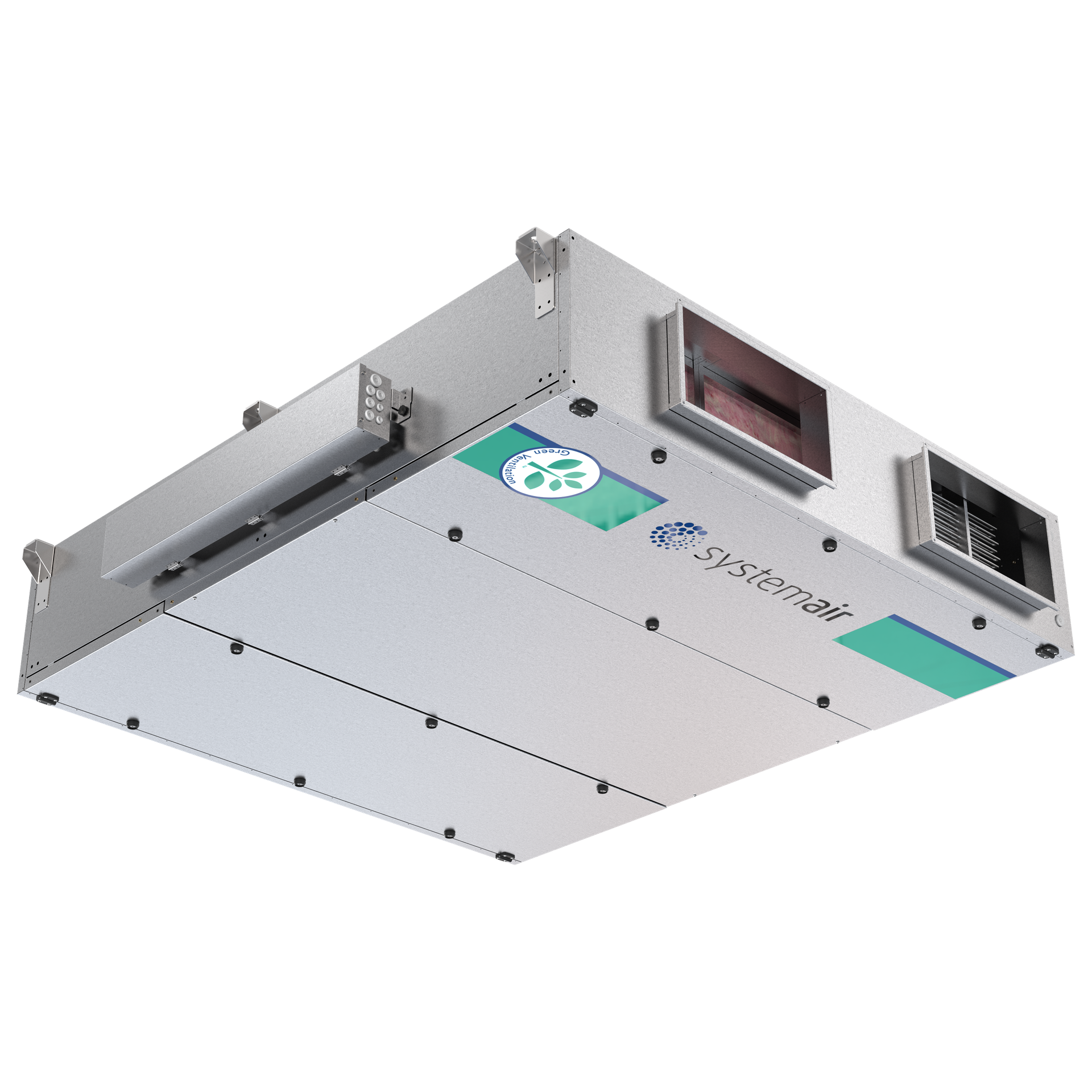

Topvex Fc06 Product Photo
Voor de fitnessruimte heeft Systemair een kleine Topvex FC06-R-CAV unit uit voorraad geleverd.

De klimaatinstallaties

Aan de basis van de klimaatinstallatie in de Bossche Vakschool staan twee grote lucht/waterwarmtepompen, die op de koudste dagen van het jaar worden ondersteund door twee gaswarmteketels. “Voor de luchtbehandeling zijn meerdere Systemair-units geleverd en gekoppeld aan naverwarmers in de theorielokalen en praktijklokalen”, aldus Kremers. “De kantoren worden verwarmd en gekoeld door middel van inductie-units, terwijl de aula is voorzien van vloerverwarming. Alle installaties zijn zo ver als mogelijk opgebouwd en aan het eind van de strangen afgedopt, zodat we hier in fase 2 goed en snel op kunnen voortborduren.”

Diverse vormen van warmteterugwinning

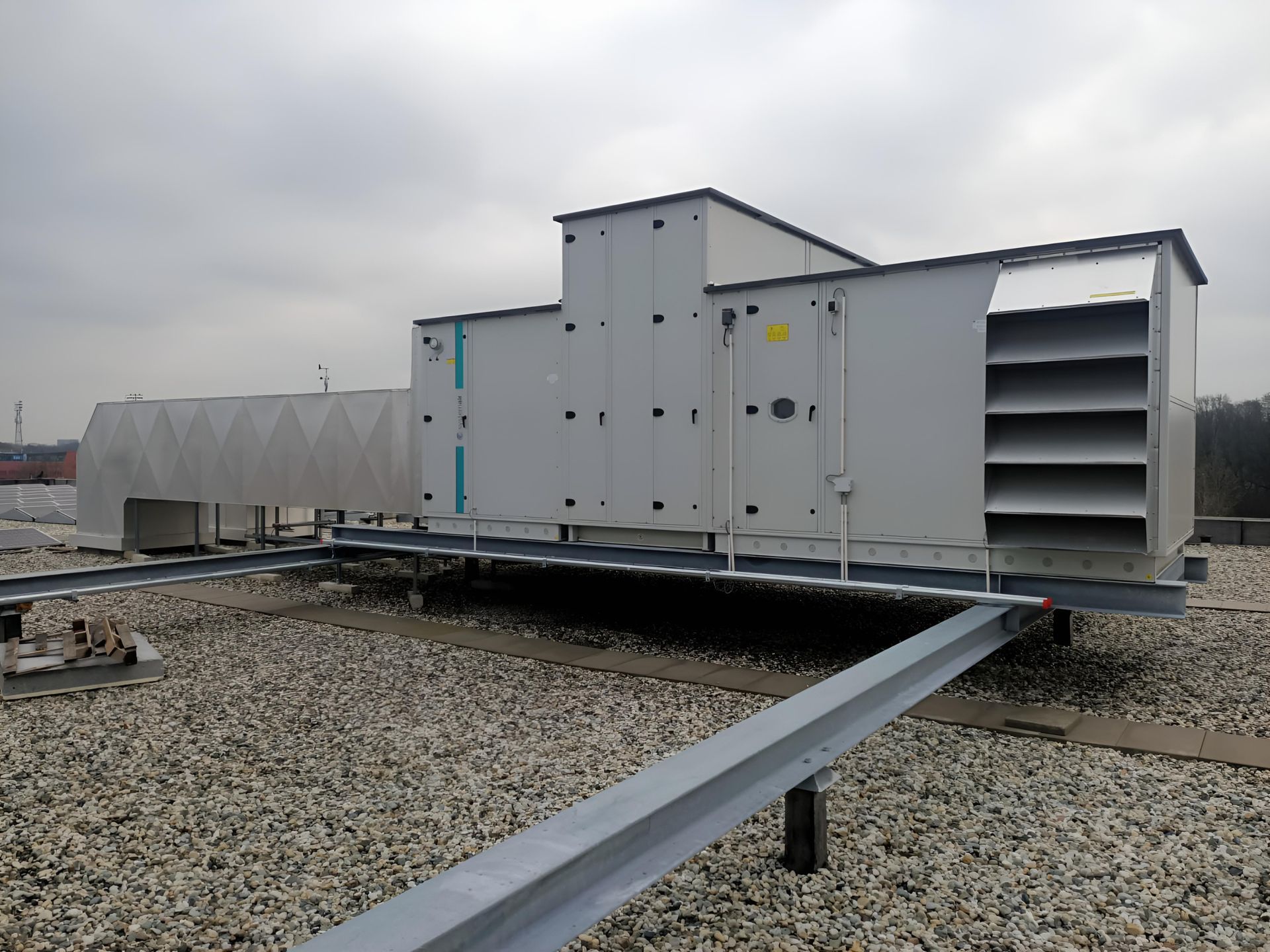

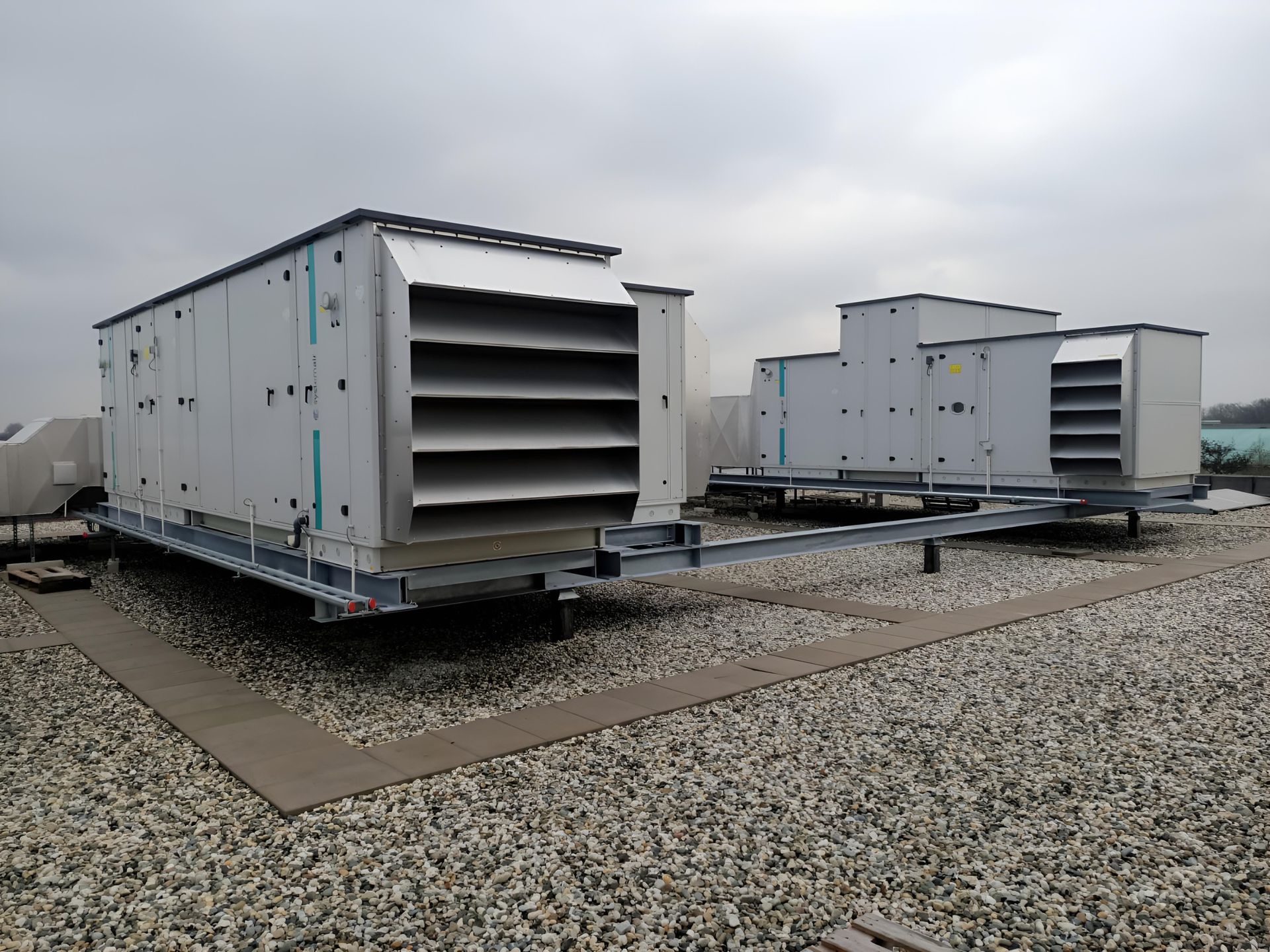

Hoewel de klimaatinstallaties in fase 2 nog volop in uitvoering zijn, zijn alle luchtbehandelingsunits reeds geleverd en samengebouwd. “Voor de gymzaal hebben wij een HHCompact luchtbehandelingsunit type R11.11 geleverd, met een capaciteit van 10.000 m3 /h”, vertelt In ’t Veld. “De luchtbehandelingsunit is voorzien van een hoogrendement warmtewiel, waarmee zowel warmte als vocht kan worden teruggewonnen.” Voor de theorielokalen van de Bossche Vakschool werd eveneens een luchtbehandelingsunit met warmtewiel geleverd, maar dan van het type HHFlex 14.12 en met een capaciteit van 31.000 m3 /h. “Bijzonder hier is dat de toevoer- en afvoersecties van de luchtbehandelingsunit niet op maar naast elkaar zijn samengebouwd. De unit heeft een afmeting van 9.894 x 4.356 x 2.178 mm (lxbxh) en is vanaf straatniveau nauwelijks zichtbaar. Als extra bescherming is achter het aanzuigfilter een RVS lekbak met druppelvanger toegevoegd, waardoor het risico op corrosie en verontreinigingen slim wordt ondervangen.”

Efficiënte luchtbehandeling op maat met HHFlex en Topvex units

Voor de luchtbehandeling in de praktijkruimten heeft Systemair een HHFlex unit type 11.12 geleverd, met een capaciteit van 22.000 m3 /h. Ook deze unit is naast elkaar samengebouwd en heeft een afmeting van 9.894 x 3.716 x 2.178 mm. “Om een efficiënte energie-uitwisseling te garanderen, zonder overbrenging van verontreinigingen of geuren, is hier gekozen voor een platenwisselaar.” Tot slot heeft Systemair een kleine Topvex FC06-R-CAV unit uit voorraad geleverd voor de fitnessruimte. Deze plug-and-play unit heeft een capaciteit van circa 2.500 m3 /h en beschikt over een hoogefficiënte tegenstroom-warmtewisselaar. Dankzij de compacte vormgeving kan de unit uitstekend tegen het plafond gemonteerd worden, terwijl schuifdeuren eenvoudig onderhoud en service mogelijk maken. Alle luchtbehandelingsunits in dit project beschikken over een Eurovent energielabel A of B.

Meer weten over dit project?

Het artikel over dit project dat eerder verscheen in Installatie & Bouw is hieronder beschikbaar als PDF artikel.
