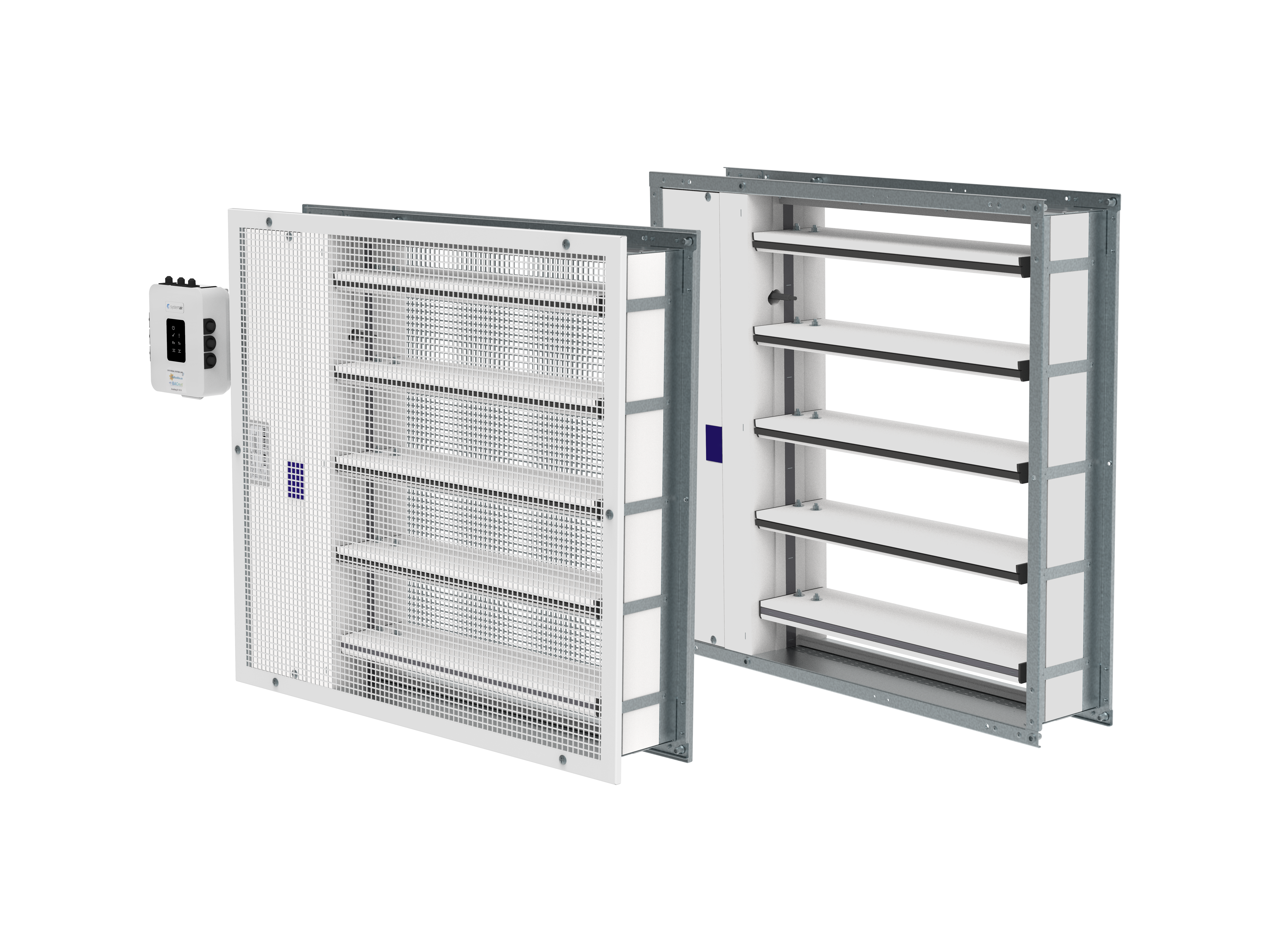

F-B90 Rechthoekige brandkleppen

BeschrijvingBrandkleppen vertegenwoordigen passieve brandbeveiliging en zijn ontworpen om compartimentering te gebruiken om de verspreiding van giftige gassen, rook en vuur te voorkomen. Het openen en sluiten van het klepblad kan op afstand worden geactiveerd voor actuatorversies. In geval van brand wanneer de lucht in het kanaal 72 °C of 74 °C overschrijdt, smelt de thermische zekering in zowel de versie met bedieningsmechanisme als de versie met handbediening. Het smelten van de thermische zekering activeert automatisch het sluiten van het klepblad. Het klepblad wordt dan mechanisch vergrendeld in de gesloten stand.Voordelen- Korte behuizing zonder overhangende klepbladen- Kan worden gebruikt als luchtdoorvoerrooster met koude rookdichtheid- Kanaalaansluiting van beide zijden altijd beschikbaar- Symmetrische structuur en mechanisme van beide zijden toegankelijk- Pasklare installatie, vulling niet zichtbaar- Beschikbaar met rookdetectie- Eenzijdige kanaalaansluiting beëindigd met roosterBrandwerendheidF-B90 brandkleppen zijn CE-gecertificeerd volgens de bouwproductenverordening volgens EN 15650:2010. De kleppen zijn getest volgens EN 1366-2:2015 en geclassificeerd volgens EN 13501-3 + A1:2009. De brandklep vormt samen met de installatie een onlosmakelijk onderdeel van de brandwerendheidsklasse. De brandkleppen F-B90 zijn ontworpen voor de installaties die in hun handboek worden vermeld en beschreven.- Klep aan beide zijden of slechts aan één zijde aangesloten op het kanaal, geïnstalleerd binnen een standaard draagconstructie in overeenstemming met EN 1366-2:2015: EI90 (ve - ho i↔o)S- Klep met rooster aan beide zijden en zonder kanaalaansluiting (luchttransfertklep), geïnstalleerd binnen een standaard draagconstructie volgens EN 1366-2:2015: EI90 (ve - i↔o)S & EI120 (ve - i↔o)ProducttypesEr zijn verschillende types F-B90 aansluitingen. Zo zijn er verschillende types roosters:- 00 - zonder rooster.- 01, 02 - met rooster aan één zijde.- 11, 22 - met rooster aan beide zijden.Soorten activeringHandmatig activeringsmechanisme - kan niet gebruikt worden voor stand-alone activering bij koude rookdetectie.- H0Brandklep met een manueel hendelactiveringsmechanisme en een veerretourontgrendelingsmechanisme geactiveerd door een smeltlood dat ingesteld is op 74°C.- H2Brandklep met activeringsmechanisme H0 + open en gesloten indicatie met AC 230 V of AC/DC 24 V eindschakelaars.Activeringsmechanisme - kan niet worden gebruikt voor stand-alone activering bij koude rookdetectie.- B230T of G230T (G230T niet beschikbaar voor maten H=250)Brandklep met een activeringsmechanisme met een Belimo (B230T) of Gruner (G230T) veerretourservomotor (230V AC) met een elektrothermische zekering 72°C en eindschakelaars.- B24T of G24T (G24T niet beschikbaar voor maten H=250)Brandklep met een activeringsmechanisme met een Belimo (B24T) of Gruner (G24T) veerretourservomotor (24V AC/DC) met elektrothermische zekering 72°C en eindschakelaars.- B24T-SR of G24T-SR (G24T-SR niet beschikbaar voor maten H=250)Brandklep met een activeringsmechanisme met een Belimo (B24T-SR) of Gruner (G24T-SR) veerretourservomotor (24V AC/DC) met elektrothermische zekering 72°C en eindschakelaars voor Gemoduleerde kleppen (mogelijkheid om het klepblad onder de gewenste hoek te openen).Activeringsmechanisme met afzonderlijke rookdetectie en -servomotor - geschikt voor koude rookdetectie.- BSD230T of GSD230T (Alleen voor roostertypes 11 en 22 & GSD230T niet beschikbaar voor afmetingen H=250 mm)Brandklep met overloop en rookdetector voorzien van activeringsmechanisme (230V AC) met een Belimo of Gruner veerretourservomotor met een elektrothermische zekering 72°C en hulpschakelaars, met een LRZ-Basis (Hekatron) voedings- en communicatie-eenheid (AC 230 V). Servomotor en rookmelder zijn DC 24 V en worden gevoed door LRZ-Basis (Hekatron).Servomotoractiveringsmechanisme zonder rookdetectie en met verschillende communicatiemodules.- GST0 (niet beschikbaar voor maten H=250)Brandklep met een activeringsmechanisme met een Gruner (GST0) veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een Gruner voedings- en communicatie-eenheid FSC-UFC24-2 (voeding via eenheid: AC 24 V, communicatie: Modbus/BACnet).- BST1Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een voedings- en communicatie-eenheid (SLC gevoed) BC24-G2 (THC).- BST2Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een Belimo voedings- en communicatie-unit (AC 230 V) BKN230-24-MOD (Modbus/BACnet).- BST10Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een Belimo voedings- en communicatie-unit (AC 230 V) BKN230-24-PL (Powerline).Andere communicatie-units zijn mogelijk op aanvraag.OntwerpDe behuizing van de F-B90 is gemaakt van gegalvaniseerd plaatstaal. De bladen en toegangsopningeb van het mechanisme zijn gemaakt van calciumsilicaatplaten. Een schuimafdichting met een opzwellende afdichting voorkomt het lekken van hitte of rook. De behuizing heeft aan twee zijden flenzen met schroefdraad voor bevestiging op flenzen van plaatstalen kanalen. Twee zijden van de klep hebben inzetstukken met schroefdraad om het rooster te bevestigen. De klepbehuizing en twee afdekkingen aan twee kanten beschermen het mechanisme en de servomotor van de F-B90. Ze geven ook toegang voor eenvoudige aansluiting.Samenstelling van materialenDe behuizing van het product bestaat uit de volgende materialen: Gegalvaniseerd plaatstaal; Gegalvaniseerde stalen bevestigingsmiddelen; PE-tape en folie.De klepbladen en toegangsopeningen van het mechanisme van het product bevatten deze materialen: Calciumsilicaatplaat; Polyurethaanschuim; Opzwellende strips; AcrylaatkitDe fabricageprocessen van deze materialen zijn in overeenstemming met de plaatselijke voorschriften. Het product bevat geen gevaarlijke materialen.
