CBO

Speciaal lage plenumbox

De plenumbox is v.v. een ovale aansluiting om het plenum zo laag mogelijk te houden.

Afmeting

Isolatie

CBO-125#251705

Neem contact op met Verkoop

of account aanmaken om online te kopen

Systemair DESIGN selectie tool

T.b.v. de roosters TSO-F/TSF-F/VVKN/VVKR/CAP-F/G/VVT/CRS-(T)

CBO-125 #251705

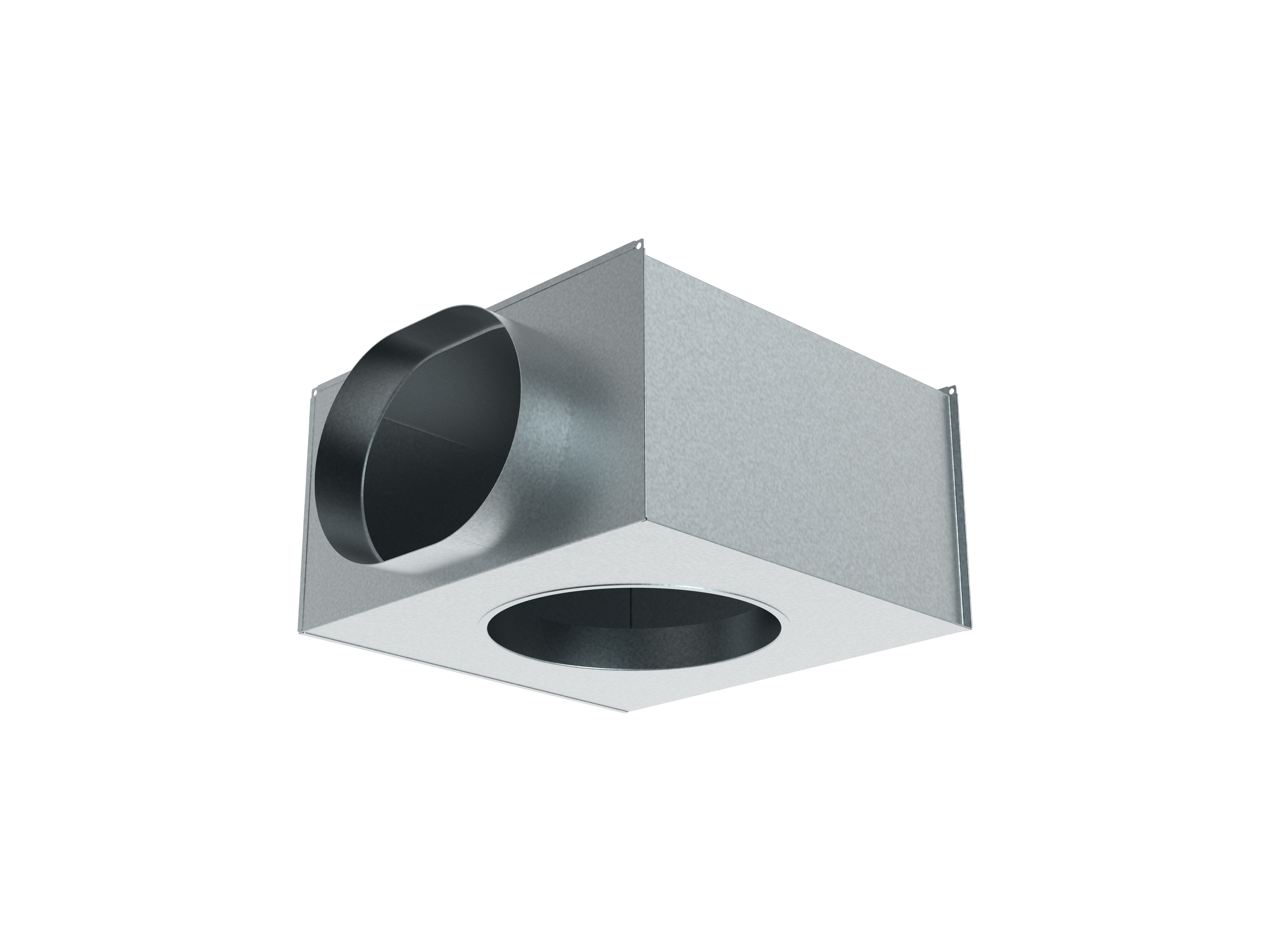

BeschrijvingDe CBO is een plenumbox for de roosters. De box wordt aanbevolen bij installaties waar er sprake is van beperkte inbouwhoogte. De box maakt het mogelijk om het rooster op het horizontale kanaalwerk aan te sluiten. De benodigde installatiehoogte voor deze box is minder dan 285mm voor de grootste nominal aansluitmaat.OntwerpDe CBO is gemaakt van gegealvaniseerd plaatstaal. De Box is uitgevoerd met een verzonken ronde aansluiting met een nominale maatvoering voor het rooster. De kanaalaansluiting voor grotere nominale maatvoeringen worden ovaal uitgevoerd om zo de installatiehoogte te beperken.

Technische specificaties

Technische gegevens

Naam artikel

CBO-125

Artikelnummer

#251705


Afmetingen en gewichten
Gewicht	2,4	kg

Afmetingen

Specificatie

Aansluitplenum met een lage hoogte voor gebruik in kleine ruimtes. Het aansluiting van het rooster is verzonken in de plenumbox, waardoor de maximale hoogte 229 mm bedraagt. Verkrijgbaar in de maten Ø 125, Ø 160, Ø 200, Ø 250 en Ø 315 mm.De plenumbox is gemaakt van gegalvaniseerd plaatstaal. De aansluiting van de plenumbox voor de maten Ø 250 en Ø 315 mm is ovaal. - Afmeting: 125- Isolatie: Zonder isolatie
