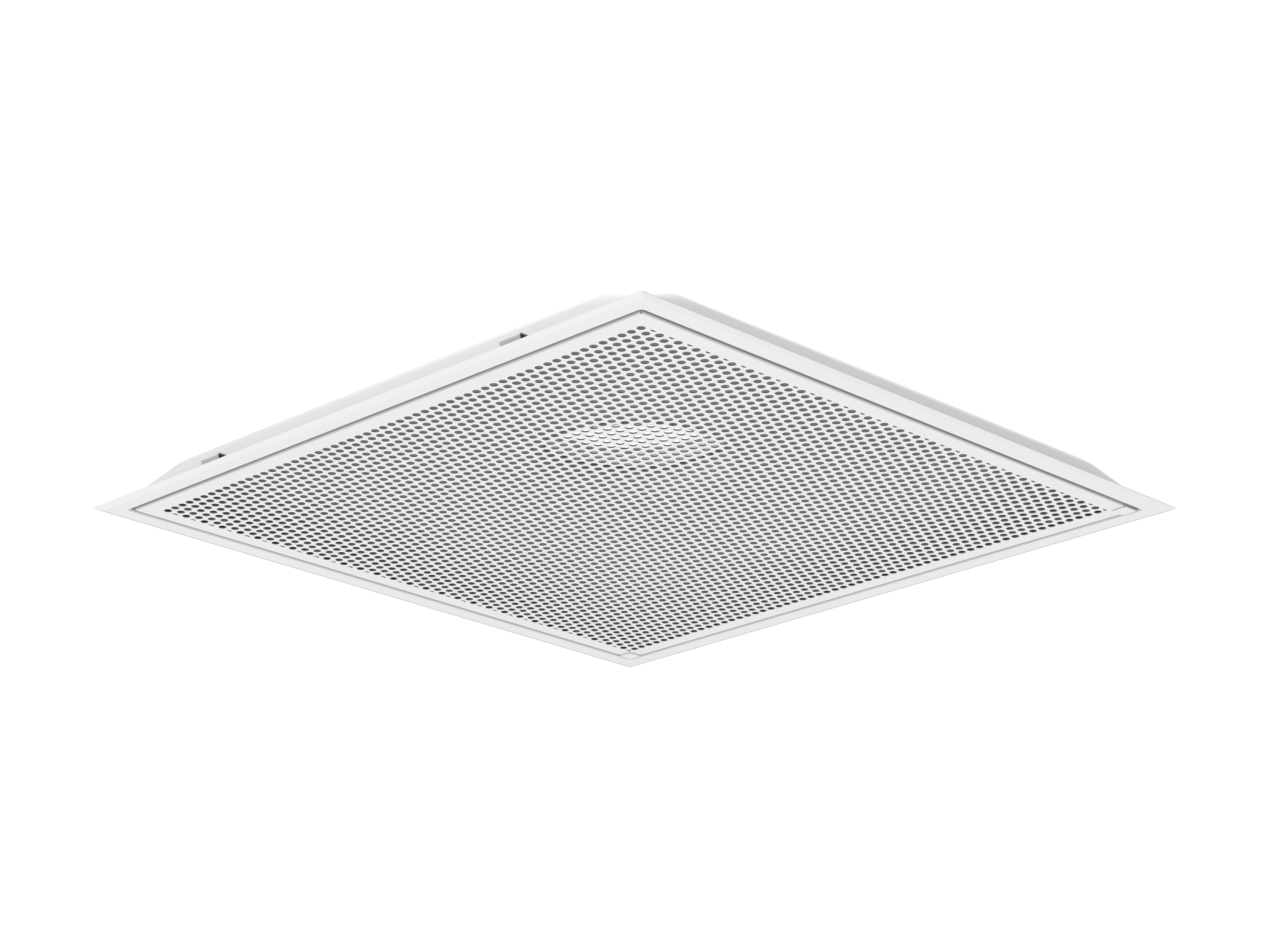

TSF-F Basis rooster

Geperforeerd luchtafvoerrooster geschikt voor Systeemplafond v.v. T-profiel

Highlights

Eenvoudig en veilig ontwerp
Ruimtebesparend
Eenvoudige installatie
Gegalvaniseerd staal

Afmeting

Systeemplafond

TSF-F-125-600-SW#235357

Neem contact op met Verkoop

of account aanmaken om online te kopen

Systemair DESIGN selectie tool

Eenvoudige installatie en bediening

Het TSF-F geperforeerde retourrooster is een eenvoudig rooster strak design voor eenvoudige montage in verlaagde plafonds welek zijn v.v. een T-profielen

Geen aansluitkast

Voor het TSF-F geperforeerde rooster is geen plenumbox nodig. Het is ontworpen om rechtstreeks op een bocht of T-stuk aan te worden aangesloten

Goed uitgebalanceerd

De TSF-F heeft een goed uitgebalanceerde verhouding tussen luchtdebiet, drukverlies en geluidsproductie

Omschrijving

Het vierkante geperforeerde rooster TSF-F heeft een eenvoudig en veilig ontwerp voor eenvoudige montage in verlaagde plafonds v.v. T-profielen. Het is hoofdzakelijk bedoeld voor het afvoeren van lucht. Het vereist weinig inbouwruimte en wordt veelal gebruikt in kantoren, scholen, medische lokalen, winkels, hallen en gangen. De TSF-F kan zonder plenumbox worden toegepast en kan rechtstreeks op een kanaalbocht of T-stuk worden aangesloten. Het TSF-F rooster heeft een uitgebalanceerde verhouding tussen luchtdebiet, drukverlies en geluidsproductie

Design

De TSF-F is vervaardigd uit gegalvaniseerd plaatstaal met een oppervlaktebehandeling in witte poedercoating (RAL9003). Het rooster bestaat uit een luchtverdeelkap met een ronde kanaalaansluiting welke is voorzien van een ronde rubberen afdichting en een geperforeerde frontplaat. De frontplaat wordt in de luchverdeelkap ondersteund door eenvoudige scharnieren aan één zijde en door veerbevestigingsbeugels aan de andere zijde. Het rooster kan eenvoudig worden uitgenomen en zonder hulpgereedschap worden geopend met behulp van een vouwoorbeugel op de rand van de frontplaat.

TSF-F-125-600-SW #235357

BeschrijvingTSO is een vierkant geperforeerd plafondrooster, met als accessoire THOR-plenumbox. De TSO kan worden afgeschermd met het SSO accessoire.De TSO is een luchttoevoer- en luchtafvoerrooster ontworpen voor montage in het plafond. De TSO heeft een geperforeerde frontplaat en een aansluitmof voorzien van een op luchtdichtheid geteste rubberen afdichting. De TSO heeft een hoge inductie waardoor een maximaal luchttemperatuurverschil van dT ±10 K mogelijk is. Het verdeelpatroon kan met het SSO afschermingsaccessoire worden gewijzigd in een-, twee- of driewegverdeling. De verdeelunit is instelbaar.OntwerpDe TSO is vervaardigd uit staal met een witte poedercoating (RAL 9003, glans 30%) en is verkrijgbaar in de volgende maten: ø 100, ø 125, ø 160, ø 200, ø 250, ø 315 en ø 400. Dit apparaat kan worden gebruikt voor het afzuigen van lucht.MontageDe diffuser wordt direct op het spiraalvormige kanaal gemonteerd en met popnagels vastgezet. Indien het rooster op een THOR-aansluitkast wordt gemonteerd, moet er een rechte lengte, 4 maal de diameter van het kanaal, voor de THOR-aansluitkast zijn.
