NOVA-H Roosters

Geperforeerd paneelrooster ideaal voor industriële en commerciële ruimten

Highlights

  • Lichtgewicht

  • Wand- of kanaalinstallatie

  • Industrieel of commercieel

  • Aluminium en staal

NOVA-H-1-200x100-SW#334929
of account aanmaken om online te kopen
Systemair DESIGN selectie tool
Technische specificaties
Technische gegevensPrestatiesstromingspatroonAfmetingenSpecificatie
Documentatie
Documenten
Certificering

Aluminium frame; Stalen front

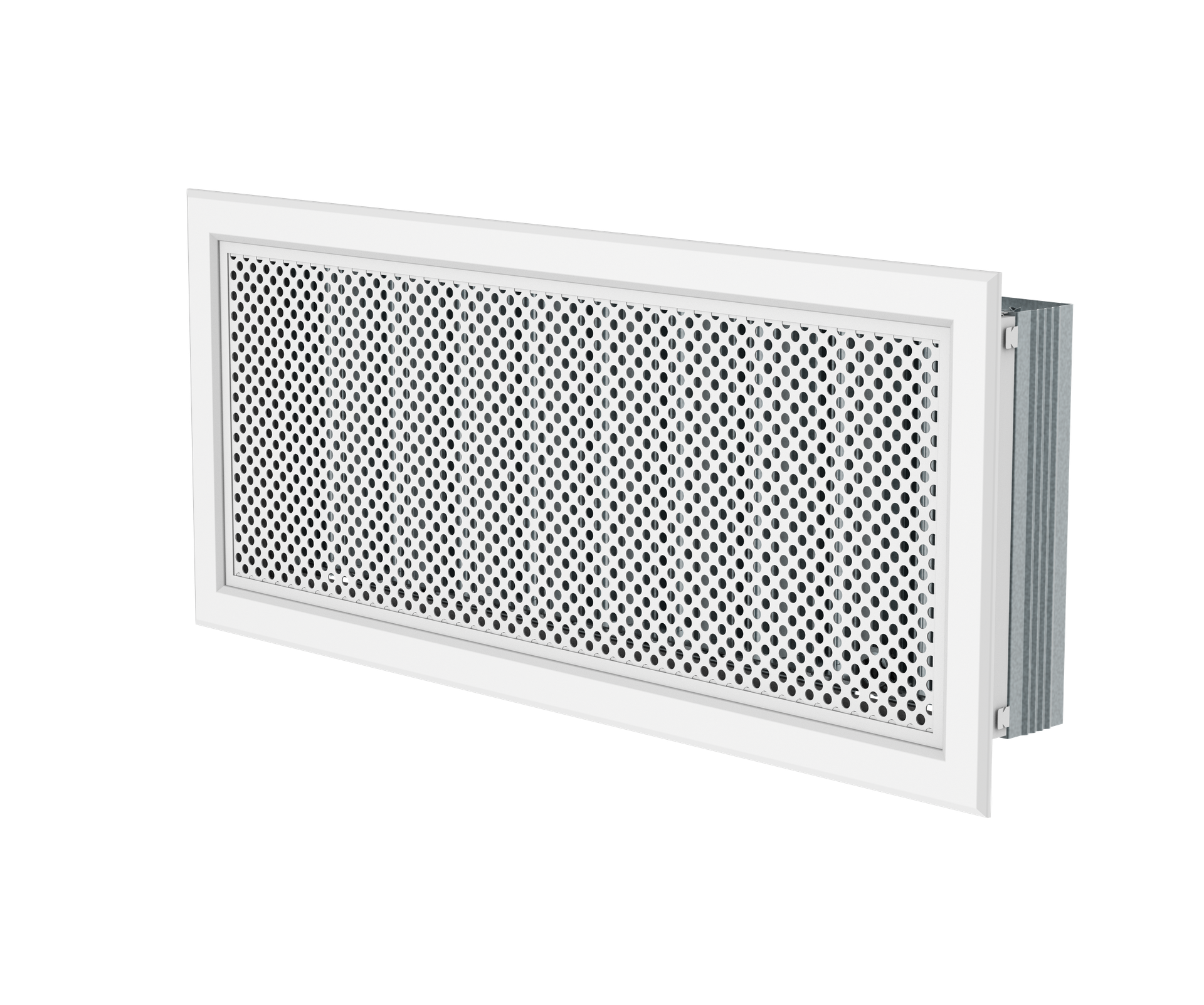

Het NOVA-H geperforeerdrooster is gemaakt van geanodiseerde aluminium profielen, waardoor het sterk en toch licht is. Het geperforeerde paneel is gemaakt van plaatstaal.

Luchtafvoer en -toevoer

Het geperforeerde NOVA-H paneelrooster is bij installatie vooral bedoeld voor luchtafvoer, maar kan ook worden gebruikt voor luchttoevoer.

Industrieel en commercieel gebruik

Het NOVA-H rooster is in de eerste plaats ontworpen voor luchtafvoer in zowel industriële als commerciële omgevingen.

Het NOVA-H rooster is een wand/kanaal roosterontwerp met een geperforeerd paneel dat geschikt is voor installatie in zowel industriële als commerciële omgevingen. De constructie van geanodiseerd aluminium is zowel stevig als licht, wat de installatie vergemakkelijkt en de luchtkwaliteit verbetert. Aluminium heeft sterke anticorrosie-eigenschappen, waardoor het rooster geschikt is voor een groot aantal toepassingen. Het geperforeerde paneel is gemaakt van gegalvaniseerd plaatstaal.

Het rooster is verkrijgbaar in verschillende afmetingen en is voornamelijk ontworpen voor luchtafvoer, wanneer deze wordt geïnstalleerd in rechthoekige kanalen of in muren, maar kan ook worden gebruikt voor luchttoevoer. Voor een evenwichtige verdeling over het roosteroppervlak wordt het gebruik van de R1-NOVA volumeregelaar of aansluitplenum aanbevolen. Naast de volumeregelregelaar is ook een UR-NOVA montageframe verkrijgbaar. Het rooster is standaard gepoedercoat in RAL9003 (signaalwit). Andere RAL-kleuren zijn verkrijgbaar op aanvraag.

NOVA-H-1-200x100-SW #334929

DescriptionNOVA-H is a diffusion grille with perforated panel. The product is mainly intended for air extract and can be used for air supply as well. The product is installed into rectangular ducts or into walls. For a balanced distribution it is recommended to use the R1-NOVA damper or a plenum box. The field of application is industrial and commercial premises.Highlights• Lightweight construction• Air volume adjustment damper with large authority range available• Appropriate air extract capacityList of Accessories• R1-NOVA: Damper for NOVA• UR-NOVA: Mounting Frame for NOVADesignNOVA-H consists of a frame and a perforated panel. The frame is manufactured from anodized aluminium profiles. The perforated panel is manufactured from galvanized steel sheet. The product is powder painted to RAL9003 (signal white) as standard. Other RAL colours are available upon request.

Jouw bestelling, bij Systemair in goede handen!

Ons product is aanpasbaar aan uw voorkeuren, zodat u het kunt bestellen in elke RAL-code oppervlakteafwerking die perfect past bij uw inrichting past

Certificering

Laden...

Technische specificaties

Technische gegevens

Naam artikel
NOVA-H-1-200x100-SW
Artikelnummer
#334929
Nominale gegevens
Luchtstroom62; 80; 101m³/h
Type kanaalaansluitingRechthoekig
Drukval23; 35; 52Pa
Geluidsvermogenniveau24; 29; 34dB(A)
GEluidsdrukniveau (10 m² ruimtedemping)20; 25; 30dB(A)
Afmetingen en gewichten
Gewicht0,6kg

Prestaties

stromingspatroon

Afmetingen

Specificatie

Exhaust air grille with perforated panel. For installation in square air ducts, walls, and ceilings. The use of a regulating element or a junction box is strongly recommended if used for supply air. You can choose between fastening by screws or clamping springs. Using a mounting frame is recommended when fastening by clamping springs. The grid frame is made of aluminum and the panel is made of galvanized steel. Available in sizes from 200 x 100 mm to 1200 x 600 mm and from 225 x 75 mm to 1225 x 625 mm. The grille is powder-coated in RAL9003 (signal white) as standard. Other RAL Classic colors are available on request.Optional accessories: Counter-rotating air volume controller and various junction boxes. - Width: 200- Height: 100- Fixing: Screws- Damper type: Without regulation- Accessories: Not selected or not available- Airflow direction: Supply
