KBR315D2 Thermo fan
04008001.2001.6002.0002.4002.8003.2003.6004.000m³/h05001.0001.500Pa2.0441.102
Geavanceerde berekening

KBR Centrifugaalventilatoren

Krachtige en efficiënte afzuigventilatoren voor gemiddelde temperaturen tot 120°C

  • Tot 120°C medium temperatuur, continue werking

  • Akoestische en thermische isolatie 50 mm

  • Uitstekend geschikt voor grootkeukens en procesafzuigsystemen

  • Gemakkelijk te onderhouden dankzij de uitzwenkbare onderhoudsdeksel

KBR 315D2 Thermo fan#87914
Frequentie: 50 Hz

Betrouwbaarheid

De KBR boxventilatoren zijn ontworpen voor betrouwbaar, continu gebruik bij middelhoge temperaturen tot 120°C

De combinatie van betrouwbare behuizing en motorconstructie zorgt ervoor dat de ventilatoren zo min mogelijk onderhoud nodig hebben en dat ze lang ononderbroken kunnen werken.

Prestaties

Krachtige waaiers met de modernste technologie en zeer efficiënte motoren zijn ontworpen om prestaties van hoog niveau te garanderen met een minimaal stroomverbruik en een maximaal rendement.

Lawaai

De behuizing van de KBR-modellen heeft een perfecte akoestische en thermische isolatie.

KBR 315D2 Thermo fan #87914

Max. temp. van getransporteerde lucht 120°CRegelbaar (m.u.v. modellen 280D2 & 280D2-4)Motorbeveiliging door ingebouwde thermokontaktenLaag geluidsniveauDe KBR ventilatoren zijn met een aluminium waaier met achterovergebogen schoepen uitgevoerd. De behuizing bestaat uit dubbelwandig verzinkt plaatstaal en is met 50mm mineraalwol, geïsoleerd.Voor onderhoud en reiniging kan de met schroeven en scharnieren vergrendelde deur geopend worden, waarna de motor en waaier opengeklapt kunnen worden. Door een beschermplaat wordt het lekken van olie en vet voorkomen.De deuropening van rechts naar links kan met een geringe aanpassing veranderd worden. De aansluiting op de zuig- en blaaszijde is een dubbele afdichting. De unit wordt geleverd inclusief montagevoeten en rubberen trillingsdempers.De motorbeveiling bestaat uit geïntegreerde thermocontacten (280D2 & 280D2-4 met PTC) met draden naar buiten uitgevoerd voor een motorbeveilingschakelaar.  .

Certificering

Green Ventilation certification logo
Green Ventilation

Onze eigen maatstaf voor milieuprestaties helpt u de meest duurzame oplossingen te realiseren binnen ons portfolio. Alleen producten die voldoen aan een reeks eenvoudig controleerbare minimumvereisten op het gebied van duurzaamheid, binnenluchtkwaliteit, veiligheid en dergelijke hebben recht op het Green Ventilation™ label.

Technische specificaties

Eigenschappen

Bouw

De KBR-behuizing is vervaardigd uit dubbelwandig gegalvaniseerd plaatstaal en geïsoleerd met 50 mm minerale wol

De ventilator is van de behuizing geïsoleerd via verbindingsstukken en in het basisframe zijn trillingsdempers opgenomen. Standaard staat de motor buiten de luchtstroom.

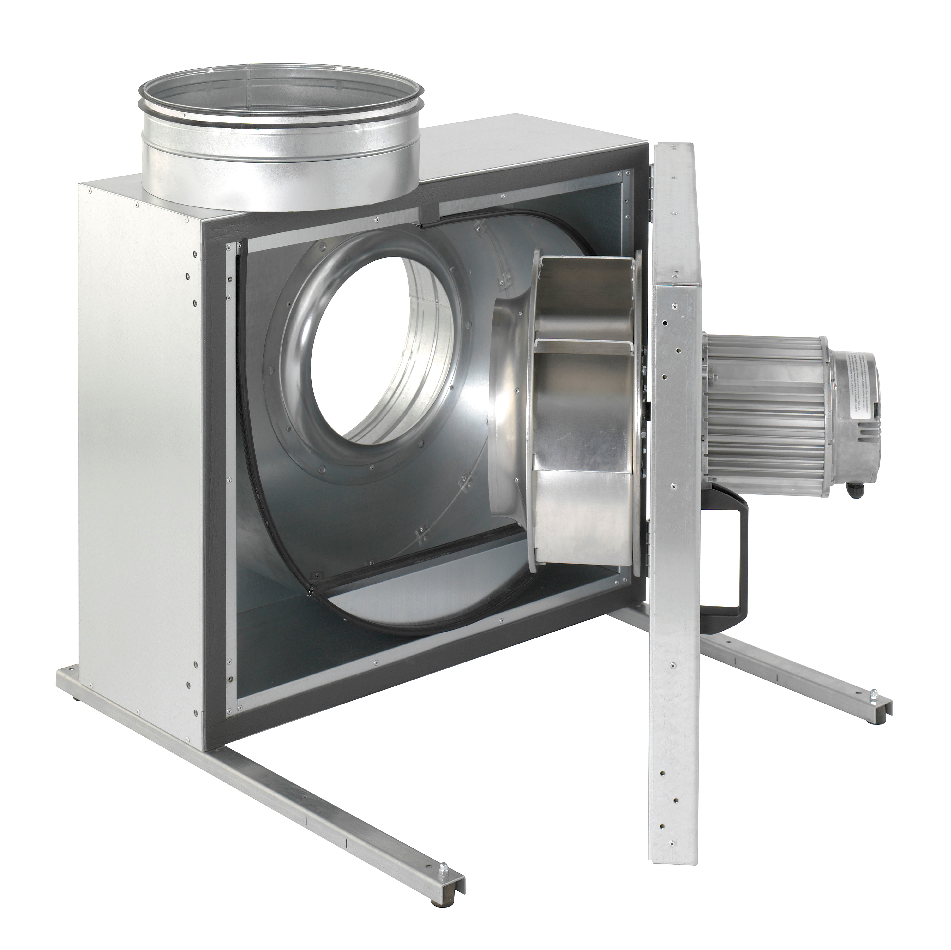

De KBR ventilatoren hebben een uitzwenkbare deur voor eenvoudige inspectie en service.

Waaier

De KBR-ventilatoren maken gebruik van een radiale waaier met achterovergebogen bocht. Deze zijn vervaardigd van gegalvaniseerd staal, dynamisch uitgebalanceerd en gekoppeld aan de bijbehorende IEC-motor met rendement IE3 of EC-motor.

Motor

Afhankelijk van het model worden KBR ventilatoren geleverd met AC motor of EC motor. Motoren zijn geschikt voor 50Hz en 60Hz.

Bescherming van de motor

Afhankelijk van het model hebben AC-motoren een geïntegreerde thermische beveiliging met handmatige (elektrische) reset, thermistor PTC voor aansluiting op een motorbeveiligingsapparaat.

Modellen met EC-motoren hebben een geïntegreerde elektronische thermische beveiliging inclusief vergrendelde-rotorbeveiliging en soft-start.

Controle

De EC-motor met ingebouwde potentiometer voor het instellen van het werkpunt kan ook worden aangestuurd door een extern signaal van 0-10V.

EC-motoren zijn afhankelijk van het model ook uitgerust met ModBus-communicatie of een alarmsignaal.

AC-motoren kunnen worden aangestuurd door een frequentieomvormer.

Installatie

Ventilatoren kunnen binnen worden gebruikt of met specifieke accessoires ook buiten. Dankzij het gemonteerde basisframe kan de ventilator op de vloer staan. Om trillingen aan het kanaal te voorkomen wordt aanbevolen een flexibele verbinding te gebruiken

Technische gegevens

Naam artikel
KBR 315D2 Thermo fan
Artikelnummer
#87914
400V 3~ 50Hz
Nominale gegevens
Spanning (nominaal)400V
Frequentie50Hz
Fasen3~
Ingangsvermogen1.212W
Input power kW1,212kW
Ingangsstroom2,18A
Waaiersnelheid2.945toeren per minuut
Luchtstroommax 4.090m³/h
Temperatuur van getransporteerde luchtmax 120°C
Max. temperatuur van getransporteerde lucht, bij snelheidsregeling120°C
Geluidsgegevens
Geluidsdrukniveau op 10 m (Vrije veld)42dB(A)
Geluidsdrukniveau op 4m (vrije veld)50dB(A)
Bescherming/classificatie
Dichtheidsklasse, motorIP55
IsolatieklasseF
Afmetingen en gewichten
Kanaalafmeting; Rond, aanvoer315mm
Gewicht63,6kg
Anderen
MotortypeAC

Prestaties

Afmetingen

KBR #87914, Afmetingen
KBR
315
A
187,5
B
600
C
339
D
398
E
690
F
125
øG
315
H
249
J
307
K
70
L
770
M
55

Documentatie

BIM

Laden...










Bedrading

1
3 x 230V Delta Connection
2
3 x 400V Star connection
3
PTC / TK
-
Changing of direction of rotation by interchanging of two phases
