DVP200D2-4

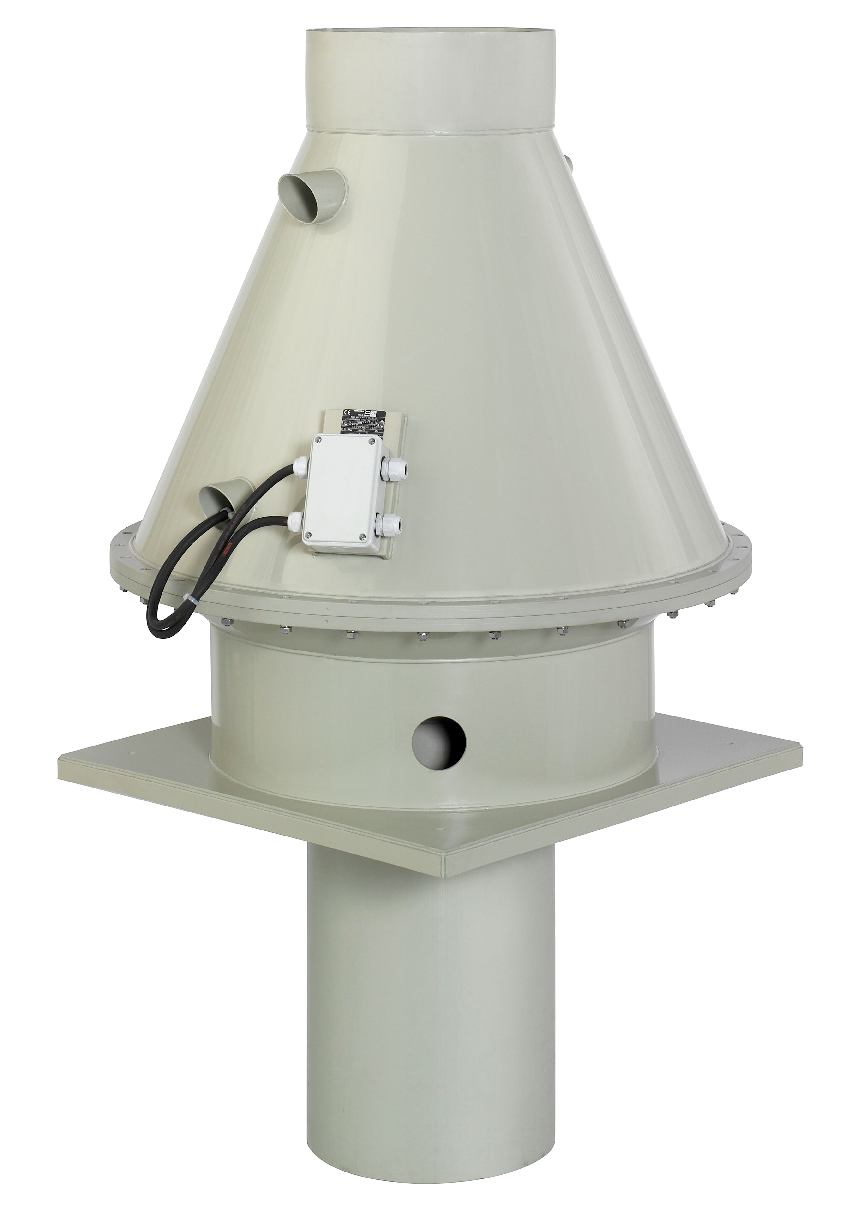

DVP 200D2-4 #32295, Centrifugale dakventilator voor agressieve media
02004006008001.0001.2001.4001.6001.8002.0002.200m³/h02004006008001.000Pa1.130817
Geavanceerde berekening

DVP Dakventilatoren

Centrifugale dakventilator voor agressieve media

  • Flexibel gebruik

  • Weerbestendig

  • Temperatuur van de getransporteerde lucht van -15°C tot 60°C

DVP 200D2-4#32295
Frequentie: 50 Hz

Flexibiliteit

Waar vuil, corrosieve gassen of andere problematische elementen voorkomen, staan ventilatoren bloot aan bijzondere uitdagingen. Onze DVP-serie met verticale uitblaas is speciaal ontwikkeld voor dergelijke toepassingen in de levensmiddelen-, elektronica-, medische en chemische industrie. Met behulp van robuuste en zorgvuldig geselecteerde componenten functioneren ze betrouwbaar in ongunstige omstandigheden. De reeks ondersteunt temperaturen van -15°C tot +60°C door continue werking.

Betrouwbaarheid

De weerbestendige behuizing van polypropyleen is duurzaam

De combinatie van behuizing en motorconstructie zorgt ervoor dat de ventilatoren zo weinig mogelijk onderhoud nodig hebben en dat ze lang ononderbroken kunnen werken.

DVP 200D2-4 #32295

Temperatuur van de getransporteerde lucht van -15°C - +60°CEnkelvoudige waaier van PP met effectieve bladgeometrieWeerbestendige, stevige behuizing van PPMotor en klemmenkast in IP55Ingekapselde motor, buiten de luchtstroomDe DVP-ventilatoren zijn speciaal ontwikkeld voor de afvoer van agressieve media. Dit is de juiste ventilator wanneer corrosieve gassen, vervuilde lucht of andere agressieve componenten deel uitmaken van de afvoerlucht. Typische toepassingen zijn medische instellingen, de voedings-, elektrische of chemische industrie. De behuizing van PP biedt een verscheidenheid aan toepassingen met zijn aansluitingen van ø 200 - 400 mm. Motorbeveiliging met motorbeveiligingsschakelaar moet ter plaatse worden uitgevoerd. Thermische motorbeveiliging op aanvraag."Splinterbescherming op aanvraag"

Technische specificaties

Eigenschappen

Bouw

Robuuste, weerbestendige behuizing van PP. Klemmenkast op de behuizing.

Waaier

De DVP ventilatoren maken gebruik van schoepen uit PP met een efficiënte schoepengeometrie, dynamisch uitgebalanceerd en gekoppeld aan overeenkomstige externe rotormotoren of IEC-motoren met een rendement IE3.

Motor

DVP ventilatoren worden geleverd met AC motor. De motor is geschikt voor 50Hz.

Bescherming van de motor

De motorbeveiliging kan ter plaatse worden uitgevoerd met een overstroomrelais.

Controle

De wisselstroommotor kan worden aangestuurd door een D/Y-schakelaar of een frequentieomvormer.

Installatie

De DVP zijn voor buiteninstallatie.

Technische gegevens

Naam artikel
DVP 200D2-4
Artikelnummer
#32295
400V 3~ 50Hz - 2-pol
Nominale gegevens
Spanning (nominaal)400V
Frequentie50Hz
Fasen3~
Ingangsvermogen1.714W
Input power kW1,714kW
Ingangsstroom2,88A
Waaiersnelheid2.885toeren per minuut
Luchtstroommax 2.261m³/h
Temperatuur van getransporteerde luchtmax 60°C
Geluidsgegevens
Geluidsdrukniveau op 10 m (Vrije veld)53dB(A)
Geluidsdrukniveau op 4m (vrije veld)61dB(A)
Bescherming/classificatie
Dichtheidsklasse, motorIP55
IsolatieklasseF
Gegevens volgens ErP
ErP geschiktNiet ErP relevant
Afmetingen en gewichten
Kanaalafmeting; Rond, aanvoer200mm
Kanaalafmeting; Circulair, afblaas200mm
Gewicht25kg
Anderen
Type kanaalaansluitingRond
MotortypeAC

Prestaties

Afmetingen

DVP #32295, Afmetingen

DVP 200
A
435
□B
330
øC
200
øD
355
øE
662
øF
200
G
119
H
1065
K
146
L
30
øM
4x10

Specificatie

.

Documentatie

Bedrading


Dahlander motor

Changing of direction of rotation by interchanging of two phases
"1"
Connection for low speed
"2"
Connection for high speed
"3"
Thermal motor protection optional
