RS70-40 EC
010002000300040005000m³/h0250500Pa2623429
Avansert beregning

RS Rektangulære kanalvifter

Robust og vedlikeholdsvennlig - enkel installasjon og høy ytelse

  • Modeller med eller uten akustisk og termisk isolasjon

  • Tilgjengelig med AC- og EC -motorer for, 50 og 60Hz

  • Enkelt vedlikehold , utsvingbart servicelokk

  • Høy driftstemperatur

  • Installeres i alle posisjoner

RS 70-40 EC#92930
Rektangulær kanalvifte, EC-motorFrekvens: 50/60 Hz
kr 31.000,00Ekskl. mva.
eller opprett konto for å kjøpe på nett

Fleksibel

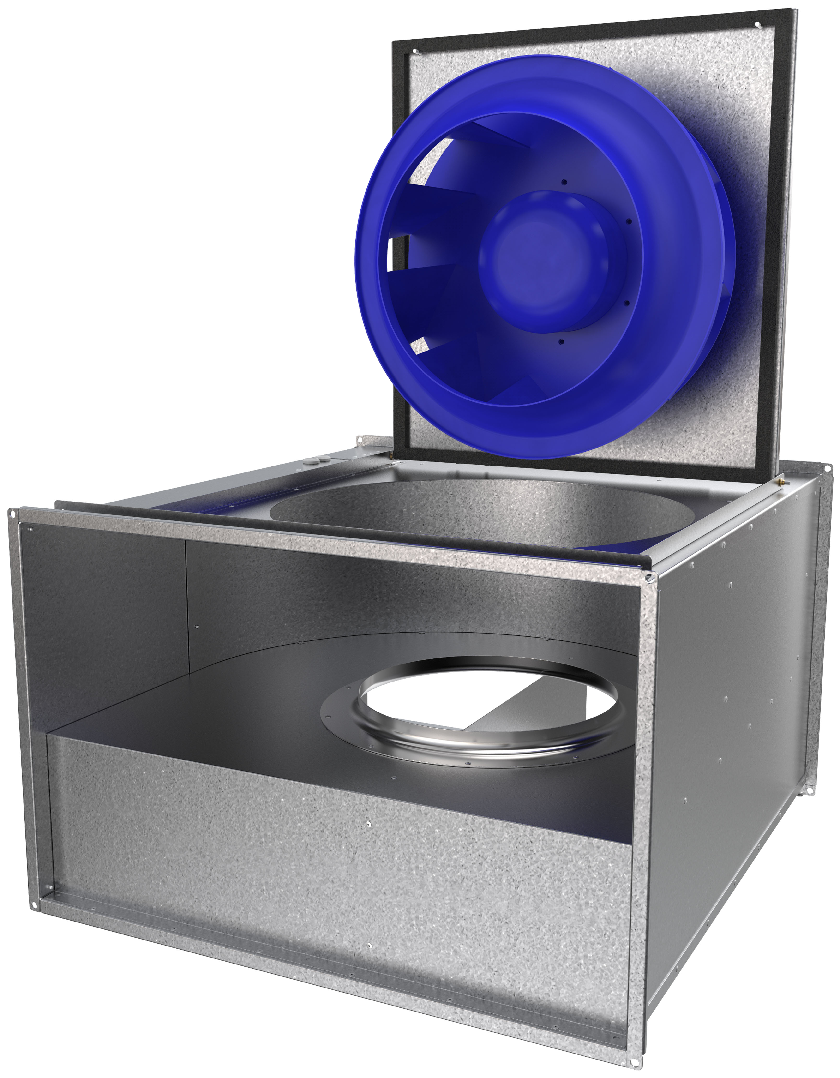

RS vifter er rektangulær kanalvifte beregnet for tilluft eller avtrekk, og kan installeres i alle posisjoner. Viften tåler relativt høy driftstemperatur og passer til områder med høye krav. RSI-modellene er termisk og akustisk isolert med 50mm mineralull.

Pålitelig

Kombinasjonen av robust viftehus, kompositthjul og motorkonstruksjon minimerer behovet for vedlikehold av viftene, og tillater lang kontinuerlig drift.

Utsvingbart servicelokk gjør viften enkel å vedlikeholde.

Ytelse

Høyeffektivt viftehjul og motor er designet for å sikre høy ytelse med minimalt strømforbruk og maksimal effektivitet.

Enkel installasjon

Viftene kan monteres i enhver posisjon. Standard flens forenkler installasjonen av viftene sammen med et bredt utvalg av tilbehør.

Sertifiseringer

Green Ventilation certification logo
Green Ventilation

Vår egen målestokk for miljøprestasjon veileder deg mot de mest bærekraftige løsningene i porteføljen vår. Kun produkter som oppfyller et sett med lett etterprøvbare minimumskrav med hensyn til energieffektivitet, inneluftkvalitet og sikkerhet har Green Ventilation™-merket.

Ecodesign (ErP) compliant certification logo
Ecodesign (ErP) compliant

Samsvarer med dagens og morgendagens EU-regler og krav til energimerking og økodesign for energirelaterte produkter (ErP).

Tekniske parametre

Egenskaper

Viftehus

Viftehuset er laget av galvanisert stål, korrosjonsklasse C3. Viftehus for isolert modell, RSI, har 50 mm akustisk og termisk isolasjon av steinull. Motor med viftehjul er montert på utsvingbart servicelokk. Tilkoblingsflenser er standard PG20. Viftene er utstyrt med ekstern koblingsboks, IP54 .

Viftehjul

RS/RSI-vifter har enkeltsugende radialhjul med bakoverbøyde skovler. Skovlene er laget av lett, slitesterkt glassfiberforsterket komposittmateriale, dynamisk balansert og montert på ytterrotormotor.

Motor

Avhengig av modell, er viftene utstyrt med AC-ytterrotormotor eller EC-motor. Motorene er egnet for 50 Hz og 60 Hz. Alle motorene har kulelager med lang levetid.

Motorvern

Vifter med AC-motorer i små størrelser opp til 50-25 har integrert motorvern med manuell (elektrisk) tilbakestilling.

Vifter med AC-motorer i større størrelser, har integrert termokontakt med utlagte ledere som tilkobles eksternt termokontaktmotorvern (tilbehør).

Vifter med EC-motorer har integrert elektronisk motorvern inkludert låst rotorbeskyttelse og mykstart .

Regulering

EC-vifter leveres med integrert potensiometer (0-10 V) som forenkler innstilling av luftmengde. Eksternt potensiometer kan også benyttes, internt potmeter må da fjernes.

Avhengig av modell, er noen EC-vifter også utstyrt med ModBus- kommunikasjon eller alarmsignal.

Vifter med AC-motor kan reguleres med 5-trinns trafor, trinnløs hastighetsregulator eller frekvensomformer.

Installasjon

RS/RSI-vifter kan installeres innendørs i alle posisjoner. Alle modellene har standard tilkoblingsflenser PG20. For å forhindre vibrasjon til kanal, anbefales det å bruke fleksibel tilkobling.

Tekniske data

Artikkelnavn
RS 70-40 EC
Trade name
Systemair
Artikkelnummer
#92930
230V 1~ 50/60Hz
Nominelle data
Spenning (nominell)230V
Frekvens50; 60Hz
Faser1~
Effekt (P1)653W
Inngangseffekt kW0,653kW
Strøm2,95A
Turtall1 578omdr./min.
Luftmengdemaks 5 231m³/h
Maks. temperatur på transportert luftmaks 60°C
Maks temp på transportert luft ved regulering60°C
Lyddata
Lydtrykknivå ved 3 m (20m² Sabin)58dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motorIP54
IsolasjonsklasseF
Data iht. til ErP
ErP klarErP 2018
Dimensjoner og vekt
Kanaldimensjon, inntak (høyde x bredde)400 x 700mm
Kanaldimensjon, utløp (høyde x bredde)400 x 700mm
Vekt33,4kg
Andre
MotortypeEC

Økodesign

230V 1~ 50/60Hz
Produkt
FirmanavnSystemair
ProduktnavnRS 70-40 EC sileo
Økodesign
Samsvar med ErP2018
ProduktkategoriNRVU
DriftstypeIntegrert VSD
Type aggregatUVU
Type varmevekslerIngen
Termisk virkningsgrad (UVU)Ikke aktuelt
qv, nom. Luftmengde0,9192m³/s
P nom, effekt, nominell luftmengde0,584kW
Nominelt trykk429Pa
Virkningsgrad vifte53,6%
Ekstern lekkasje5%
Lydeffektnivå (LWA)61dB(A)

Ytelse

Dimensjoner

RS #92930, Dimensjoner

RS EC/AC
ABCDEFGHIJKLM
70-40
787465740440720420698398189215524491518
80-50
882580840541820520798498182,5191644614638
100-50
98258010405401020520998498287260684634678

Dokumentasjon

BIM

Laster...










Koblingsskjema

*)
= Internt potensiometer
**)
= Ekstern potensiometer
1
11 & 14 = Alarm

Ved drift er relé lukket, “11” og“14” er lasket.

Relé bryter ved feil.

Relékontakt maks. AC 250V 2A.
2
Eksternt potensiometer
3
Ekstern inngang DC 0...10V
4
Ekstern ON / OFF via potensialfri kontakt
