Jednostka nawiewna z wbudowanym filtrem i nagrzewnicą elektryczną, bez automatyki
Kompaktowa konstrukcja
Izolowana obudowa zapewniająca niski poziom hałasu
Zintegrowana filtracja i ogrzewanie
Łatwo zdejmowana pokrywa rewizyjna

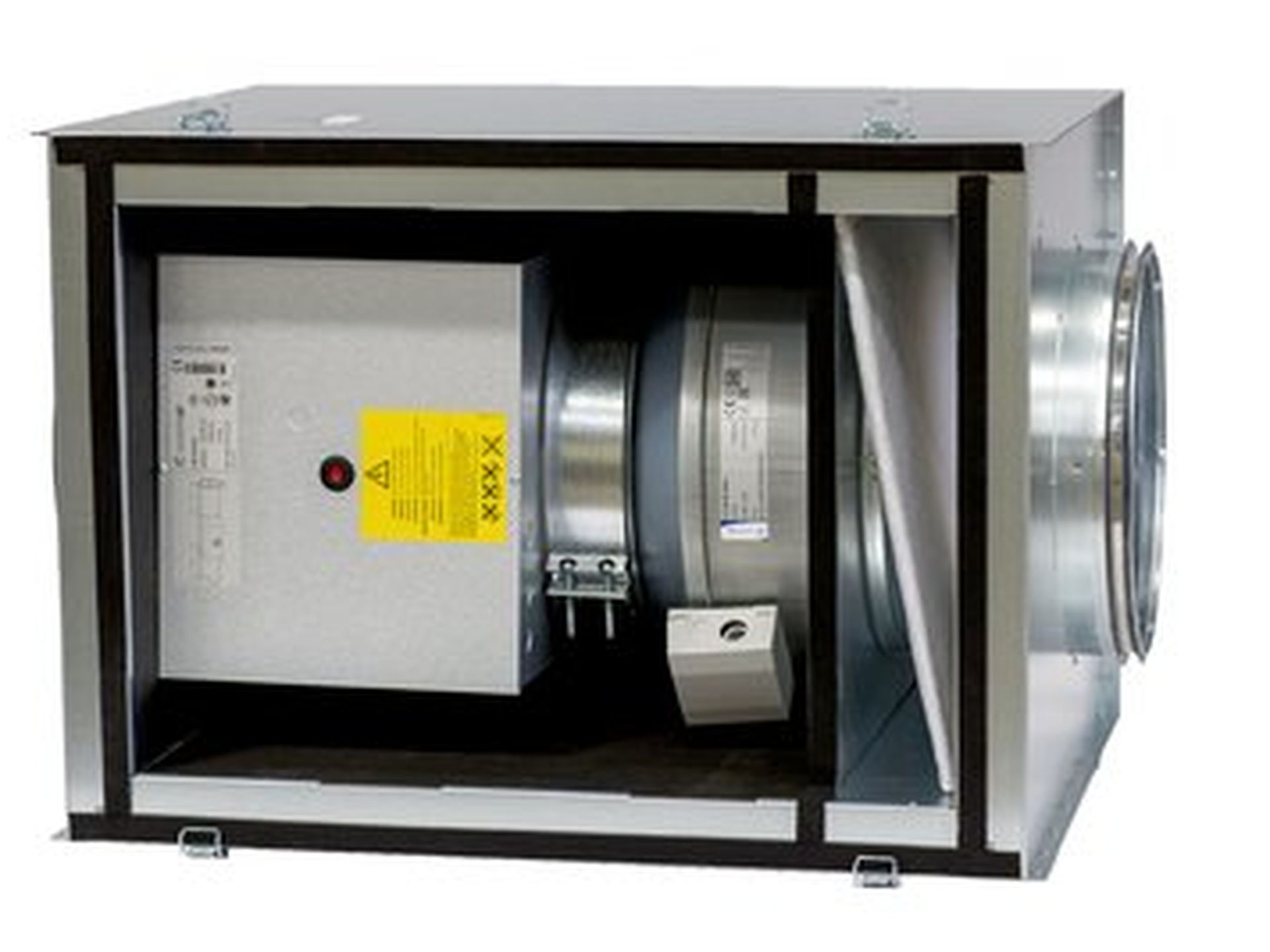

Seria TLP to jednostki nawiewne składające się z wentylatora, nagrzewnicy i filtra w jednej izolowanej obudowie o kompaktowych wymiarach, dzięki czemu nadają się do różnych zastosowań domowych i komercyjnych .
Oprócz własnej obudowy dla wentylatora i nagrzewnicy, TLP posiada obudowę zewnętrzną izolowaną 50 mm wełną mineralną, aby zapewnić niski poziom dźwięku promieniowanego i zapewnić komfort akustyczny, gdy jest zainstalowany wewnątrz pomieszczeń.
Zintegrowany filtr zgrubny zwiększa jakość powietrza nawiewanego usuwając duże cząstki z powietrza zewnętrznego, natomiast zintegrowana nagrzewnica pozwala na utrzymanie temperatury powietrza nawiewanego na żądanym poziomie.
Urządzenie TLP jest łatwe do czyszczenia. Łatwo zdejmowana pokrywa rewizyjna i wewnętrzne połączenie z klamrami zaciskowymi pozwala na łatwy demontaż i wymianę części wewnętrznych.
Obudowa jednostki nawiewnej TLP wykonana z blachy stalowej ocynkowanej o klasie korozyjności C3 i zaizolowana 50mm wełną mineralną. TLP posiada okrągłe złączki tulejowe z uszczelnieniem gumowym, ułatwiające podłączenie do kanałów okrągłych. Neoprenowe taśmy uszczelniające i zamki przegubowe pozwalają na zabezpieczenie pokrywy rewizyjnej i zapobiegają przeciekom.
TLP stosuje wentylator z własną obudową wykonaną z ocynkowanej blachy stalowej. Wentylator posiada wirnik promieniowy wygięty do tyłu, wykonany z lekkiego, wytrzymałego poliamidu wzmocnionego włóknem szklanym, wyważony dynamicznie i połączony z odpowiednim silnikiem AC z wirnikiem zewnętrznym, który jest chroniony przed przegrzaniem przez zintegrowane zabezpieczenie termiczne z ręcznym (elektrycznym) resetem
Wentylator musi być zawsze podłączony do zasilania 230V 1~ (50-60Hz)
Nagrzewnica wewnątrz urządzenia TLP posiada własną obudowę wykonaną z blachy stalowej pokrytej powłoką Alucynku z elementem grzejnym ze stali nierdzewnej.
Nagrzewnica posiada zintegrowane 2-stopniowe zabezpieczenie przed przegrzaniem: jedno z automatycznym resetem i drugie z resetem ręcznym. Dodatkowym zabezpieczeniem może być presostat różnicy ciśnień DTV200 zainstalowany jako zabezpieczenie przepływu.
Wszystkie jednostki zasilające TLP dostarczane są z filtrem panelowym Zgrubnym 60% (G4). Filtr posiada sztywną ramę obwodową w celu ułatwienia montażu i uzyskania wymaganego poziomu szczelności wewnętrznej. Filtr powinien być regularnie kontrolowany i wymieniany co najmniej dwa razy w roku.
Poziom przepływu powietrza można regulować za pomocą 5-stopniowego lub bezstopniowego regulatora prędkości wentylatora (wyposażenie zewnętrzne).
Do regulacji temperatury nagrzewnicy najbardziej efektywnie można wykorzystać zewnętrzny regulator mocy, Pulser-M lub Optigo OP oraz kanałowy czujnik temperatury. Maksymalna temperatura wyjściowa powietrza w urządzeniu wynosi 40°C.
TLP zaleca się montować wewnątrz na podłodze z pokrywą rewizyjną na górze
Małe wielkości do 200 mogą być również montowane do góry nogami (pokrywą rewizyjną do dołu) w sufitach podwieszanych. W tym przypadku nagrzewnica musi być umieszczona zgodnie z instrukcją montażu.
Króciec okrągły z uszczelkami gumowymi przeznaczony do podłączenia TLP do kanałów okrągłych za pomocą klamer montażowych zapobiegających przenoszeniu drgań na system kanałów.
230V 1~ 50Hz | |||
---|---|---|---|
Jednostka | |||
Częstotliwość | 50 | Hz | |
Napięcie (nominalne) | 230 | V | |
Zasilanie | 1~ | ||
Stopień ochrony | IP44 | ||
Regulacja prędkości | Transformator | ||
Przepływ powietrza | 70 do 130 | m³/h | |
Typ produktu | Centrala nawiewna | ||
Wentylator nawiewny | |||
Napięcie | 230 | V | |
Zasilanie | 1~ | ||
Prąd | 0,159 | A | |
Moc pobierana (P1), wentylator nawiewny | 29 | W | |
Prędkość obrotowa | 2 571 | rpm | |
Maks. temp. przetłaczanego powietrza przy regulacji obrotów wentylatora | 70 | °C | |
Klasa izolacji | B | ||
Filtr powietrza nawiewnego | |||
Klasa filtra, powietrze nawiewane | Zgrubny 60% | ||
Nagrzewnica | |||
Prąd, nagrzewnica elektryczna | 5,22 | A | |
Moc wejściowa, grzałka | 1,2 | kW | |
Połączenia | |||
Wymiary kanału; Wlot okrągły | 125 | mm | |
Wymiary i masa | |||
Masa | 31,5 | kg | |
Dane akustyczne | |||
Poziom ciśn. akust. z odl. 3 m (20m² Sabin) | 29 | dB(A) | |
ERP | |||
Klasa energetyczna, urządzenie wzorcowe | F | ||
Klasa energetyczna, urządzenie wzorcowe z opcjami | C | ||
Zgodność z ErP | ErP 2018 |
230V 1~ 50Hz | ||||
---|---|---|---|---|
Urządzenie z lokalnym sterowaniem według zapotrzebowania | ||||
Zgodność z ErP | 2018 | |||
JZE Jednostkowe zużycie energii, klimat umiarkowany | -23,5 | kWh/(m².a) | ||
JZE Jednostkowe zużycie energii, klimat chłodny | -50,5 | kWh/(m².a) | ||
JZE Jednostkowe zużycie energii, klimat ciepły | -7,8 | kWh/(m².a) | ||
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń dla klimatu umiarkowanego | C | |||
Kategoria urządzenia | Systemy wentylacyjne przeznaczone do budynków mieszkalnych SWM | |||
Deklarowany typ urządzenia | Jednokierunkowy system wentylacyjny JSW | |||
Rodzaj napędu | Zewnętrzny Napęd wielobiegowy lub Układ bezstopniowej regulacji prędkości obrotowej | |||
Rodzaj Układu odzysku ciepła | Brak | |||
Sprawność cieplna odzysku ciepła (JSW) | Nie dotyczy | |||
Maksymalna wartość natężenia przepływu, qv maks. | 193 | m³/h | ||
Pobór mocy napędu wentylatora przy maksymalnym natężeniu przepływu, P maks. | 27 | W | ||
Poziom mocy akustycznej (LWA) | 37 | dB(A) | ||
Wartość odniesienia natężenia przepływu, qv ref | 0,0269 | m³/s | ||
Wartość odniesienia różnicy ciśnienia, Ps ref | 50 | Pa | ||
JPM Jednostkowy pobór mocy | 0,294 | W/(m³/h) | ||
CRS Rodzaj sterowania wentylacją | 0,65 | |||
MISC Wskaźnik ogólny odpowiadający danemu typowi systemu | 1,1 | |||
x-wykładnik (silnik i napęd) | 1,5 | |||
Stopień zewnętrznych przecieków powietrza | 5 | % | ||
RZE Roczne zużycie energii elektrycznej, klimat umiarkowany | 193 | kWh | ||
RZE Roczne zużycie energii elektrycznej, klimat chłodny | 193 | kWh | ||
RZE Roczne zużycie energii elektrycznej, klimat ciepły | 193 | kWh | ||
ROO Roczne oszczędności w ogrzewaniu, klimat umiarkowany | 28 | kWh/a | ||
ROO Roczne oszczędności w ogrzewaniu, klimat chłodny | 55 | kWh/a | ||
ROO Roczne oszczędności w ogrzewaniu, klimat ciepły | 13 | kWh/a | ||
Jednostka podstawowa | ||||
Zgodność z ErP | - | |||
JZE Jednostkowe zużycie energii, klimat umiarkowany | - | kWh/(m².a) | ||
JZE Jednostkowe zużycie energii, klimat chłodny | - | kWh/(m².a) | ||
JZE Jednostkowe zużycie energii, klimat ciepły | - | kWh/(m².a) | ||
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń dla klimatu umiarkowanego | - | |||
Kategoria urządzenia | - | |||
Deklarowany typ urządzenia | - | |||
Rodzaj napędu | - | |||
Rodzaj Układu odzysku ciepła | - | |||
Sprawność cieplna odzysku ciepła (JSW) | - | |||
Maksymalna wartość natężenia przepływu, qv maks. | - | m³/h | ||
Pobór mocy napędu wentylatora przy maksymalnym natężeniu przepływu, P maks. | - | W | ||
Poziom mocy akustycznej (LWA) | - | dB(A) | ||
Wartość odniesienia natężenia przepływu, qv ref | - | m³/s | ||
Wartość odniesienia różnicy ciśnienia, Ps ref | - | Pa | ||
JPM Jednostkowy pobór mocy | - | W/(m³/h) | ||
CRS Rodzaj sterowania wentylacją | - | |||
MISC Wskaźnik ogólny odpowiadający danemu typowi systemu | - | |||
x-wykładnik (silnik i napęd) | - | |||
Stopień zewnętrznych przecieków powietrza | - | % | ||
RZE Roczne zużycie energii elektrycznej, klimat umiarkowany | - | kWh | ||
RZE Roczne zużycie energii elektrycznej, klimat chłodny | - | kWh | ||
RZE Roczne zużycie energii elektrycznej, klimat ciepły | - | kWh | ||
ROO Roczne oszczędności w ogrzewaniu, klimat umiarkowany | - | kWh/a | ||
ROO Roczne oszczędności w ogrzewaniu, klimat chłodny | - | kWh/a | ||
ROO Roczne oszczędności w ogrzewaniu, klimat ciepły | - | kWh/a |
