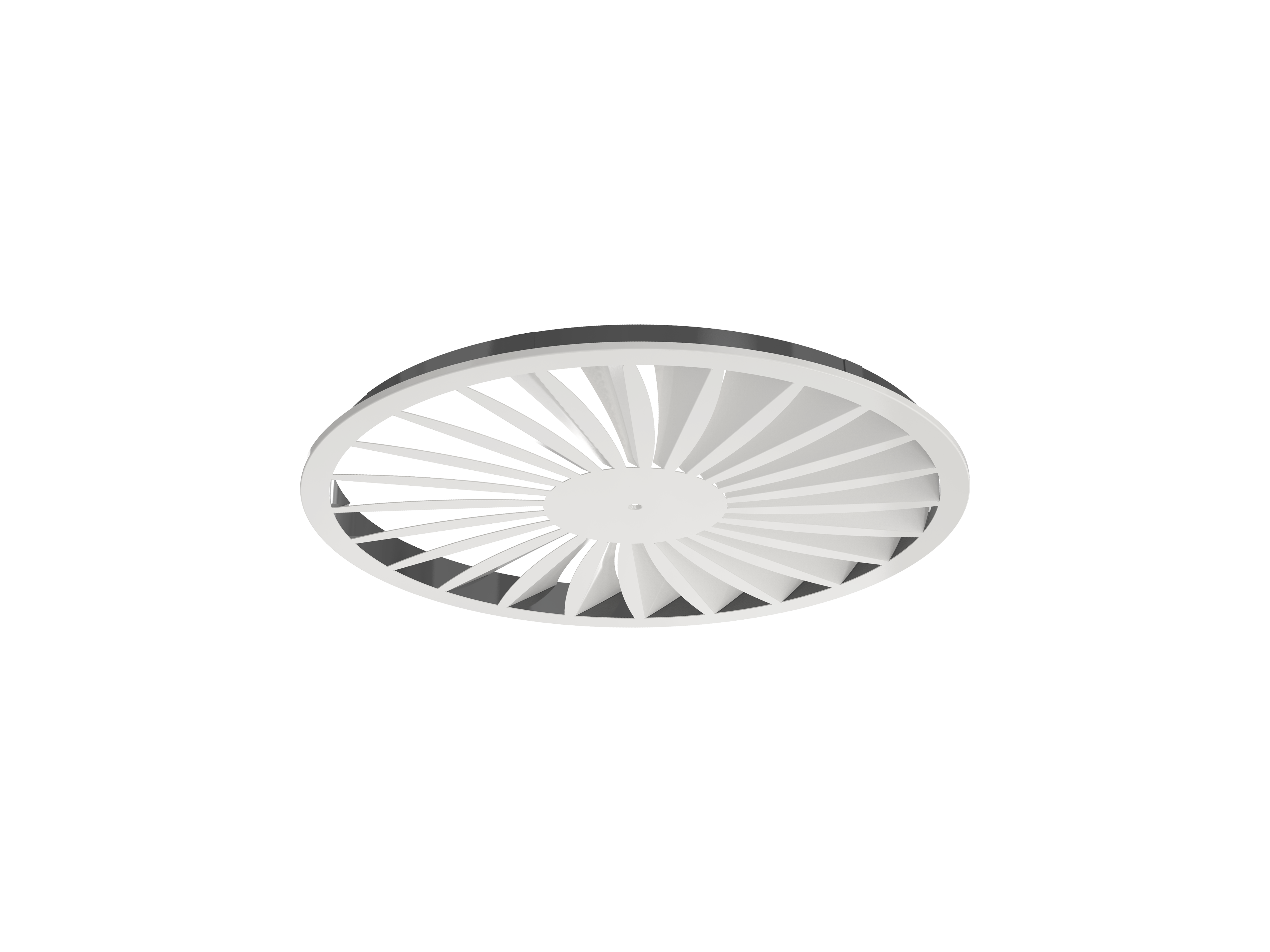

VVKN-B-R Nawiewniki wirowe
Nawiewnik wirowy z nieruchomymi kierownicami, przeznaczony do montażu w kanale wentylacyjnym
Stal ocynkowana
Łatwa instalacja
Równomierna dystrybucja powietrza
Stałe kierownice
VVKN-B-R-300-SW#217902
Łatwy montaż
Nawiewniki wirowe serii VVKN mogą być łatwo montowane do systemu kanałów wentylacyjnym za pomocą skrzynki rozprężnej z podłączeniem poziomym lub pionowym.
Nawiew i wentylacja
VVKN-B-R może służyć do zapewnienia wentylacji, jak również do nawiewu zimnego lub ciepłego powietrza.
Konstrukcja stalowa
VVKN-B-R jest wykonany z wytrzymałej, ocynkowanej stali.
VVKN-B-R jest nawiewnikiem wirowym o stałych kierownicach, umożliwiającym komfortową dystrybucję powietrza. Przeznaczony jest do montażu na kanale wentylacyjnym za pomocą skrzynki rozprężnej z poziomym lub pionowym podłączeniem za pomocą elastycznej rury okrągłej lub kanału SPIRO. Dostępny w różnych rozmiarach nawiewnik VVKN-B-R może być stosowany do nawiewu i wywiewu powietrza. Może być stosowany do wentylacji, jak również do nawiewu zimnego lub ciepłego powietrza. Płyta czołowa nawiewnika zaopatrzona jest w promieniście ustawiony zestaw różnie ukształtowanych otworów wentylacyjnych. Gwarantuje to równomierny, wirowy nawiew powietrza do strefy przebywania ludzi.
Płyta czołowa nawiewnika VVKN-B-R wykonana jest ze stali ocynkowanej. Możliwe jest również wykonanie ze stali nierdzewnej AISI304 lub AISI316. Powierzchnia jest standardowo lakierowana proszkowo farbą w kolorze białym RAL 9003. Na życzenie klienta możliwe jest wykonanie w innym kolorze z palety RAL. Nawiewnik zaprojektowany jest w sposób ułatwiający montaż.
Certyfikaty
Wczytywanie...
Dane techniczne
Dane techniczne
Nazwa artykułu
VVKN-B-R-300-SW
Numer artykułu
#217902
Standardowy | |||
|---|---|---|---|
| Dane nominalne | |||
| Przepływ(y) powietrza | 94; 120; 150 | m³/h | |
| Rodzaj podłączenia kanałowego | Okrągłe | ||
| Spadek ciśnienia | 6; 10; 15 | Pa | |
| Poziom mocy akustycznej | 24; 29; 34 | dB(A) | |
| Poziom ciśnienia akustycznej (10 m² Sabine) | 20; 25; 30 | dB(A) | |
| Wymiary i masa | |||
| Masa | 0,7 | kg | |
Specyfikacja
Ceiling swirl diffusers with fixed slats and a round front panel. Straight or curved louvers. Can be used as a supply and exhaust diffuser in comfort zones. Diffuser for highly induced swirl-shaped horizontal airflow. The front panel is installed on a junction box (sold separately) with a top or side connection piece. Available sizes from Ø 300 to Ø 625 mm.– High induction for a rapid reduction of the supply air temperature difference and air velocityMaterial:The diffuser is supplied with a round front plate made of galvanized sheet steel. The surface is powder-coated in signal white (RAL9003) as standard; the front panel can be painted in other RAL colors on request. We can also supply a stainless-steel version in AISI304 or AISI316 without surface treatment. The outlet is attached to a central cross member in the junction box using a central screw. A screw with a white decorative cap and a self-adhesive seal are included.Design– Front panel round (R)– Slats curved (B) - Size: 300- Plenum box: PB-VVK-R- Spigot size: 160- Connection position: Horizontal connection (from the side)- Insulation: Without insulation- Airflow direction: Supply
