TOE/TOVTOE 355-4

TOE/TOV Wentylatory dachowe

Wentylator dachowy z wyrzutem pionowym

  • Kompaktowa sześciokątna konstrukcja

  • Mechanizm uchylny ułatwiający konserwację

  • Pionowy wyrzut

TOE 355-4#47629
Częstotliwość: 50/60 Hz

Zoptymalizowany

Wentylatory dachowe TOE/TOV są przeznaczone do ciągłej pracy w wymagających środowiskach. Ze względu na usprawniony proces instalacji, efektywność i łatwą do czyszczenia konstrukcję wentylatory TOE/TOV są najczęściej używane do zastosowań komercyjnych, takich jak bary z przekąskami lub restauracje.

Bezobsługowy

Seria TOE/TOV została zaprojektowana z myślą o minimalnej konserwacji. Uproszczona konstrukcja przechylna ułatwia kontrolę, czyszczenie i instalację, zmniejszając nakłady na konserwację i zapewniając długotrwałą żywotność.

Certyfikaty

Wczytywanie...

Dane techniczne

Cechy

Budowa

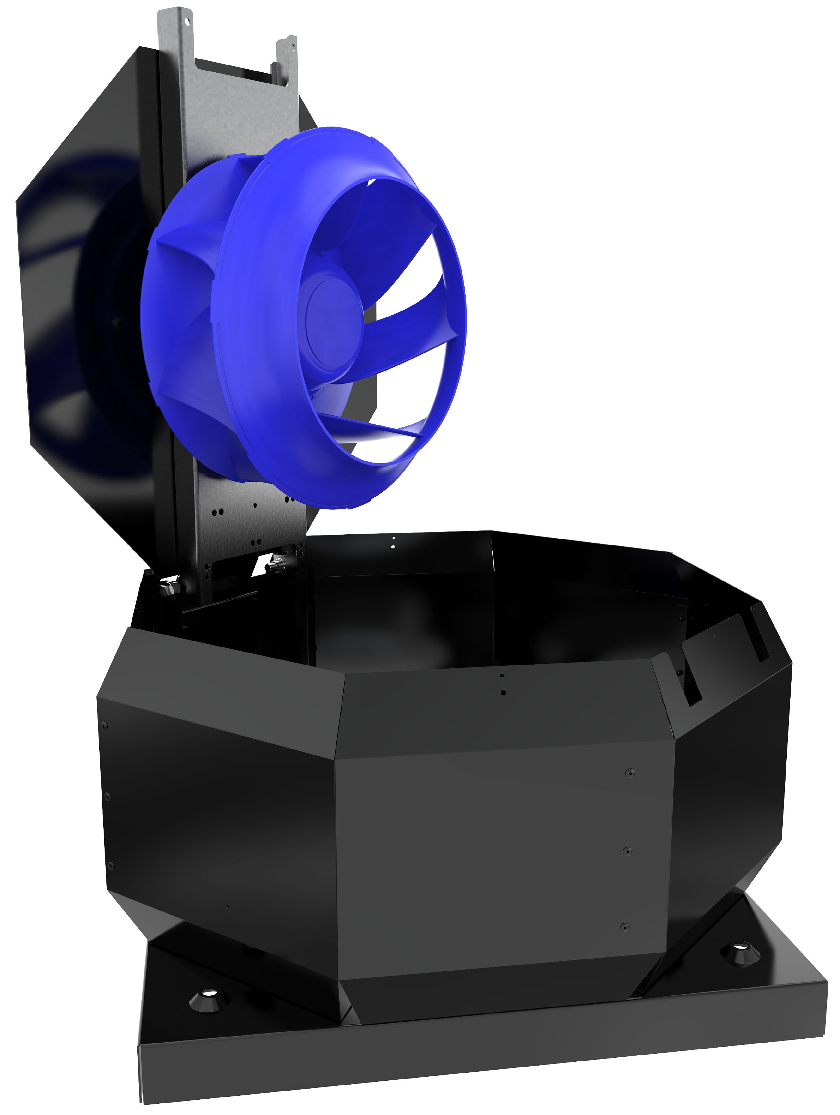

Sześciokątna obudowa TOE/TOV wykonana jest z malowanej proszkowo, galwanizowanej blachy stalowej. Wentylatory te posiadają silniki umieszczone na górnej pokrywie, która może być odchylona na zewnątrz w celu ułatwienia kontroli i serwisowania

WentylatorTOE dostarczany jest z fabrycznie zamontowaną skrzynką zaciskową na obudowie.

Wirnik

W wentylatorach TOE/TOV zastosowano wirnik promieniowy z łopatkami zakrzywionymi do tyłu . Wirniki wykonane ze wzmocnionego poliamidu, wyważone dynamicznie i sparowane z odpowiednimi silnikami z wirnikiem zewnętrznym.

Silnik

Wentylatory TOE/TOV dostarczane są z silnikiem AC. Silniki są odpowiednie dla 50Hz i 60Hz.

Ochrona silnika

W celu ochrony silnika przed przegrzaniem, wentylatory TOE/TOV posiadają zintegrowane styki termiczne TK z wyprowadzonymi przewodami do podłączenia zewnętrznego urządzenia zabezpieczającego silnik.

Sterowanie

Silnik AC może być kontrolowany przez 5-stopniowy, bezstopniowy regulator prędkości

W przypadku wentylacji sterowanej zapotrzebowaniem sterowanie może być połączone z zegarem, termostatem, higrostatem itp. przy użyciu szerokiej gamy akcesoriów elektrycznych.

Instalacja

TOE/TOV musi być zainstalowany na dachu w pozycji poziomej. Zalecamy montaż wentylatora wraz z podstawą dachowyą (dostępne jako wyposażenie dodatkowe).

Dane techniczne

Nazwa artykułu
TOE 355-4
Nazwa dostawcy
Systemair
Numer artykułu
#47629
230V 1~ 50Hz
Dane nominalne
Napięcie (nominalne)230V
Częstotliwość50Hz
Zasilanie1~
Moc pobierana (P1)321W
Moc wejściowa kW0,321kW
Prąd pobierany1,72A
Prędkość obrotowa1 416rpm
Przepływ powietrzamaks. 2 646m³/h
Pojemność kondensatora10µF
Maks. temp. przetłaczanego powietrzamaks. 70°C
Maks. temp. przetłaczanego powietrza przy regulacji obrotów wentylatora70°C
Dane akustyczne
Poziom ciśn. akust. z odl. 10m (w polu swobodnym)41dB(A)
Poziom ciśn. akust. z odl. 4 m (w polu swobodnym)49dB(A)
Stopień ochrony / Klasyfikacja
Stopień ochrony, silnikIP54
Klasa izolacjiF
Zgodność danych z ErP
Zgodność z ErPErP 2016; ErP 2018
Wymiary i masa
Wymiary kanału; Wlot okrągły355mm
Wymiary kanału; Wylot okrągły355mm
Masa25,2kg
Inne
Rodzaj podłączenia kanałowegoOkrągłe
Typ silnikaAC

Ekoprojekt

230V 1~ 50Hz
Produkt
Nazwa dostawcySystemair
Nazwa produktuTOE 355-4 Roof fan
Ekoprojekt
Zgodność z ErP2018
Kategoria urządzeniaSystem wentylacyjny przeznaczone do budynków niemieszkalnych SWNM
Rodzaj napęduZewnętrzny Napęd wielobiegowy lub Układ bezstopniowej regulacji prędkości obrotowej
Deklarowany typ urządzeniaJednokierunkowy system wentylacyjny JSW
Rodzaj Układu odzysku ciepłaBrak
Sprawność cieplna odzysku ciepła (JSW)Nie dotyczy
Znamionowe natężenie przepływu, q nom0,372m³/s
Znamionowy pobór mocy, P nom.0,217kW
Znamionowe ciśnienie zewnętrzne, Ps nom.205Pa
Sprawność wentylatora35,1%
Stopień zewnętrznych przecieków powietrza0%
Poziom mocy akustycznej (LWA)64dB(A)

Charakterystyka

Wymiary

TOE/TOV #47629, Wymiary

ABCØDEFIJKLØM
TOE_TOV 355-4
615557450395M8 (8x)6005029034060012 (4x)

Dokumentacja

BIM

Wczytywanie...










Schemat połączeń

TOE/TOV #47629, Schemat połączeń
