ZRS170
050100150200250300m³/h04080120160200Pa140128
Zaawansowane obliczenia

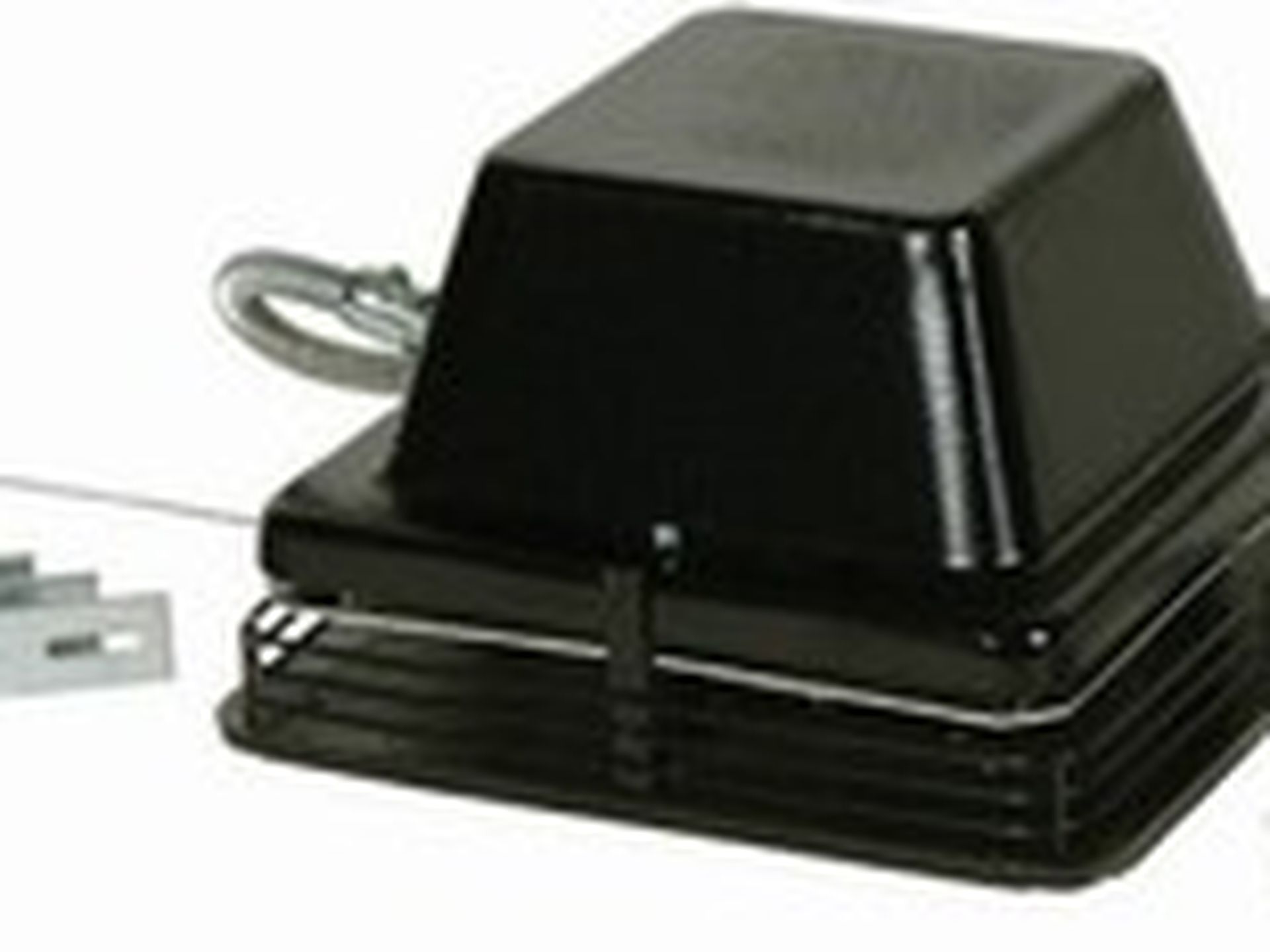

ZRS Wentylatory dachowe

Wentylator dachowy, który z łatwością radzi sobie z przeciągami, dymem i gazami z komina

  • Specjalny wentylator do kominków - przenosi gazy o wysokiej temperaturze do 200°C

  • Prosty montaż dzięki dołączonym uchwytom

  • Solidna i kompaktowa konstrukcja

ZRS 170#1665
Częstotliwość: 50 Hz

Dopasowane do potrzeb

Wentylatory spalinowe Systemair przeciwdziałają przeciągom powodowanym przez piece, piekarniki i otwarte kominki.

Model ZRS 170 nadaje się do palenisk o powierzchni do 0,35 m², a ZRS 180 przeznaczony jest do palenisk o powierzchni od 0,35 do 0,80 m².

Łatwy montaż

Wentylator ZRS to dyskretne i kompaktowe urządzenie o niskim profilu. Wentylator instalowany jest na szczycie komina za pomocą czterech prętów ustalających. Nie jest potrzebne wiercenie otworów.

Dane techniczne

Cechy

Budowa

Wentylatory ZRS posiadają obudowę w kolorze czarnym wykonaną z odlewu stopu aluminium

Wentylatory dostarczane są z 1 m kablem zbrojonym i puszką przyłączeniową. Przewody stalowe są dostarczane w celu zapewnienia dodatkowego wsparcia dla wentylatora podczas prac kominiarskich.

Wirnik

Wentylator jest wyposażony w wirnik jednostronnie ssący wykonany jest ze stali nierdzewnej (odpornej na rdzę i kwasy), co umożliwia ciągłą pracę w wysokiej temperaturze.

Silnik

Wentylatory ZRS wyposażone są w silnik prądu zmiennego klasy izolacji F, wspomagany przez łożyska kulkowe o długiej żywotności. Silnik uzupełniony o własny ocynkowany ogniowo wirnik dla dodatkowego chłodzenia

Ochrona silnika

W celu ochrony przed przegrzaniem, wszystkie silniki są wyposażone w wewnętrznie podłączone termiczne zabezpieczenie przed przeciążeniem.

Sterowanie

Wentylatory ZRS sterowane są za pomocą 5-stopniowego lub bezstopniowego regulatora prędkości obrotowej dostarczanego jako wyposażenie dodatkowe.

Instalacja

Wentylatory ZRS instalowane są na szczycie komina za pomocą czterech regulowanych prętów ustalających, które wprowadza się w dół komina. Nie jest potrzebne wiercenie otworów.

Dane techniczne

Nazwa artykułu
ZRS 170
Numer artykułu
#1665
230V 1~ 50Hz
Dane nominalne
Napięcie (nominalne)230V
Częstotliwość50Hz
Zasilanie1~
Moc pobierana (P1)43W
Moc wejściowa kW0,043kW
Prąd pobierany0,19A
Prędkość obrotowa2 566rpm
Przepływ powietrzamaks. 310m³/h
Pojemność kondensatora1,5µF
Maks. temp. przetłaczanego powietrzamaks. 200°C
Dane akustyczne
Poziom ciśn. akust. z odl. 10m (w polu swobodnym)37dB(A)
Stopień ochrony / Klasyfikacja
Stopień ochrony, silnikIP44
Klasa izolacjiF
Zgodność danych z ErP
Zgodność z ErPNie dotyczy ErP
Wymiary i masa
Masa7,3kg
Inne
Kolor, obudowaCzarny
Typ silnikaAC

Charakterystyka

Wymiary

ZRS #1665, Wymiary
A
300
B
180
øC
132
max/min D
100/230

Dokumentacja

BIM

Wczytywanie...










Schemat połączeń

Akcesoria

RE 1,5
#5000 · Regulator transformatorowy 230V
REE 1
#5314 · Regulator tyrystorowy (d.MTY 1AU)
