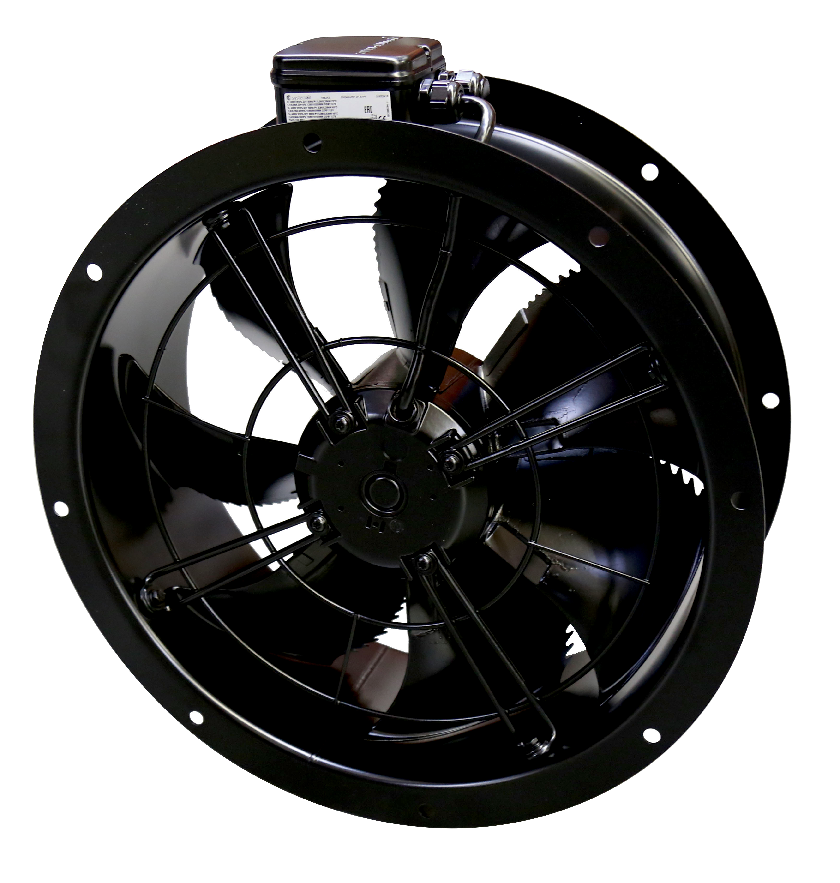

AR200E4 sileo

AR Wentylatory osiowe

Niskociśnieniowy osiowy wentylator kanałowy

  • Dostępne z silnikami AC dla 50 i 60Hz

  • Montaż w dowolnej pozycji

  • Wirnik zoptymalizowany pod względem hałasu i energii

AR 200E4 sileo#37375
Częstotliwość: 50/60 Hz
lub utwórz konto aby kupić online

Elastyczny

Wentylatory AR przeznaczone są do odprowadzania powietrza w systemach niskociśnieniowych. Mogą być instalowane w dowolnej pozycji i w sposób odpowiadający potrzebom użytkownika.

Dzięki temu wentylatory mogą być stosowane w różnych systemach komercyjnych i przemysłowych.

Wydajność

Zoptymalizowany pod względem hałasu wirnik osiowy wraz z wysokosprawnym silnikiem z wirująca obudową zostały zaprojektowane tak, by zapewnić maksymalną wydajność przy minimalnym zużyciu energii.

Dane techniczne

Cechy

Budowa

Okrągła obudowa wykonana jest z galwanizowanej stali z powłoką proszkową w kolorze RAL9005.

Cały typoszereg jest dostarczany z kratką ochronną wlotu. Kratka ochronna na wylocie jest dostępna jako wyposażenie dodatkowe.

W zależności od modelu wentylatory wyposażone są w zewnętrzną skrzynkę zaciskową o stopniu ochrony IP44 lub IP54.

Wirnik

Wentylatory AR wykorzystują wirniki osiowe. Są one wykonane ze stali powlekanej, materiału kompozytowego lub aluminium, są wyważone dynamicznie i sparowane z odpowiednimi silnikami z wirującą obudową.

Silnik

Wentylatory AR wyposażone są w silniki AC z wirującą obudową. Silniki są przystosowane do pracy z częstotliwością 50Hz i 60Hz.

Ochrona silnika

Silniki prądu przemiennego są wyposażone w okablowany integralny styk termiczny z przewodami do podłączenia do zewnętrznej jednostki zabezpieczającej silnik.

Kontrola

Silnik AC może być sterowany przez 5-stopniowy, bezstopniowy regulator prędkości lub przetwornicę częstotliwości z filtrem sinus.

Instalacja

Wentylatory AR mogą być instalowane w dowolnej pozycji w kanale w środowiskach wewnętrznych.

Dane techniczne

Nazwa artykułu
AR 200E4 sileo
Numer artykułu
#37375
230V 1~ 50Hz
Dane nominalne
Napięcie (nominalne)230V
Częstotliwość50Hz
Zasilanie1~
Schemat połączeń, silnikD
Moc pobierana (P1)16W
Moc wejściowa kW0,016kW
Prąd pobierany0,07A
Prędkość obrotowa1 300rpm
Przepływ powietrzamaks. 421m³/h
Pojemność kondensatora0,5µF
Maks. temp. przetłaczanego powietrzamaks. 80°C
Maks. temp. przetłaczanego powietrza przy regulacji obrotów wentylatora80°C
Stopień ochrony / Klasyfikacja
Stopień ochrony, silnikIP44
Klasa izolacjiB
Zgodność danych z ErP
Zgodność z ErPNie dotyczy ErP
Wymiary i masa
Wymiary kanału; Wlot okrągły200mm
Wymiary kanału; Wylot okrągły200mm
Masa3,9kg
Inne
Rodzaj podłączenia kanałowegoOkrągłe
Kolor, obudowaCzarny
Typ silnikaAC

Charakterystyka

Wymiary

AR #37375, Wymiary

AØDiØDaØTKz x Ød
AR 200 sileo
1352002502254 x Ø7

Dokumentacja

BIM

Wczytywanie...










Schemat połączeń

AR #37375, Schemat połączeń
ZaciskKolorPodłączenie
U2
czarnyN
U1
niebieskiL
Z
brązowy
PE
żółto/zielony
TOP
szary

U1 = blue = niebieski

U2 = black = czarny

Z = brown = brązowy

PE = yelow/green = żółto/zielony
