AW1000D EC Axial fan

AW Ventiladores Axiais

Desempenho resistente ao desgaste para ambientes de baixa pressão

  • Utilização a baixa pressão

  • Eficiência energética

  • Robusto

  • Flexível

AW 1000D EC Axial fan#448445
Frequência: 50/60 Hz

Flexível

As unidades são concebidas para serem instaladas em qualquer posição e adaptam-se a uma série de casos de utilização, graças à sua capacidade de controlo de velocidade.

Robusto

A protecção integrada e o desenho em aço galvanizado da AW tornam-na robusta, e adequada ao fim a que se destina em ambientes profissionais exigentes.

Eficiente

As unidades utilizam impulsores axiais de alumínio pintados a preto para aumentar a eficiência e são dinamicamente equilibrados para melhorar o desempenho

A série AW de ventiladores axiais é concebida para ambientes de baixa pressão e para ser fiável e livre de manutenção. As unidades podem ser instaladas em qualquer posição através de uma placa de anel de parede quadrada feita de chapa de aço galvanizado. A unidade é construída em torno de um rotor de aço revestido a epoxy que é equilibrado em dois planos de acordo com a norma DIN ISO 1940 parte 1, classe de qualidade G.

A unidade está disponível em vários modelos com variantes de 50 - 60 Hz. Cada ventilador é totalmente controlável por velocidade com tamanhos 200-630 oferecendo uma grelha de protecção no lado de entrada e tamanhos 710-100 oferecendo compatibilidade para uma protecção lateral na entrada.

A série AW utiliza contactos térmicos integrados para proteger contra o desgaste desnecessário. São também compatíveis com a linha de acessórios Systemair com protectores de motor, interruptores de duas velocidades e muito mais.

Especificações técnicas

Dados técnicos

Article Name
AW 1000D EC Axial fan
Article number
#448445
400V 3~ 50/60Hz
Dados nominais
Tensão (nominal)400V
Frequência60; 50Hz
Fases3~
Potência absorvida2 499W
Potência absorvida kW2,499kW
Intensidade absorvida3,79A
r.p.m.849rpm
Caudalmáx 35 359m³/h
Caudal de ar à máx. eficiência22 859m³/h
Temperatura máxima do ar transportadomáx 60°C
Temperatura máx. admissível do ar quando com variação60°C
Proteção / Classificação
Classe de protecção do motorIP55
Classe de isolamentoF
Dados segundo Erp
Cumpre com ErPErP 2018
Dimensões e pesos
Peso60,2kg
Outros
Tipo de motorEC

Ecodesign

400V 3~ 50/60Hz
Ecodesign 327
FabricanteSystemair GmbH
TipoAW 1000D EC
Ano de fabricoVer dados da placa do ventilador
UTA22 865m³/h
Categoria de eficiênciaEstática
Grau de eficiência N52,7
Objetivo para Grau de eficiência N40
Velocidade (rpm) n849rpm
Consumo de energia Ped2 407W
Eficiência geral44,8%
Componentes adicionaisComponentes utilizados para calcular a eficiência energética que não estão mencionados nas categorias de medições, estão detalhados na declaração CE.
ManutençãoInformações sobre instalação, operação e manutenção estão disponíveis nas instruções de operação.
Recirculação / disposiçãoInformações sobre reciclagem e disposição estão disponíveis nas instruções de operação.

Desempenho

Dimensões

AW-EC 1000D
[mm]
□A
1110
B1
105
B2
200
B3
20
B4
177,4
B5
247,4
B6
36,2
B7
227,4
ØD1
1066,5
ØD2
1016
ØD4
14,5
□L
1170
AW #448445, Dimensões

Documentação

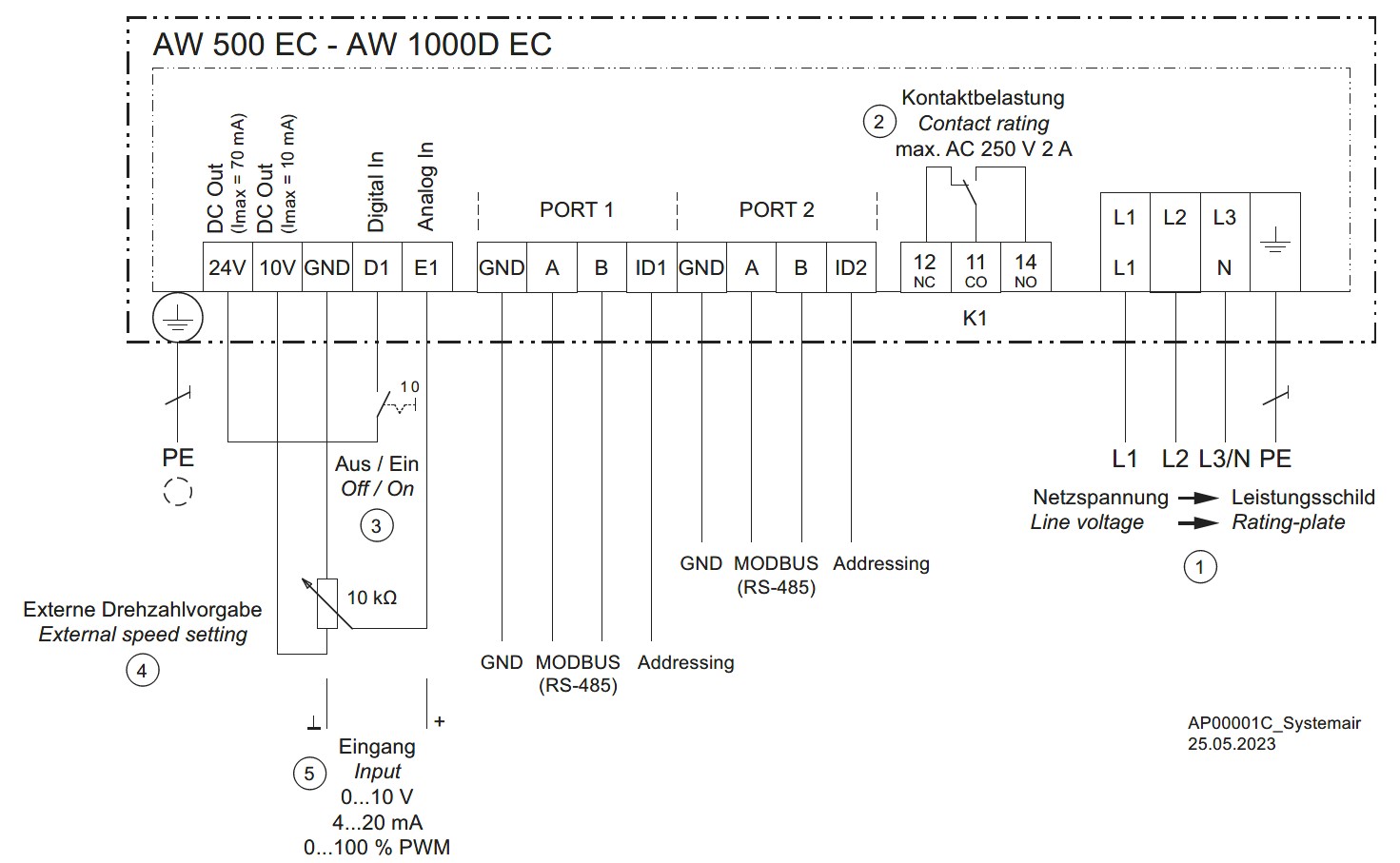

Esquema de ligação

No.​
Function
1
Line voltage see rating plate
2
Relay output K1 for fault reporting = factory function, max. contact load AC 250 V 2 A- During operation the relay is energised, i.e. the connections 11 and 14 are bridged- In case of a fault, the relay is de-energised, i.e. the connections 11 and 12 are bridged- In case of a shutdown using the enable (D1 = Digital In 1) the relay remains energised
3
Digital enable input = factory function- Device ON when contact closed- Device Off when contact open
4
External speed setting
5
Input 0...10 V, 4...20 mA, 0...100 % PWM
