K Okrogli kanalski ventilatorji

Visokokakovostni radialni ventilator za okrogle kanale

Na voljo z motorji AC in EC
Notranja in zunanja namestitev
Vključen montažni nosilec
Hrupno in energetsko optimiziran rotor Sileo

Tip motorja

Premer kanala [mm]

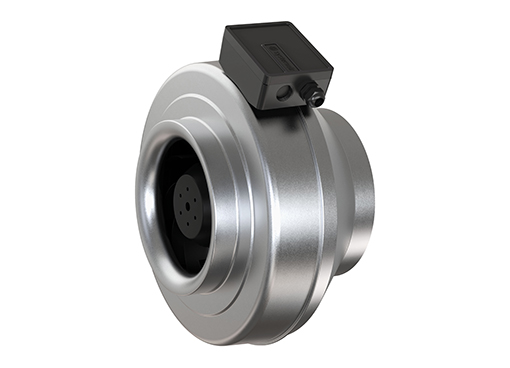

K 150 EC sileo ventilator#88595

Frekvenca: 50/60 Hz

Kontaktirajte prodajo

Prilagodljivost

Ventilator K se lahko uporablja za dovod ali odvod zraka in je zasnovan tako, da ga lahko namestite na poljubno mesto. To zagotavlja, da se lahko ventilatorji uporabljajo v različnih komercialnih in domačih aplikacijah.

Zanesljivost

Zračno neprepustno ohišje in odpornost proti koroziji omogočata uporabo na prostem in v zaprtih prostorih. Kombinacija zanesljivega ohišja in konstrukcije motorja zmanjšuje potrebo po vzdrževanju ventilatorjev in omogoča dolgo neprekinjeno delovanje.

Zmogljivost

Hrupno optimiziran radialni rotor Sileo je skupaj z visoko učinkovitim zunanjim rotorskim motorjem zasnovan tako, da zagotavlja visoko raven zmogljivosti za minimalno porabo energije in največjo učinkovitost.

Dodatki

Ventilator K lahko izberete skupaj z različnimi vrstami dodatne opreme, kot so hitre objemke, grelniki, filtri, lopute itd.

Systemair dodatna oprema – popoln ujem!

Prihranite čas pri načrtovanju ter namestitvi in si hkrati zagotovite najbolj optimalno rešitev prezračevanja za vaš projekt.

Raziščite prednosti

Dodatna oprema za ventilator K

Montažne objemke za okrogle kanale

ECBasic

Serija krmilnikov z analognim izhodnim signalom 0-10V

LDC

Dušilec zvoka za okrogle kanale

Certifications

Green Ventilation

Naše lastno merilo okoljske uspešnosti vas usmerja k najbolj trajnostnim rešitvam v našem portfelju. Do oznake Green Ventiulation™ so upravičeni le izdelki, ki izpolnjujejo niz enostavno preverljivih minimalnih zahtev glede energetske učinkovitosti, kakovosti zraka v prostoru, varnosti in podobno.

Tehnične specifikacije

Features

Zgradba

Ohišje iz pocinkane jeklene pločevine, korozijski razred C3, je popolnoma zrakotesno, razred C, v skladu z EN1751. Ventilator je opremljen z zunanjo priključno omarico z zaščitnim razredom IP55.

Vetrnica

Ventilatorji K uporabljajo nazaj ukrivljene radialne lopatice. Ta so iz lahkega, trpežnega poliamida, ojačanega s steklenimi vlakni, dinamično uravnotežena in združena z ustreznimi motorji z zunanjim rotorjem.

Motor

Odvisno od modela Ventilatorji K so opremljeni z motorji z zunanjim rotorjem AC ali motorji EC z zunanjim rotorjem z visokim izkoristkom. Vsi motorji so primerni za 50 Hz in 60 Hz.

Zaščita motorja

Ventilatorji z motorji na izmenični tok imajo vgrajeno toplotno zaščito z ročno (električno) ponastavitvijo. Velikost 100 in 125 ima impedančno zaščito motorja.

Ventilatorji z motorji EC imajo vgrajeno elektronsko toplotno zaščito, vključno z zaščito pred zaklenjenim rotorjem in mehkim zagonom.

Nadzor

Ventilatorji z EC motorjem z vgrajenim potenciometrom za nastavitev delovne točke se lahko krmilijo tudi z zunanjim signalom 0-10V.

Ventilatorji z AC motorjem se lahko krmilijo s 5-stopenjskim ali brezstopenjskim regulatorjem hitrosti.

Namestitev

Ventilatorje K lahko s priloženimi montažnimi nosilci namestite na poljubnem mestu, tako v zaprtih prostorih kot na prostem . Vsi modeli imajo 25 mm dolgo vtičnico, ki je odlično zasnovana za povezavo okroglega kanala s hitrimi sponkami, ki preprečujejo vibracije kanala.

Vgradnjo je mogoče kombinirati s filtrirnimi škatlami, dušilci zvoka in drugimi mehanskimi dodatki s seznama priporočene opreme.

Tehnični podatki

Article Name

K 150 EC sileo ventilator

Trade name

Systemair

Article number

#88595

230V 1~ 50/60Hz
Nominalni podatki
Napetost (nominalna)	230	V
Frekvenca	50; 60	Hz
Faze	1~
Priključna moč	84	W
Priključna moč kW	0,084	kW
Priključni tok	0,755	A
Vrtljaji vetrnice	3.293	rpm
Pretok zraka	maks 598	m³/h
Temp. transportiranega zraka	maks 55	°C
Maks. temp. transportiranega zraka (s hitrostno regulacijo)	55	°C
Podatki o zvoku
Zvočni tlak na 3m (20m2 prostor)	42	dB(A)
Zaščita / klasifikacija
Zaščitni razred, motor	IP54
Izolacijski razred	B
Podatki v skladu z ErP
Pripravljeno za ErP	ErP 2018
Dimenzije in teža
Dimenzije kanala; Okrogel, vstop	150	mm
Dimenzije kanla; Okrogel, izstop	150	mm
Teža	3,3	kg
Drugi
Tip motorja	EC

Ecodesign

230V 1~ 50/60Hz
Produkt
Ime znamke	Systemair
Ime produkta	K 150 EC sileo
Ecodesign
Skladno z direktivo ErP	2018
Kategorija naprave	NRVU
Pogon	Integriran VSD
Tip naprave	UVU
Tip vračanja odpadne toplote	Brez
Temperaturno razmerje (UVU)	Ni v uporabi
qv nominalni	0,0745	m³/s
P nominalna	0,084	kW
Ps nominalen	410	Pa
Učinkovitost ventilatorja	36,5	%
Zunanje puščanje	0	%
Zvočna moč (LWA)	49	dB(A)
Osnovna enota
Skladno z direktivo ErP	2018
Kategorija naprave	NRVU
Tip naprave	UVU
Pogon	Integriran VSD
Tip vračanja odpadne toplote	Brez
Temperaturno razmerje (UVU)	Ni v uporabi
qv maksimalni	533	m³/h
P maksimalna	84	W
Zvočna moč (LWA)	49	dB(A)
qv referenčni	0,103	m³/s
Ps refereni	50	Pa
SPI	0,196	W/(m³/h)
CTRL	0,65
MISC	1,1
x-vrednost	2
AEC povprečje	245	kWh
AHS hladu	245	kWh
AEC toplote	245	kWh
AHS povprečje	104	kWh/a
AHS toplote	104	kWh/a

Zmogljivost

Dimenzije

ØA

286

ØB

149

202

152

Dokumentacija

Dokumenti

INSTALLATION OPERATION AND MAINTENANCE INSTRUCTION K KV PRIO SI

‌

INSTALLATION OPERATION AND MAINTENANCE INSTRUCTION K KV PRIO SI 010

‌

COMMISSIONING RECORD FANS EN

‌

BIM

‌

Ožičenje

Terminal	Cable	Description
N	BU = Blue
L	BK/BN = Black or Brown
GND	GY = Green/Yellow
1	WH = White	Tacho output, Isink max 10mA
2	BU = Blue	GND
3	YE = Yellow	Control input 0-10 VDC/PWM
4	RD = Red	Output 10 VDC max 1.1 mA
Internal potentiometer is mounted (removable) on the terminal block from the factory. Remove the internal potentiometer when you use an external speed controller for the EC fan.
