Pro svěží a čistý pocit v každé místnostiSAVE Vzduchotechnické jednotky
Zdravý vzduch v každé domácnosti
ℹ Ve 4.Q 2025 dojde ukončení výroby jednotek VTR 300/B s plnou náhradou nové verze jednotek VTR 350/B.
Minimální provozní náklady
Nízké interní tlakové ztráty jednotky, filtry s nízkou tlakovou ztrátou a maximální účinnost ventilátorů s EC technologií a rekuperace tepla zaručují minimální spotřebu energie pro větrání (SFP ~ 1kW/m3/s)
Vlhkost vzduchu
Vestavěné čidlo vlhkosti, správná volba typu ZZT a řídící systém SAVE CONTROL zajistí správnou vlhkost ve větraném prostoru dle požadavku zákazníka pro dosažení optimální kvality vnitřního vzduchu.
Inteligentní SAVE CONTROL
Regulační systém nabízí mnoho funkcí, které podporují energetickou úspornost zařízení. Průvodce spuštěním nebo externí svorkovnice CB usnadňuje zprovoznění resp. zapojení externích komponent. Pouze lokální ovládání je možné základním ovladačem SAVE LIGHT nebo pokročilejším SAVE TOUCH. Pro vzdálený i lokální přístup je možné využít modul SAVE CONNECT 2.0, který je nově již součástí dodávky jednotky.
Zpětné získávání tepla
Rotační regenerační výměníky mají vysokou celoroční teplotní účinnost, není nutné je napojovat na odvod kondenzátu a navíc dokáží přenášet a řídit přenos vlhkosti. U deskových protiproudých výměníků, kde jsou proudy vzduchu zcela odděleny vlhkostní čidlo umožňuje proaktivní odmrazování.
Vysoká třída filtrace vzduchu
V jednotkách SAVE jsou filtry splňující nejvyšší standardy normy ISO 16890, které ochrání vaše zdraví. Pro každý typ jednotky jsou připraveny standardní filtrační sady i sady s vyšším stupněm filtrace zpravidla pro přívodní vzduch.
Energetická účinnost a certifikáty
Certifikát Eurovent v oblasti RAHU deklaruje parametry jednotek. Testování bylo provedeno dle EN13141-7:2010, která u jednotek ověřuje výkonové křivky, účinnost rekuperace, hluk, spotřebu energie apod. Jednotky jsou v seznamu výrobků a technologií (SVT) pro program Nová zelená úsporám.
SAVE VSR 700 #488866
PopisRekuperační jednotka SAVE VSR 700 je díky své konstrukci a parametrům určena k větrání nejen rezidenčních objektů, ale také k větrání komerčních prostorů a školních tříd s podlahovou plochou až do cca 500 m² (doporučení Systemair). Nízké vnitřní tlakové ztráty snižují spotřebu elektrické energie na minimum, což potvrzují nízké hodnoty SFP (kW/m3*s) faktoru jednotky. Vzhledem k horizontální orientaci hrdel je jednotka SAVE VSR 700 určena pro parapetní nebo podstropní montáž. KonstrukceDvojitý plášť jednotky je vyroben z pozinkovaného ocelového plechu a je vyplněn 50 mm vrstvou tepelné a protihlukové izolace z minerální vlny. Jednotka se vyrábí v univerzálním provedení, je vybavena panelovými filtry pro přívod ePM1 60% a odvod ePM10 50%, účinnými ventilátory s EC motory, rotačním regeneračním výměníkem a elektrickým ohřívačem o výkonu 1,67 kW. Rotační výměník s dvojitým kartáčovitým těsněním (omezení prostupu odvodního vzduchu do přívodu) je poháněn EC motorem s minimálním příkonem. Jednotku lze doplnit vodním ohřívačem VBC, vodním chladičem CWK nebo přímým výparníkem DXRE, jež se instalují do potrubní trasy (volitelné příslušenství). Externí svorkovnice CB usnadňuje propojení externího příslušenství jednotky díky vstupům a výstupům včetně rozhraní RS485 pro ModBus RTU. Lze do ní zapojit přes kabel (4P4C s RJ10) i ovladač, který není součástí dodávky. Připojení jednotky k elektrické síti je přes standartní jednofázovou zásuvku 230/50Hz. Součástí dodávky je elektrický kabel o délce 1m. Řídicí systém SAVE ControlJednotka je vybavena inteligentním vestavěným řídicím systémem SAVE Control, který umožňuje variabilně zvolit ovládání:SAVE LIGHT - jednoduchý ovladač pro základní řízení (stupně otáček, indikace alarmu a výměny filtrů)SAVE TOUCH - dotykový ovladač je koncipován jako Smartphone a nabízí plné ovládání jednotkySAVE CONNECT 2.0 – modul pro lokální nebo vzdálené řízení přes aplikaci SAVE CONNECT (pro iOS i Android) je nově součástí dodávky jednotkyPrůtoky vzduchu v jednotlivých stupních otáček (maximální, vysoké, normální, nízké, minimální), se pro přívodní a odvodní ventilátor nastavují samostatně a lze tak docílit požadovaného přetlaku, podtlaku nebo rovnotlaku. Jednotlivé funkce a režimy vždy využívají některý z těchto stupňů. Vestavěné čidlo vlhkosti společně s řízením otáček ventilátorů nebo rotačního regeneračního výměníku může zajištovat snižování vlhkosti ve větraném prostoru resp. ovlivňovat účinnost přenosu vlhkosti. Funkce regulaceMANUAL, AUTO, řízení přenosu vlhkosti, řízení dle vlhkosti / CO2, týdenní program, rekuperace chladu, CAV/VAV řízení, volné chlazení, kompenzace průtoku vzduchu dle venkovní teploty, ECO, dále je možné aktivovat různé režimy jako např. provětrání, návštěva, krb, mimo domov, dovolená - bližší popis v katalogu resp. níže… CertifikaceJednotka SAVE VSR 700 získala certifikát Eurovent. Testování bylo provedeno dle evropské normy EN13141-7:2010. Jednotky SAVE VSR 700 jsou zapsané na seznamu výrobků a technologií (SVT) schválených pro program Nová zelená úsporám a to pod kódem SVT35107.
Novinky v portfoliu rezidenčního větrání
Seznamte se s nejnovějšími energeticky úspornými produkty rezidenčního větrání a připravovanými výrobky, které na trh uvedeme v blízké době.
)
)
)
)
)
)
Pro nové stavby i pro rekonstrukce
SAVE větrací jednotky jsou vhodné jak pro nové tak i pro rekonstruované budovy.
Flexibila použití jednotek
)
)
)
Jednotky s vertikálním připojením
Pro nástěnnou nebo podlahovou montáž až do 550 m² větraného prostoru.
)
Jednotky s horizontálním připojení
Pro parapetní nebo podstropní montáž až do 400 m² větraného prostoru.
)
Jednotky pro podstropní montáž
Pro stropní nebo nástěnnou montáž až do 300 m².
Cenové nabídky pro rodinné domy
Komplexní větrací systém
Rámcové cenové nabídky na dodávku rekuperační jednotky včetně potrubního systému TUBE, distribučních elementů a dalšího příslušenství. Dokument obsahuje i příklady řešení včetně půdorysů.
Zvolte si způsob ovládání
K regulaci SAVE Control si můžete sami zvolit způsob ovládání přesně dle vašich potřeb. Zvolte si mezi dvěma typy lokálních ovladačů nebo spravujte svou jednotku vzdáleně.
)
SAVE LIGHT
Ekonomický ovládací panel se základními funkcemi vyvinutý přímo pro koncové zákazníky.
)
SAVE TOUCH
Designový ovládací dotykový panel pro náročné zákazníky.
)

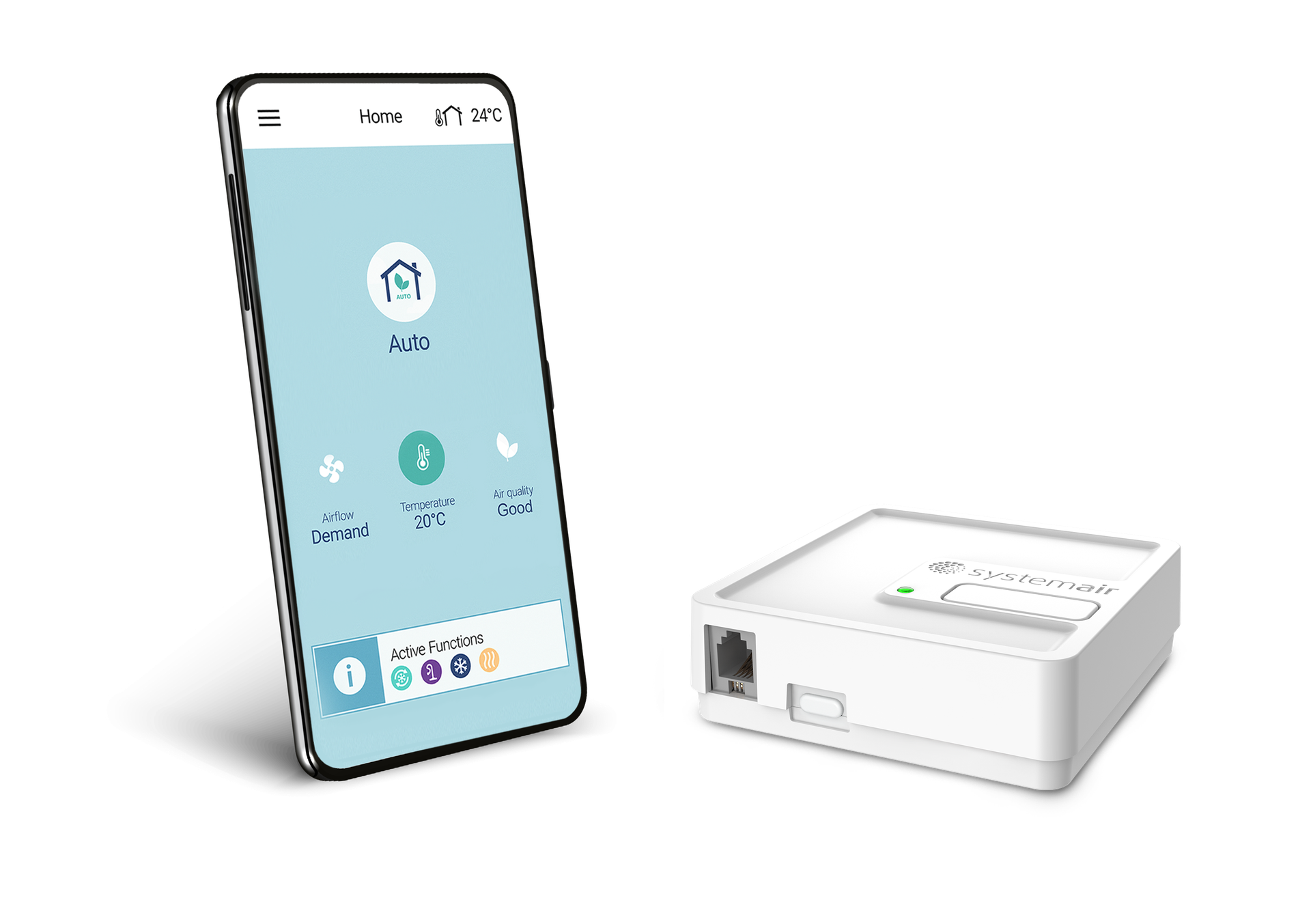

SAVE CONNECT
Platforma pro vzdálené ovládání a správu pomocí mobilní aplikace nebo SAVE CONNECT PORTAL.
SAVE CONNECT 2.0
Instruktážní videa
Uvedení do provozu pomocí webového rozhraní.
Jak nastavit připojení k internetu pomocí webového rozhraní.
Jak nastavit připojení k internetu pomocí ovládacího panelu SAVE TOUCH.
Jak nastavit mobilní aplikaci SAVE CONNECT.
Nová zelená úsporám
Dotační program
Program dotující energetické úspory v domácnostech i nadále podporuje větrání (podoblast podpory C.4).
Přejít na stránky Nová zelená úsporám.
Kompletní řada jednotek SAVE je pro tento program schválena a jednotlivé SVT kódy naleznete v seznamu.
Certifikace
Načítám...
Vlastnosti
Ovládání jednotky
MANUAL – v manuálním režimu lze nastavit průtok vzduchu ve třech stupních (vysoké, normální, nízké) nebo lze jednotku vypnout
AUTO – v automatickém režimu může jednotka pracovat dle týdenního programu, tzv. na požadavek dle čidel CO2 nebo vlhkosti nebo pomocí externího signálu od BMS
Týdenní program – program umožňuje pro zvolené dny v týdnu nastavit až 4 časové periody během dne. Nastavení průtoku vzduchu (stupeň otáček / dle požadavku) a teploty (odchylka 0-10°C) se provádí samostatně pro období, kdy je perioda aktivní a inaktivní.
Funkce SAVE Control
Řízení dle požadavku (vlhkosti / CO2) – jednotka se snaží zajistit požadovanou kvalitu vnitřního vzduchu pomocí regulace množství vzduchu. Otáčky ventilátorů jsou řízeny 0-10V dle signálu z čidel. Pro měření hodnoty vlhkosti lze použít vestavěné nebo externí čidlo, pro měření CO2 pouze externí.
Řízení přenosu vlhkosti - díky vestavěnému vlhkostnímu čidlu na straně odvodního vzduchu a plynule řízenému rotačnímu rekuperátoru dokáže systém SAVE control regulovat nejen teplotní účinnost výměníku, ale i účinnost přenosu vlhkosti. Nízká stejně jako vysoká vlhkost může působit negativně na lidské zdraví. Systém SAVE control je tak schopen přivádět do prostoru vzduch požadovaných parametrů.
Funkce SAVE Control
ECO – ekonomický režim je proaktivní funkce šetřící náklady na dohřátí přívodního vzduchu. Při aktivaci této funkce se nastavuje přípustná odchylka (0-10°C), která omezuje spínání el. dohřevu v případě, kdy není zadané teploty dosaženo díky rekuperaci. ECO režim v sobě zahrnuje i funkci tzv. ”volného vytápění”. Pokud je venkovní teplota vzduchu během noci příliš nízká a vzduch musí být během noci dohříván dokonce i pro dosažení snížené teploty (nastavená teplota snížená o přípustnou odchylku), systém si tuto informaci ”zapamatuje” a aktivuje funkci ”volného vytápění”. Do vnitřního prostoru je následující den přiváděn vzduch o vyšší teplotě (pouze využitím rekuperace) a akumulované teplo v interiéru je využito během další chladné noci, aby se co nejvíce omezilo použití ohřívače jednotky. Sníženou hodnotu teploty přívodního vzduchu reflektují i režimy NÁVŠTĚVA, MIMO DOMOV a DOVOLENÁ.
Funkce SAVE Control
Řízení teploty – regulaci teploty je možné zvolit dle teploty přívodu nebo odvodu vzduchu, popř. dle teploty v místnosti.
Volné chlazení - v letním období funkce volného chlazení využívá chladný venkovní vzduch pro vychlazení vnitřních prostor během noci. Díky tomu další den oddaluje naakumulovaný chlad vyhřátí interiéru a snižuje tak náklady na jeho vychlazení.
Rekuperace chladu - funkce se po jejím nastavení v ovladači aktivuje automaticky v případě, že teplota odváděného vzduchu je nižší (o 2°C) než teplota venkovního vzduchu. Tím se dosáhne předchlazení přiváděného vzduchu a sníží se tak náklady na případné dochlazení vnitřního prostoru.
Funkce SAVE Control
Kompenzace průtoku vzduchu dle venkovní teploty - po aktivaci této funkce dojde při extrémně nízké venkovní teplotě ke snížení průtoku vzduchu, což vede k úsporám energie na dohřátí vzduchu.
CAV/VAV řízení - sada CAV/VAV (CAV KIT) v režimu CAV schopna udržovat konstantní průtok vzduchu, což je vhodné při napojení více jednotek na jedno nasávací potrubí v bytovém domě. Režim VAV je určen pro případ udržování konstantního tlaku v potrubí v součinnosti s regulátory variabilního průtoku vzduchu OPTIMA.
Další funkce – ostatní funkce resp. režimy větrání jako DOVOLENÁ, MIMO DOMOV, DIGESTOŘ, PROVĚTRÁNÍ, NÁVŠTĚVA nebo VYSAVAČ se aktivují po sepnutí na ovladači SAVE Touch (případně sepnutím digitálního kontaktu).
Externí svorkovnice CB
Připojovací svorkovnice CB - snadné připojení veškerého externího příslušenství jednotky.
Obsahuje:
připojovacím rozhraním pro ModBus (RS485)
5 univerzálních vstupů
2 analogové vstupy
4 digitální vstupy
3 analogovými výstupy
3 svorky pro napájení 24V.
Port RJ10 pro připojení ovladače.
