Atex-klasse

Manuel eller aktuatormekanisme

Vær effektiv

Inspektionsåbninger

Mod antænding

Beskyttelsesniveau for udstyr

Temperaturklasse

Atex brand- og røgspjæld repræsenterer passiv brandbeskyttelse, der er designet ved hjælp af kompartmentering for at forhindre spredning af giftige gasser, røg og brand. Standardbrand- og røgspjæld er konstrueret og certificeret i overensstemmelse med EN 15650 og testet for EIS-kriterier i henhold til EN 1366-2. Brand- og røgspjæld udgør sammen med deres installation en uadskillelig del af en brandmodstandsevnevurdering

Denne Atex-version er ændret i henhold til direktiv 2014/34/EU, som fastsætter de tekniske krav til materiel og sikringssystemer til anvendelse i eksplosionsfarlige atmosfærer

Brandspjæld repræsenterer passiv brandsikring, designet med hjælp af brandsektionsadskillelse til at forhindre spredning af giftige luftarter, røg og ild. Standardbrandspjæld er designet og certificeret ifølge EN 15650 og EIS-testkriterierne i EN 1366–2. Brandspjældet og dets installation udgør en uadskillelig del i forhold til vurderingen af brandmodstandsdygtigheden. Denne Atex-version er udvidet med 2014/34/EU-direktivet, som beskriver de tekniske krav for udstyr og beskyttelsessystemer tiltænkt brug i potentielt eksplosionsfarlige atmosfærer. Atex-brandspjæld er designet for gruppe II kategori 2 G og 2 D for antændelse af gaseksplosionsgruppe IIB og støveksplosionsgruppe IIIB, temperaturklasse T100 °C (aktiveringstype H2-EX kun T6) og udstyrsbeskyttelsesniveau Gb og Db ifølge EN ISO 80079-36.2016.

Tykkelse af hus, klasse “C“ i henhold til EN 1751

• Egnet for gas og støv, eksplosionsfarlig atmosfære

• To inspektionsåbninger for alle størrelser over 200x200 mm

• Mange forskellige installationer op til EI120S

Spjældinstallation med op til 4 spjæld og maksimumsstørrelse på 3260 × 2060 mm

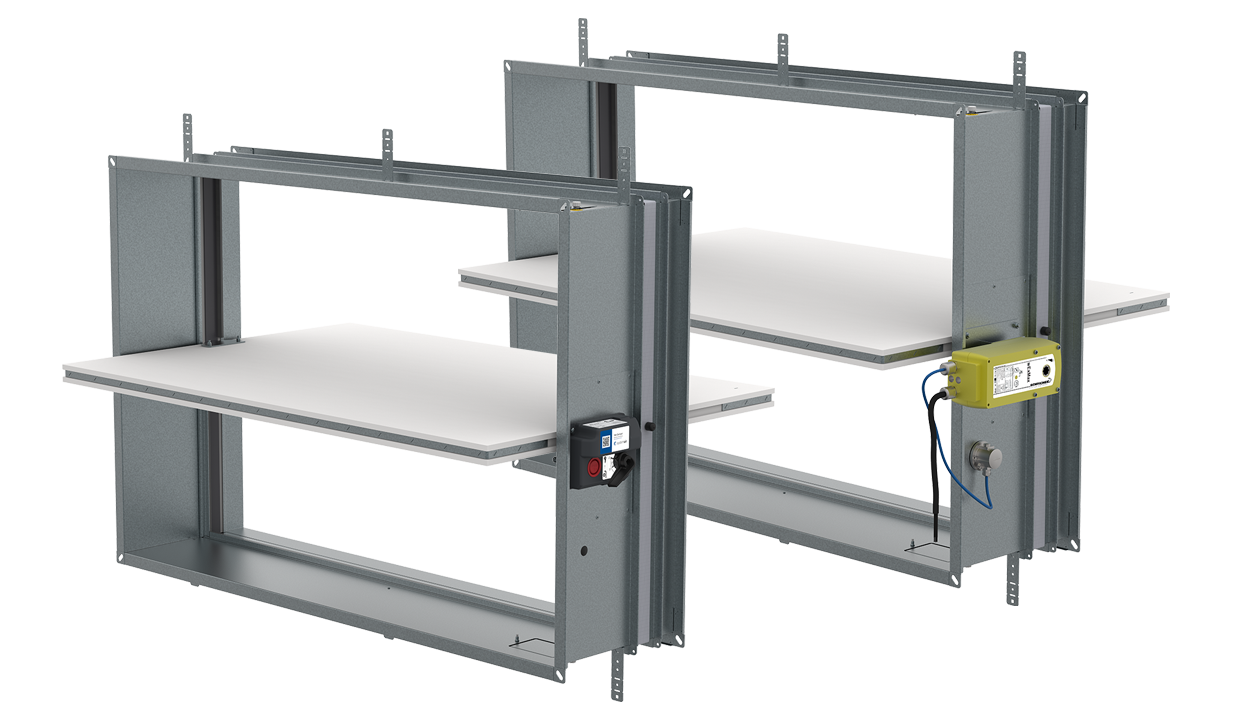

Atex-brandspjæld med maksimal brandmodstandsdygtighed på 120 minutter og et samlet integreret design. Størrelsesområde fra 100x100 til 1200x800 mm.

Rektangulær brandspjæld med maksimal brandmodstandsdygtighed på 90 minutter. Konstruktion af to kroppe af plademetal, som er ledende forbundet gennem en ramme af kalciumsilikat. Bredde over 1200 mm og/eller højde over 800 mm op til maksimumstørrelse 1600x1000 mm.

Rektangulær brandspjæld med maksimal brandmodstandsdygtighed på 120 minutter. Konstruktion af to kroppe af plademetal, som er ledende forbundet gennem en ramme af kalciumsilikat. Bredde over 1200 mm og/eller højde over 800 mm op til maksimumstørrelse 1600x1000 mm.

Som standard leveres alle manuelt betjente brandspjæld med manuel betjening, eventuelt med mikroomskiftere og elektromagneter. I tilfælde af brand lukker brandspjældet automatisk efter den termiske sikring er sprunget. Efter lukning af spjældbladet, låses det mekanisk på plads og kan kun åbnes manuelt. Aktuatormekanismen aktiveres, når lufttemperaturen i kanalen når 74°C og spjældet lukker inden 10 sekunder efter sikringen er sprunget.

Atex-brandspjæld med en aktiveringsmekanisme med dæksel, håndsving og udløsningsmekanisme med returfjeder, der aktiveres af en termo-smeltesikring indstillet til 74 °C (ved bestilling 100 °C).

 - Zone: 1, 2 (Gb, grænse T6), 21, 22 (Db, grænse T85°C)

Brandspjæld med aktiveringsmekanisme H0 + åben og lukket angivelse med kontaktafbrydere på AC 230 V eller AC/DC 24 V. Atex-temperaturklasse reduceret til T85°C in Db and T6 in Gb.

Som standard leveres alle manuelt betjente brandspjæld med aktuator og mikroafbrydere. Et brandspjæld kan udstyres med fjederaktuator, som lukker spjældet efter kommandoen fra byggeadministrationssystemet eller efter, at den termoelektriske sikring er sprunget. Brandspjældene styret af spjældmotor er som standard forsynet med en termosikring, der aktiverer lukning af spjældet, når temperaturen har nået eller overskredet en omgivende temperatur på 72 °C. Strømkredsløbet for spjældmotoren afbrydes, og dens fjeder lukker spjældbladet inden for 20 sekunder.

Atex-brandspjæld med aktiveringsmekanisme med Atex fjederbaseret Schischek ExMax-aktuator (med universel forsyningsenhed 24 V….240 AC/DC) med elektrotermisk sikring 72°C og hjælpekontakter.

Brandspjæld har kabinet fremstillet af galvaniseret metalplade. Blade med asbestfrie isolerende stoffer har gummipakning til kold røg og brandhæmmende pakning, udvider sig i tilfælde af brand. Alle bevægelige dele er strømførende tilsluttet for at fjerne elektrisk spænding.

Produktet indeholder galvaniseret metalplade, calciumsilikat, brandsikret kulfiberglas, polyurethanskum og ethylen- og propylengummi. De behandles ifølge lokale bestemmelser. Produktet indeholder ingen farlige stoffer udover lodningen i termosikringen, som indeholder et milligram bly.

Detaljeret information om tilbehør til FDR-3G….EX, FDS-EI90S…EX og FDS-EI120S…EX findes i SystemairDESIGN under brandspjældtilbehør.

• IKOWS-FD: Installationskit til installation på væggen og ud af væggen med Promatect-plader

• Brandspjældet er egnet til brug ved en omgivelsestemperatur på Ta = 0°C/+60°C. For ekstra elektrisk udstyr (grænseafbryder, temperatursensor, servo-drive) reduceres temperaturområdet til området for det anvendte apparat.

• De elektriske apparater installeret sammen med spjældet skal have samme type beskyttelse som den definerede zone.

• Temperaturklassen for udstyret for temperatur af procesmediet ifølge tabellen:

Den maksimale temperatur af procesmedie er 60°C:

• Initialiseringstemperatur for varmesikringer : ≥ 72°C

Den maksimale temperatur af procesmedie er 85°C:

• Initialiseringstemperatur for varmesikringer : ≥ 100°C
