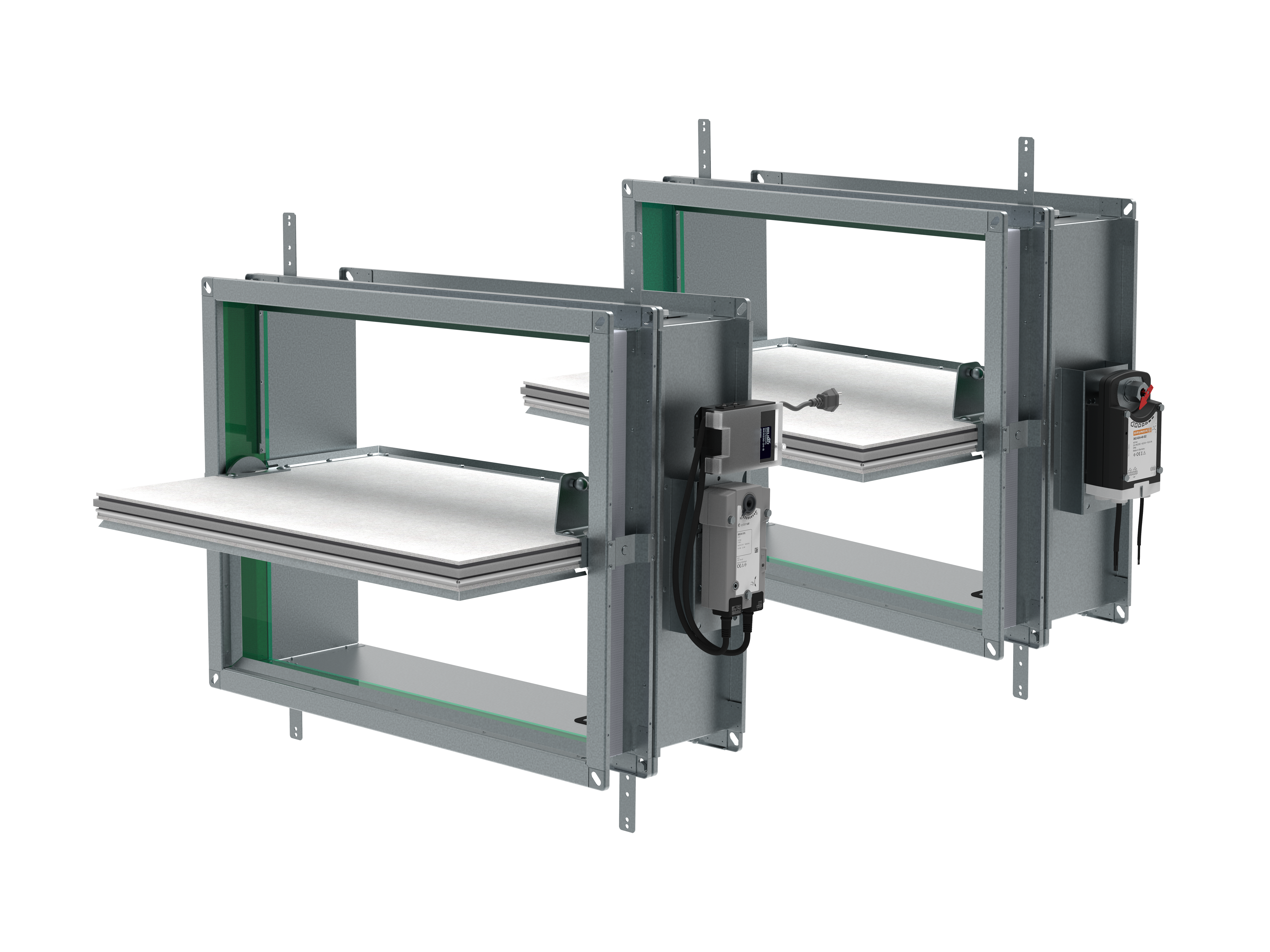

S-SA2 Eckige Entrauchungsklappen

Beschreibung

Entrauchungsklappen sind für mechanische oder natürliche Rauch- und Wärmeabzugsanlagen konzipiert. Sie garantieren die Absaugung von Feuer und Heißgasen und einer gezielten Frischluftzufuhr innerhalb der Brandabschnitte. Entrauchungsklappen sind mit einem federlosen Stellglied ausgestattet, daher haben sie zwei Sicherheitsstellungen "offen" und "geschlossen" und benötigen auch im Brandfall Strom.

Highlights

AA - automatische Aktivation (die Sicherheitsstellung wird innerhalb von 60 Sekunden erreicht). Es ist keine thermische Isolierung um das Stellglied herum erforderlich.

Kann für Single wie auch für Multi Brandabschnitte verwendet werden.

Druckstufe 3 (-1500 Pa .… 500 Pa)

Gehäuse Dichtheitsklasse nach EN 1751, Klasse C

Klappe Dichtheitsklasse nach EN 1751, Klasse 3

Leichtbau-Blechkonstruktion

Feuerbeständigkeit

Die Entrauchungsklappen S-SA2 und S-SA2L sind CE-zertifiziert nach EN 12101-8:2011. Geprüft nach EN 1366-10:2011 + A1:2017 und klassifiziert nach EN 13501-4:2016. Die Entrauchungsklappe bildet zusammen mit ihrem Einbau einen untrennbaren Bestandteil der Feuerwiderstandsklasse.

Produkttypen

S-SA2: Rechteckige Entrauchungsklappe für Wand- und Deckenmontage. Abmessungen in mm: Breite x Höhe 200 x 200 bis 1600 x 1000

S-SA2L: Rechteckige Entrauchungsklappe für vertikalen und horizontalen Kanaleinbau Abmessungen in mm: Breite x Höhe 200 x 200 bis 1600 x 1000

Design

S-SA2 und S-SA2L haben ein verzinktes Blechgehäuse. Die Klappe ist aus Kalziumsilikatplatten gefertigt. Das geschlossene Klappenblatt wird durch eine aktive, intumeszierende Dichtung abgedichtet, um die Ausbreitung von Wärme und Rauch zu vermeiden. S-SA2L hat einen zusätzlichen Rahmen aus Kalziumsilikatplatte auf dem Gehäuse im Klappenbereich und eine Kanalverlängerung mit verzinktem Blech.

Materialzusammensetzung

S-SA2 Das Produkt enthält verzinktes Blech, Kalziumsilikatplatten, feuerfeste Kohlefaserglas, Polyurethanschaum und Ethylen-Propylen-Kautschuk.

S-SA2L Das Produkt enthält verzinktes Blech, Kalziumsilikatplatte, feuerfestes Kohlefaserglas, Polyurethanschaum, Silikonklingendichtung und Ethylen-Propylen-Kautschuk. Diese werden nach den örtlichen Vorschriften verarbeitet. Das Produkt enthält keine Gefahrstoffe.

Dichtheit der Klinge und des Gehäuses

Die Entrauchungsklappen S-SA2 und S-SA2L haben standardmäßig die Dichtheitsklasse 3C (Klappe / Gehäuse) nach EN 1751.

Liste der Zubehörteile

Detaillierte Informationen zum Zubehör für S-SA2 und S-SA2L finden Sie auf Seite 13.

D1-S-S-SA2: Kanalerweiterung mit Gitter für S-SA2

K1-S-S-SA2L: Bausatz für die Kanalinstallation
