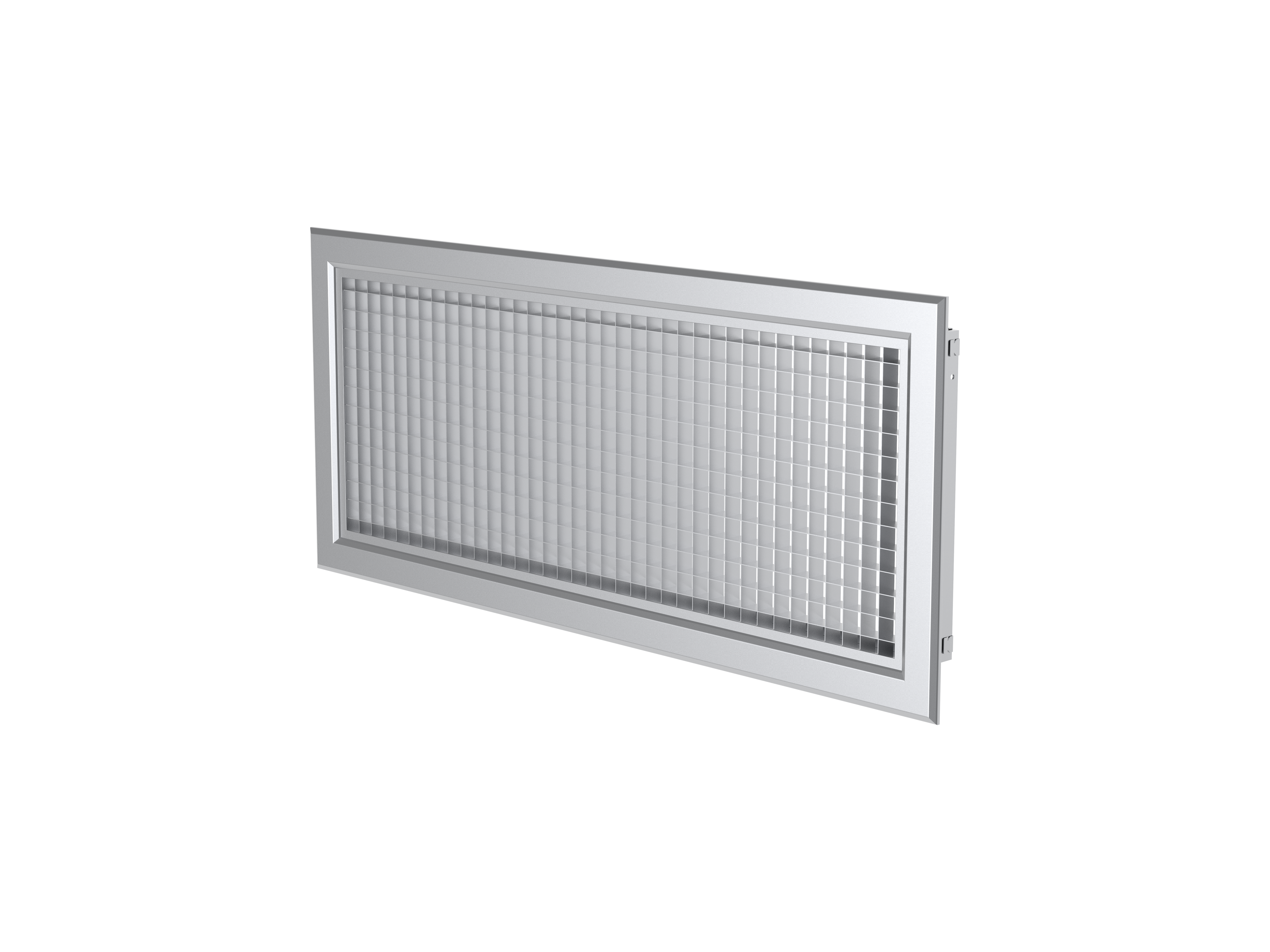

NOVA-E Lüftungsgitter

Rechteckiges Abluftgitter aus Aluminium, ideal für Abluft bei großen Luftmengen

Abluft
Aluminium-Konstruktion
Ästhetisches Design
Geringes Gewicht

Länge

Höhe

Montage

Oberflächen- beschaffenheit

NOVA-E-1-200x100-AN#64481

Abluftgitter,Alu,Schraubenbefestigung,eloxiert

Kontakt zum Vertrieb

oder Konto erstellen um online zu bestellen

Systemair DESIGN Auslegungs-Tool

Ästhetisches Design

Das rechteckigen NOVA-E-Gitters mit einer großen freien Fläche ist für Räumlichkeiten gedacht, in denen das Erscheinungsbild eine größere Rolle spielt.

Großes Abluft Luftvolumen

Das NOVA-E ist ideal für die Ableitung von großen Volumenströmen. Optional kann es in eine T-Profil-Decke eingebaut zu werden.

Aluminium-Konstruktion

Das NOVA-E Abluftgitter wird aus Aluminiumprofilen mit eloxierter Oberfläche oder mit einer pulverbeschichteten Oberfläche (RAL 9003 - signalweiß) hergestellt.

Das NOVA-E ist ein rechteckiges Aluminiumgitter mit einer großen freien Fläche von bis zu 90 %. Es ist in verschiedenen Größen erhältlich und wurde hauptsächlich für die Luftabsaugung in gewerblichen und industriellen Umgebungen entwickelt. Das Gitter wird aus Aluminiumprofilen mit eloxierter oder pulverbeschichteter Oberfläche (RAL 9003 - signalweiß) hergestellt. Andere RAL-Farben sind auf Anfrage erhältlich.

Das NOVA-E ist ideal für die Absaugung großer Luftmengen und kann in eine T-Profil-Decke eingebaut werden. Für eine gleichmäßige Luftverteilung durch das gesamte Gitter wird empfohlen, einen R-1 NOVA Regulierelement oder einen Anschlusskasten zu installieren. Ein Einbaurahmen (UR-NOVA) ist ebenfalls erhältlich. Die Aluminiumkonstruktion des Gitters ist sowohl robust als auch leicht, wodurch es einfach zu installieren und langlebig ist.

Zertifizierungen

Eco Platform: EPD Verified

Dieses Produkt wird mit einer Umweltproduktdeklaration (EPD) geliefert, die von EPD Norway, einem globalen EPD-Programmbetreiber und Mitglied der ECO Platform (https://www.eco-platform.org/who-is-participating.html ), veröffentlicht wurde. Die EPDs von Systemair entsprechen den Normen ISO 14025 und EN 15804 und unterstützen Lebenszyklusanalysen (LCAs) in allen Märkten, in denen das Produkt verwendet wird. Scrollen Sie nach unten, um die EPDs herunterzuladen.

Technische Spezifikationen

Technische Daten

Artikelname

NOVA-E-1-200x100-AN

Artikelnummer

#64481

Standard
Nenndaten
Luftvolumenstrom	138; 185; 235	m³/h
Kanalanschlussart	Rund
Druckverlust	3; 6; 9	Pa
Schallleistungspegel LWA	24; 29; 34	dB(A)
Gesamt Schalldruckpegel (10m² Sabine Raumabsorption)	20; 25; 30	dB(A)
Abmessungen und Gewichte
Gewicht	0,24	kg

Leistung

Abmessungen

Ausschreibungstext

Lüftungsgitter, mit großen freien Querschnitt, mit quadratischer Gitterstruktur. Das Abluftgitter hat eine rechteckige Bauform und wird aus Aluminiumprofilen gefertigt. Die Öffnungs-Abmessungen der Gitterstruktur sind 12,7x12,7 mm. Es kann mit Schraubenbefestigung oder Klemmfedermontage geliefert werden. Bei Klemmfedermontage wird die Verwendung des Montagerahmens empfohlen. Standardmäßig steht es in den Größen von 200x100 bis 1200x500 mm und 225x125 bis 1225x525 mm so wie eine Sondergröße für T-Profil-Decken mit einem Ratsermaß von 600mm zur Verfügung. Das Gitter kann mit einer eloxierten oder mit einer pulverbeschichteten Oberfläche in RAL9003 (Signalweiß) bestellt werden. Andere RAL-Classic-Farbtöne stehen auf Anfrage zur Verfügung.Optionales Zubehör: Gegenläufiges Regulierelement, Montagerahmen und verschiedene Anschlusskästen. - Länge: 200- Höhe: 100- Montage: Schrauben- Art der Regulierung: Ohne Regulierelement- Montagerahmen: Nicht gewählt- Oberflächen- beschaffenheit: Aluminium eloxiert
