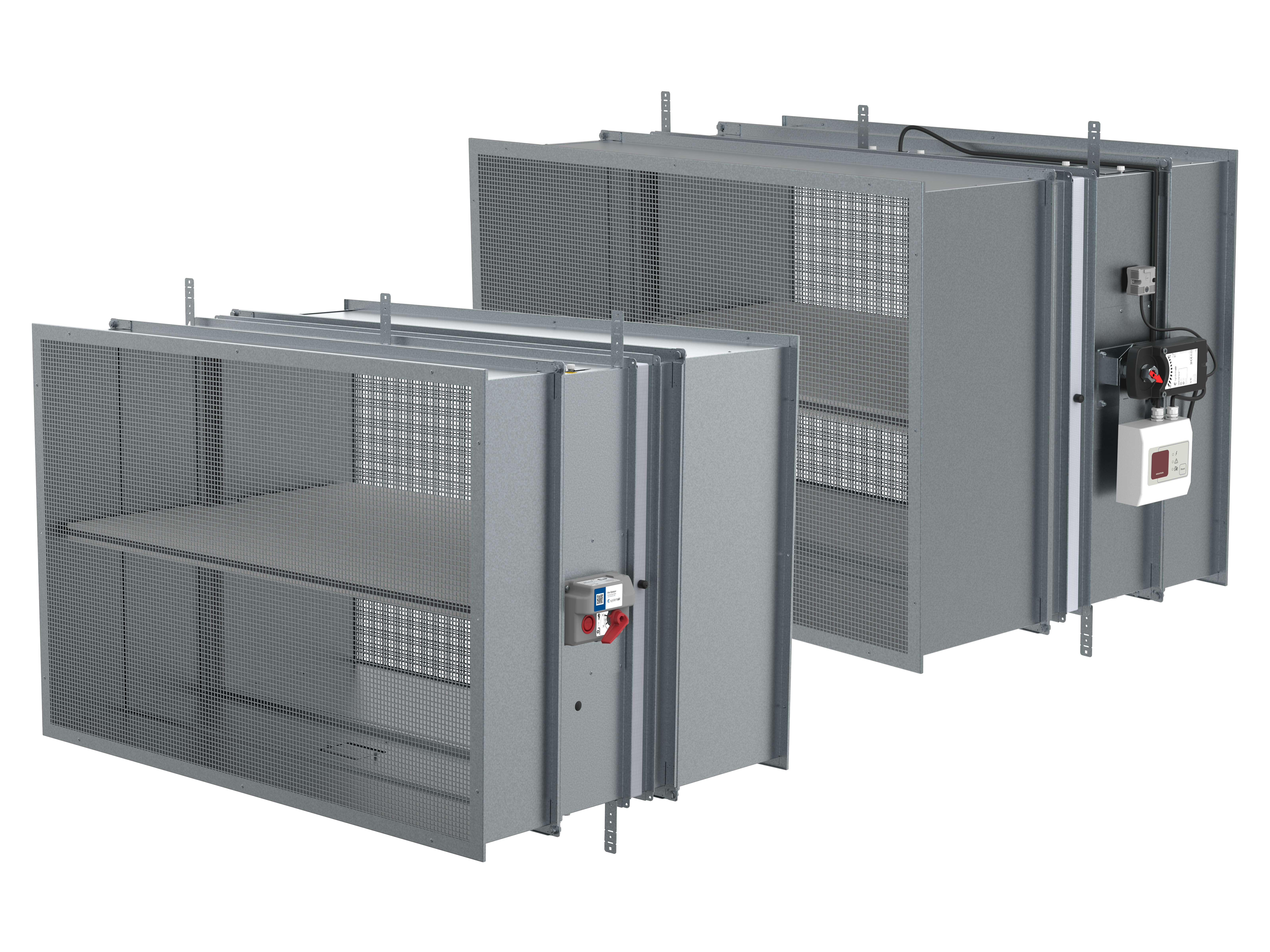

Le serrande tagliafuoco rappresentano una protezione passiva dal fuoco, sviluppate per il ripristino delle compartimentazioni in modo da evitare la diffusione di gas tossici, fumo e calore. Le serrande tagliafuoco standard sono progettate e certificate secondo la norma EN 15650 e testate in base ai criteri EIS secondo la norma EN 1366-2. La serranda tagliafuoco e la sua installazione definiscono il grado di classificazione di resistenza al fuoco. Le serrande tagliafuoco FDS-3G...OF possono essere usate come griglie di transito aria - installazione senza collegamento a canale. Le installazioni possibili sono elencate e descritte nel rispettivo Manuale di installazione. Di default, tutte le serrande tagliafuoco sono fornite con un attuatore a riarmo manuale o a riarmo automatico, opzionalmente con un rilevatore di fumo. La serranda FDR-3G…OF è dotata su entrambe le estremità di griglie che insieme con le prolunghe del condotto coprono le sporgenze della pala.

Serrande tagliafuoco ad azionamento manuale

Di default, tutte le serrande tagliafuoco ad azionamento manuale sono fornite con attuatore a riarmo manuale, opzionalmente con microinterruttori. In caso di incendio, la serranda tagliafuoco viene chiusa automaticamente. La pala si chiude dopo la fusione del fusibile termico. Dopo la chiusura, la pala può essere aperta solo manualmente. Il meccanismo di azionamento si attiva quando la temperatura dell'aria nel canale raggiunge i 74°C e la serranda si chiude entro 10 secondi dopo la rottura del fusibile.

Serrande tagliafuoco azionate da attuatore

Le serrande tagliafuoco con servomotore sono fornite con microinterruttori. Le serrande dotate di servomotore chiudono la pala quando ricevono il comando dal sistema di gestione dell’edificio o con la rottura del fusibile termico. Le serrande tagliafuoco azionate da attuatore sono dotate come standard con un fusibile termoelettrico, che attiva la chiusura della serranda dopo il raggiungimento o il superamento della temperatura ambiente di 72°C. Il circuito di alimentazione dell'attuatore viene interrotto e la sua molla chiude la pala della serranda entro 20 secondi.

I meccanismi di attivazione sono rimovibili e intercambiabili, ad esempio un meccanismo azionato da un attuatore invece di un meccanismo ad azionamento manuale.

• Tipi di attivazione con rilevatore di fumo montato

• Tenuta della cassa classe C come standard

• Due sportelli di ispezione per tutte le dimensioni

• Varietà di installazioni classificate fino a EI120S

Attuatore manuale - non può essere utilizzato per l'attivazione autonoma in rilevamento di fumo freddo.

Serranda tagliafuoco con meccanismo di attivazione con coperchio, riarmo manuale e meccanismo di rilascio con ritorno a molla attivato da termofusibile a 74°C (a richiesta 100°C).

Serranda tagliafuoco con meccanismo di attivazione H0-OF + commutatori di inizio e fine corsa 230 V AC o 24 V AC/DC.

Serranda tagliafuoco con meccanismo di attivazione H0-OF + sgancio con magnete a lancio di corrente 24 V AC/DC (lo sgancio avviene quando si attiva l'elettromagnete) + commutatori di inizio e fine corsa 230 V AC o 24 V AC/DC.

Serranda tagliafuoco con meccanismo di attivazione H0-OF + sgancio con magnete a lancio di corrente 230 V AC (lo sgancio avviene quando si attiva l'elettromagnete) + commutatori di inizio e fine corsa 230 V AC o 24 V AC/DC.

Servomotore - non può essere utilizzato per l'attivazione autonoma in rilevamento di fumo freddo.

Serranda tagliafuoco con meccanismo di attivazione con attuatore di ritorno a molla Belimo o Gruner (230 V AC) con fusibile elettrotermico 72°C e interruttori ausiliari.

Serranda tagliafuoco con meccanismo di attivazione con attuatore di ritorno a molla Belimo o Gruner (24 V AC/DC) con fusibile elettrotermico 72°C e interruttori ausiliari.

Meccanismo di attivazione con rilevamento del fumo e attuatore indipendenti - adatto per il rilevamento del fumo freddo.

Serranda tagliafuoco con meccanismo di attivazione del rilevatore di fumo (CA 230 V) e ritorno a molla Belimo o Gruner con fusibile elettrotermico 72°C e interruttori ausiliari, con unità di alimentazione e comunicazione Belimo o unità di alimentazione Gruner (attuatore alimentato tramite trasformatore e rilevatore di fumo a 24V AC/DC).

Meccanismo di attivazione dell'attuatore senza rilevazione fumi e con vari moduli di comunicazione.

Serranda tagliafuoco con servomotore Belimo (24 V AC/DC) con ritorno a molla, fusibile elettrotermico 72°C e interruttori ausiliari, completo di unità di comunicazione e controllo (SLC) BC24-G2 (THC).

Serranda tagliafuoco con servomotore Belimo (24 V AC/DC) con ritorno a molla, fusibile elettrotermico 72°C e interruttori ausiliari, completo di unità di comunicazione e controllo Belimo (230 V AC) BKN230-24-MOD (Modbus/BACnet).

Serranda tagliafuoco con servomotore Belimo (24 V AC/DC) con ritorno a molla, fusibile elettrotermico 72°C e interruttori ausiliari, completo di unità di comunicazione e controllo (230 V AC) BKN230-24-C-MP (SBS/MP)

Serranda tagliafuoco con servomotore Belimo (24 V AC/DC) con ritorno a molla, fusibile elettrotermico 72°C e interruttori ausiliari, completo di unità di comunicazione e controllo (230 V AC) BKN230-24-PL (Powerline).

Le serrande tagliafuoco hanno cassa in lamiera zincata. La pala è costituita da materiale isolante privo di amianto, è dotata di guarnizione in gomma per la tenuta ai fumi freddi e di una guarnizione intumescente che si espande in caso di incendio. La serranda tagliafuoco di troppopieno è dotata su entrambe le estremità di griglie in lamiera galvanizzata montate su prolunghe del condotto di lamiera.

Il prodotto contiene lamiere zincate, pannelli di silicato di calcio, fibra di vetro al carbonio ignifuga, schiuma di poliuretano e gomma etilene-propilenica. Questi materiali vengono elaborati in conformità alle normative locali. Il prodotto non contiene sostanze pericolose, a eccezione della saldatura nel termofusibile, che contiene un milligrammo di piombo.

Informazioni dettagliate sugli accessori per FDS-3G…OF sono disponibili in SystemairDESIGN alla voce Accessori per serrande tagliafuoco.

FDS-3G_OF Serrande tagliafuoco rettangolari
