DVG-H 710EC-XL-F400
DVG-H 710EC-XL-F400 #9995348, Torrino di estrazione fumo e calore con certificazione F400  Ventilatore di estrazione fumo e calore  Adatto per ambienti complessi  Temperature fino a 400°C  Motore esterno al flusso d'aria

DVG Torrini da tetto

Torrino di estrazione fumo e calore con certificazione F400 Ventilatore di estrazione fumo e calore Adatto per ambienti complessi Temperature fino a 400°C Motore esterno al flusso d'aria

  • Ventilatore di estrazione fumo e calore

  • Adatto per ambienti complessi

  • Temperature fino a 400°C

  • Motore esterno al flusso d'aria

DVG-H 710EC-XL-F400#9995348
Loading...
o crea account per acquistare online

Resistente e durevole

La linea DVG utilizza una combinazione di acciaio rivestito in zinco-magnesio e alluminio resistente all'acqua di mare, che la rende adatta ad ambienti costieri difficili.

Funzionamento in continuo

La linea DVG è costruita per un uso regolare e continuo a temperature di 120° e fino a 400° per brevi periodi di funzionamento. Ciò consente all'unità di funzionare in una serie di ambienti o di adattarsi a un progetto o a un'attività specifici.

Potenza e versatilità

L'unità è costruita attorno a un motore flangiato IEC alloggiato all'esterno del flusso d'aria del modello attraverso un'alimentazione a 50 Hz, mentre la versione EC può funzionare a 50/60 Hz. La velocità può essere completamente controllata tramite un convertitore di frequenza, mentre i ventilatori EC dispongono di un controllo della tensione e di un interruttore di servizio all'esterno dell'involucro

La serie di ventilatori centrifughi da tetto DVG è costruita per il funzionamento continuo in ambienti professionali esigenti. L'unità segue un design di scarico orizzontale e viene utilizzata per lo sfogo di fumo e calore in caso di emergenza o come parte della procedura di lavoro standard.

Le unità sono costruite in alluminio robusto e resistente all'acqua di mare, che ricopre un telaio in acciaio verniciato a caldo. Ciò le rende adatte all'impiego sulle coste e in una serie di ambienti complessi in cui l'affidabilità dell'estrazione è una priorità. La girante dell'unità presenta un design a pale rovesce per massimizzare l'efficienza e utilizza acciaio zincato per favorire il raffreddamento.

Il design è adatto a un uso regolare e quotidiano. L'unità può essere abbinata a un motore IE1, IE2, IE3 o EC in grado di ventilare fluidi fino a 120°C e di sopportare temperature di 400°C per un massimo di 120 minuti. L'unità DVG-H è inoltre classificata per la classe di carico neve secondo la norma SL 1000, il che la rende adatta a una serie di edifici o casi d'uso riscaldati e non riscaldati.

Ogni unità è dotata di termistori PTC integrati per evitare un'usura eccessiva. La linea è inoltre compatibile con la gamma di accessori Systemair, che comprende protezioni per il motore, silenziatori, convertitori di frequenza e altre opzioni.

Documentazione

Collegamenti elettrici

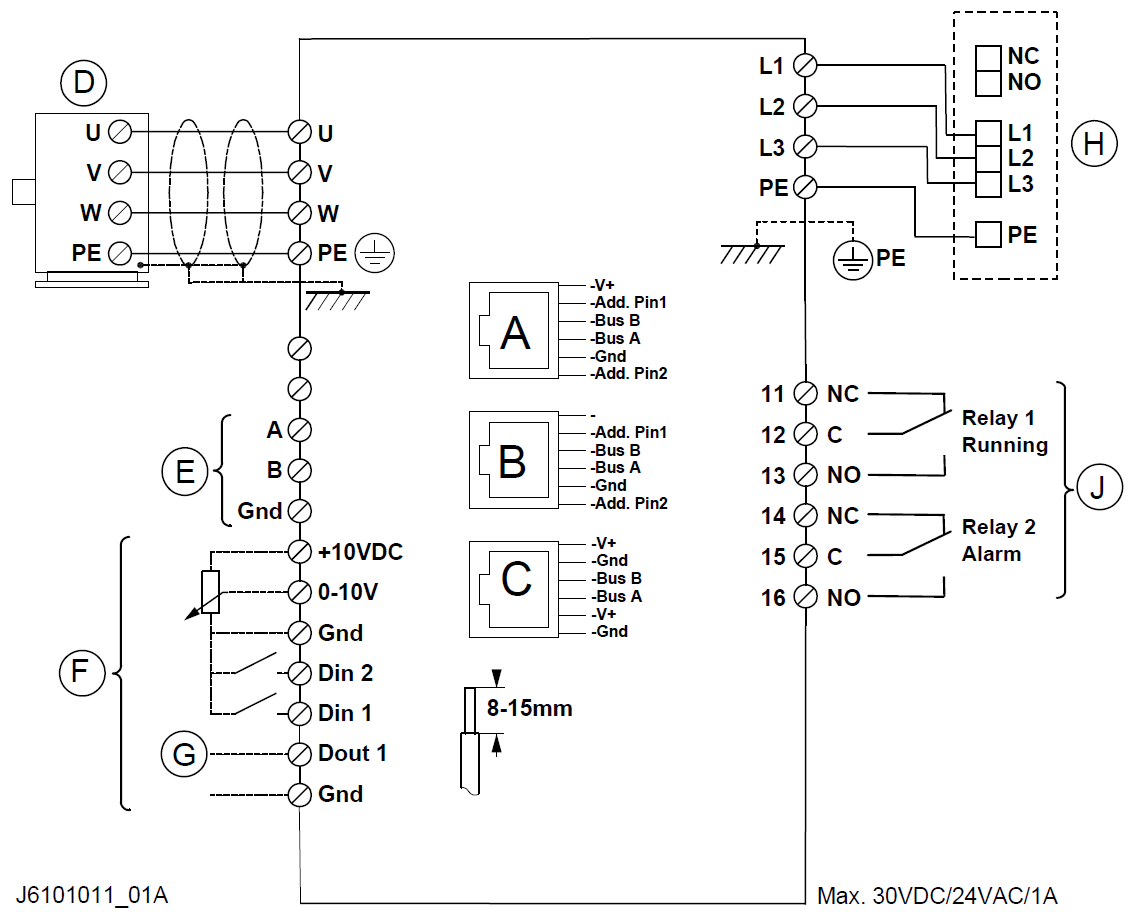

DVG #9995348, Collegamenti elettrici
DVG #9995348, Collegamenti elettrici
Position
Function
A
RJ12 MODBUS Slave e.g. HTERM
B
RJ12 MODBUS Slave e.g. PC-TOOL
C
RJ12 MODBUS Master FUTURE USE
D
Motor
E
MODBUS
F

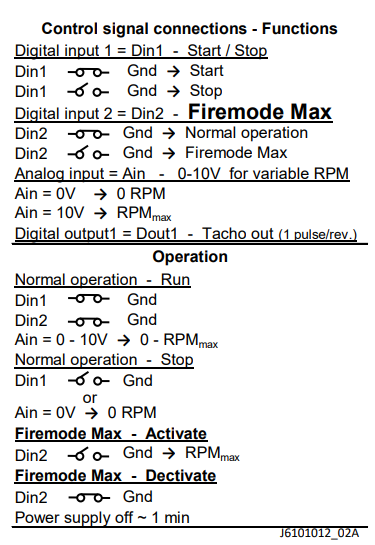

Control signals (factory setting):
G
Open collector (factory setting):
H
Safety switch
J
Relay module (serially since September 2022), factory setting:
DVG-EC
355-630, 710, 800
RPM min
300, 300, 200
RPM max
1500, 1200, 1000
RPM (speed) control
Analog input
Start - Stop source
Analog input
Starting voltage (RPM min.)
1V
Analog input control
0-10V
Din1 - Digital input 1
Start - Stop
Din2 - Digital input 2
Firemode Max
Digital output 1
Tacho out (1 pulse per RPM)
IO Option 1 (IOM) = Relay 1
Running Spin
IO Option2 (IOM) = Relay 2
Alarm out

*Relay moduls are serially built-in since 1.9.2022.
