F-R60K-100-B230T
F-R60K-100-B230T #504478, Combineer uitzonderlijke prestaties met eenvoudige installatie
F-R60K-100-B230T #504478, Combineer uitzonderlijke prestaties met eenvoudige installatie product image

F-R60K Ronde brandkleppen

Combineer uitzonderlijke prestaties met eenvoudige installatie

  • Snelle installatie

  • Korte inbouwlengte (100mm)

  • Plaatsing brandklep tegen, of buiten de sparing

  • Eenvoudig toegang tot de servomotor

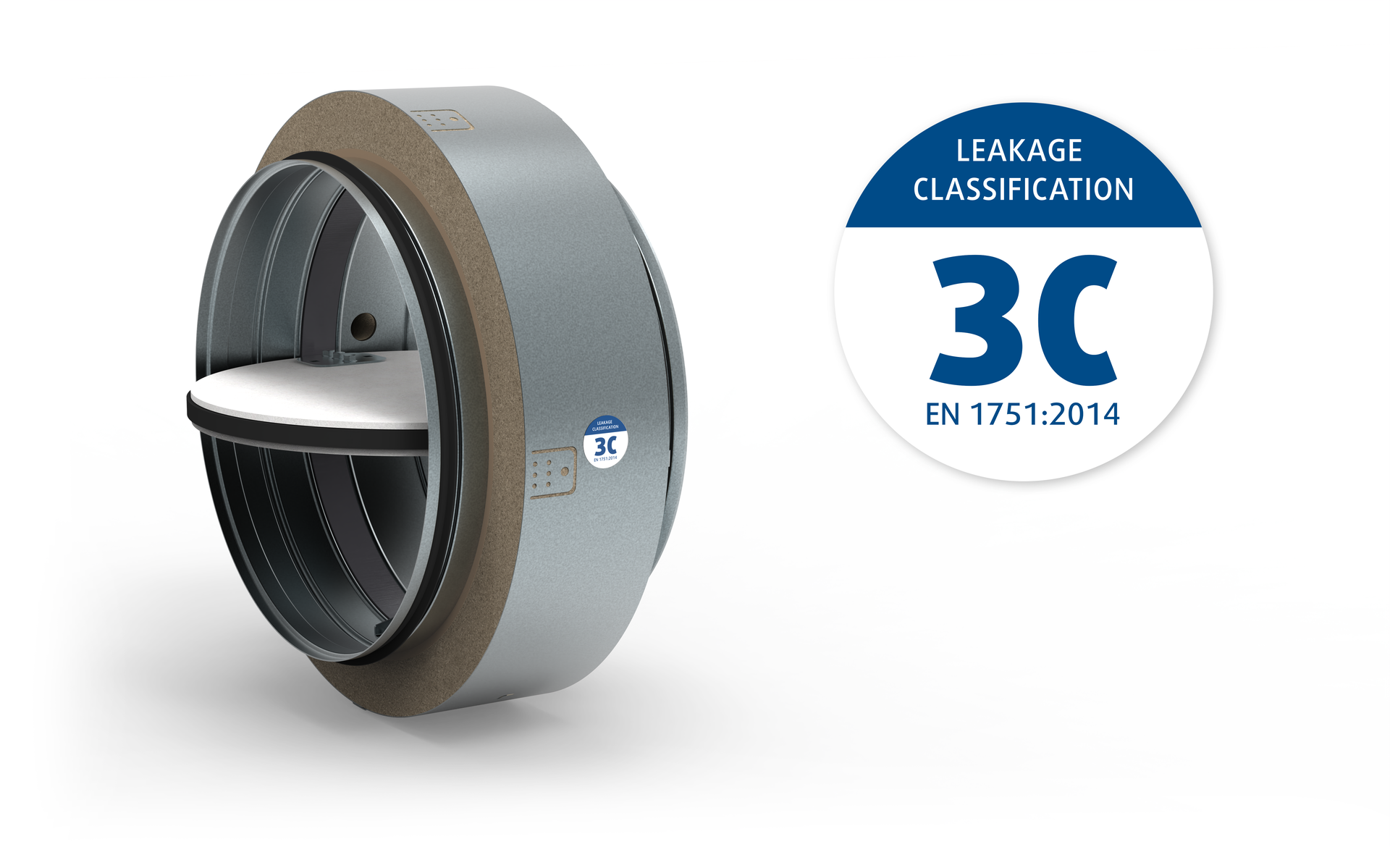

  • Luchtdichtheid behuizing klasse C, volgens de EN 1751

  • Luchtdichtheid klepblad klasse 3, volgens de EN 1751

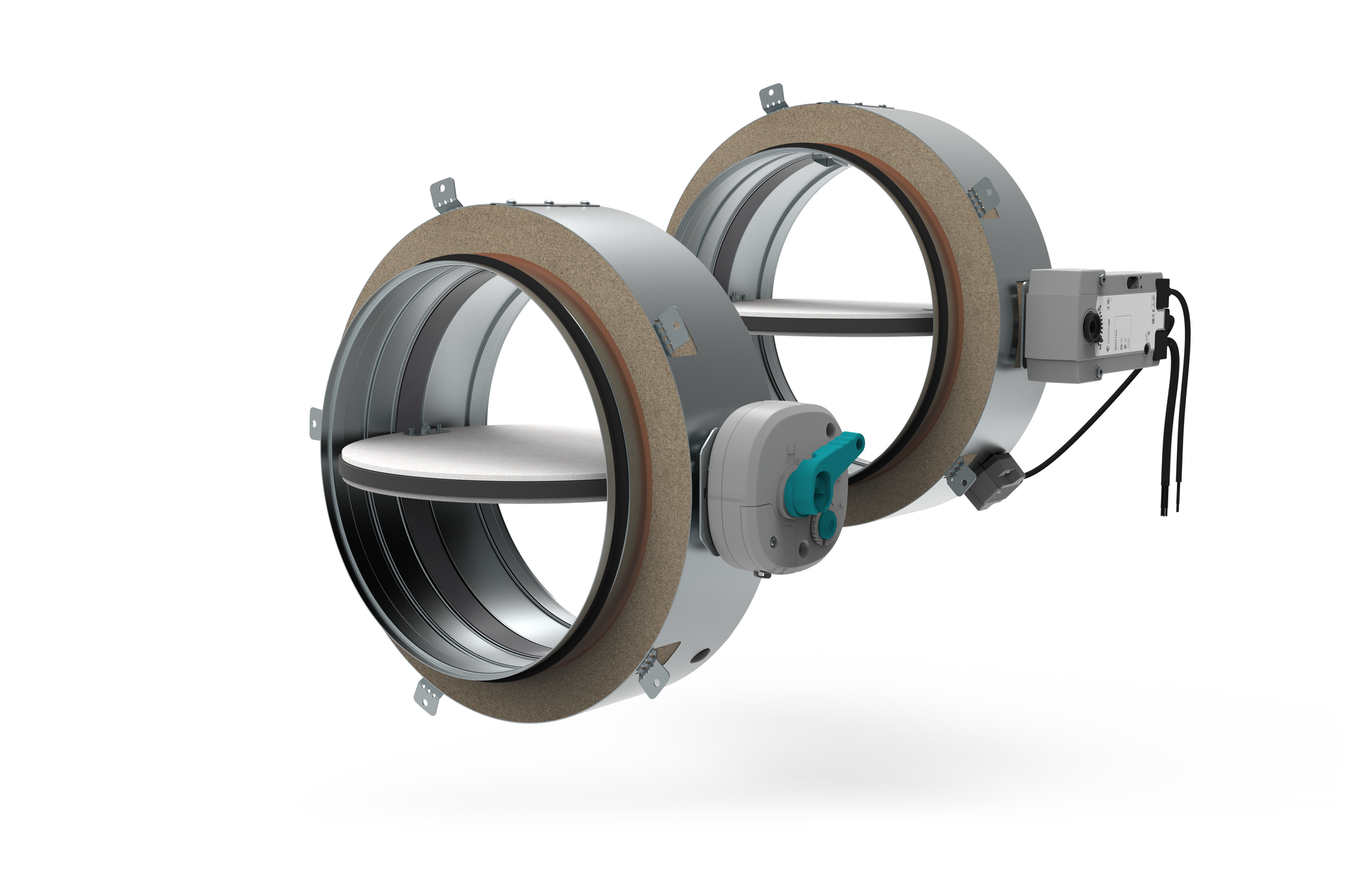

  • Plaatsing direct op enkezijdige beplating van de schachtwanden

  • Ook te plaatsen op sandwich wanden

F-R60K-100-B230T#504478

Bespaar tijd

Reduceer de tijd die wordt besteed aan installatie tijdens bouwwerkzaamheden en onderhoud.

Meer mogelijkheden

De klepbehuizing steekt slechts 100 mm uit de wand waardoor u korter kunt inbouwen en meer mogelijkheden hebt dan met conventionele brandkleppen.

Eenvoudigere installatie

De brandklep kan op slechts één eenvoudige manier op een groot aantal standaard constructies en bijzondere constructies, zoals schachtwanden geïnstalleerd worden.

Ook is installatie buiten de wandconstructies eenvoudig mogelijk.

Beschikbaar met handmatige bediening

Het product is nu verkrijgbaar met handmatige bediening! Scroll naar beneden voor meer informatie.

F-R60K-100-B230T #504478

BeschrijvingBrandkleppen vertegenwoordigen passieve brandbeveiliging, ontworpen met behulp van compartimentering om de verspreiding van giftige gassen, rook en vuur te voorkomen. Het openen en sluiten van het klepblad kan op afstand worden geactiveerd. In geval van brand, wanneer de lucht in het kanaal 72 °C of 74 °C overschrijdt, smelt de thermische zekering. Het smelten van de thermische zekering activeert automatisch het sluiten van het klepblad. Het klepblad wordt dan mechanisch vergrendeld in de gesloten stand.Hoogtepunten- Sterk verkorte installatietijd- Behuizingslengte van 100 mm- Op & uit schachtwandinstallaties- Op sandwichpaneel wandinstallatie- Handmatig mechanisme met eindpositieschakelaars- Eenvoudige inspectie en vervanging van thermische zekeringen- Eenvoudige toegang tot actuator en unit- Luchtdichtheidsklasse behuizing volgens EN 1751, klasse C- Luchtdichtheidsklasse klepblad volgens EN 1751, klasse 3BrandwerendheidF-R60K brandkleppen zijn CE-gecertificeerd volgens de Construction Products Regulation volgens EN 15650:2010. Getest volgens EN 1366-2:2015 en geclassificeerd volgens EN 13501-3 + A1:2009. De brandklep maakt samen met de installatie onlosmakelijk deel uit van de brandwerendheidsklasse. De brandkleppen F-R60K zijn ontworpen voor de installaties die in hun handboek worden genoemd en beschreven.- Standaard ondersteunende constructie in overeenstemming met EN 1366-2:2015: EI60 (ve - ho i↔o)S- Schachtwand - 2 laags, éénzijdig beklede gipsplaatconstructie: EI60(ve - i↔o)S- Sandwichpaneelwand - niet-dragende wand, dubbelzijdig stalen horizontaal paneel, met kern van minerale wol: EI60(ve - i↔o)SAccessoiresGedetailleerde informatie over accessoires is beschikbaar op design.systemair.com- FCR: Flexibele kanaalaansluiting- R1-F-R60K: Ringleiding voor buitenopstellingOntwerpMateriaalsamenstellingF-R60K demper heeft een behuizing van gegalvaniseerd plaatstaal. Hoge temperatuurbestendige isolatiering rond het omhulsel van geëxpandeerd vermiculiet met anorganisch bindmiddel. De vermiculietplaten zijn niet schadelijk voor de gezondheid en bevatten geen asbest, glas of minerale vezels. De bladen zijn gemaakt van een niet-asbesthoudend calciumsilicaatkarton met afdichtingen van polyurethaanschuim voor koude rook en een opzwellende afdichting die uitzet in geval van brand. Als afdichting wordt ethyleenpropyleenrubber gebruikt. Het product bevat geen gevaarlijke stoffen, behalve het soldeer in de thermische zekering, dat één milligram lood bevat. Alle materialen worden verwerkt in overeenstemming met de plaatselijke voorschriften.ActiveringstypesHandbediende brandkleppenHandbediende brandkleppen worden standaard geleverd met handbediening, optioneel met microschakelaars. In geval van brand wordt de brandklep automatisch gesloten. Het bedieningsmechanisme wordt geactiveerd wanneer de temperatuur van de lucht in het kanaal 74 °C bereikt en de klep sluit binnen 10 seconden na het smelten van de smeltzekering.- H0Brandklep met een activeringsmechanisme met deksel, handbediende hendel en veerretourontgrendeling geactiveerd door een smeltlood dat is ingesteld op 74 °C.- H2Brandklep met activeringsmechanisme H0 + open en gesloten indicatie met AC 230 V of AC/DC 24 V eindschakelaars.Servomotorgestuurde brandkleppenStandaard worden servomotorgestuurde brandkleppen geleverd met een servomotor met eindschakelaars, optioneel met een voedings- en communicatie-eenheid. Een brandklep kan worden uitgerust met een veerretourservomotor die kan worden gesloten op commando van het gebouwbeheersysteem of na het doorbreken van de thermo-elektrische zekering. Brandkleppen met servomotor zijn standaard uitgerust met een thermo-elektrische zekering die het sluiten van de klep activeert na het bereiken of overschrijden van de omgevingstemperatuur van 72°C. Het stroomcircuit van de servomotor wordt onderbroken en de veer sluit het klepblad binnen 20 seconden.- B230T of G230TBrandklep met een activeringsmechanisme met een Belimo of Gruner veerretourservomotor (AC 230 V) met elektrothermische zekering 72°C en hulpschakelaars.- B24T of G24TBrandklep met een activeringsmechanisme met een Belimo of Gruner veerretourmotor (AC/DC 24 V) met elektrothermische zekering 72°C en eindschakelaars.- B24T-W of G24T-WBrandklep met een activeringsmechanisme met een Belimo of Gruner veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met voorziene kabelconnectors voor de voedings- en communicatie-eenheid (communicatie-eenheid maakt geen deel uit van het mechanisme).- B24T-SR of G24T-SRBrandklep met een activeringsmechanisme met een Belimo of Gruner veerretourservomotor (AC/DC 24 V) met elektrothermische zekering 72°C en eindschakelaars voor Gemoduleerde kleppen (mogelijkheid om het klepblad onder de gewenste hoek te openen).- GST0Brandklep met een activeringsmechanisme met een Gruner veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een Gruner voedings- en communicatie-unit FSC-UFC24-2 (Modbus/BACnet).- BST1Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een voedings- en communicatie-eenheid (SLC gevoed) BC24-G2 (THC).- BST2Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindchakelaars, met een Belimo voedings- en communicatie-unit (AC 230 V) BKN230-24-MOD (Modbus/BACnet).- BST10Brandklep met een activeringsmechanisme met een Belimo veerretourservomotor (AC/DC 24 V) met een elektrothermische zekering 72°C en eindschakelaars, met een Belimo voedings- en communicatie-unit (AC 230 V) BKN230-24-PL (Powerline).Andere communicatie-eenheden zijn mogelijk op aanvraag.

F-R60K H0/H2

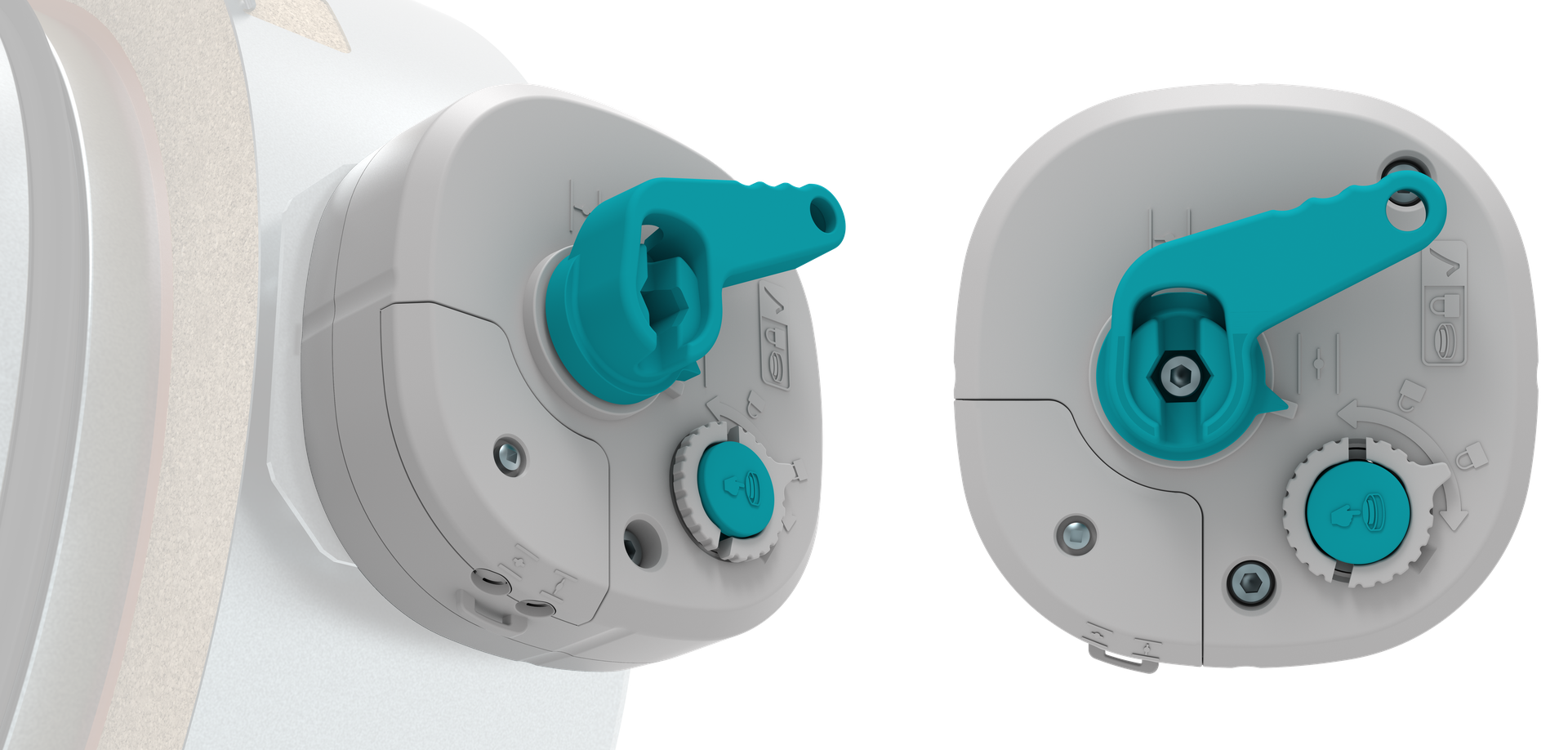

Handmatige bediening ontworpen om het leven gemakkelijker én veiliger te maken

Ontworpen in de kenmerkende Systemair-kleuren, combineert de F-R60K brandklep een korte inbouwlengte en eenvoudige installatie. De klep is getest onder brandomstandigheden en voldoet aan strenge hygiënische normen, waardoor hij aan alle veiligheids- en kwaliteitseisen voldoet.

  • Snelle inspectie en vervanging – De smeltzekering is in enkele seconden te inspecteren en vervangen dankzij de eenvoudig toegankelijke inwendige componenten.

  • Voorkom installatie- en bedieningsfouten – Het intuïtieve smeltloodmechanisme voorkomt foutieve montage van de zekering en onbedoelde werking van de demper, terwijl de belangrijkste functies duidelijk herkenbaar blijven.

  • Meer controle en flexibiliteit – Upgrade de handmatige bediening met één of twee microschakelaars voor nauwkeurige indicatie van de klepbladstanden.

Behuizing

Gemaakt van stevig gegalvaniseerd staal. Luchtdichtheid behuizing klasse C, volgens de EN 1751.

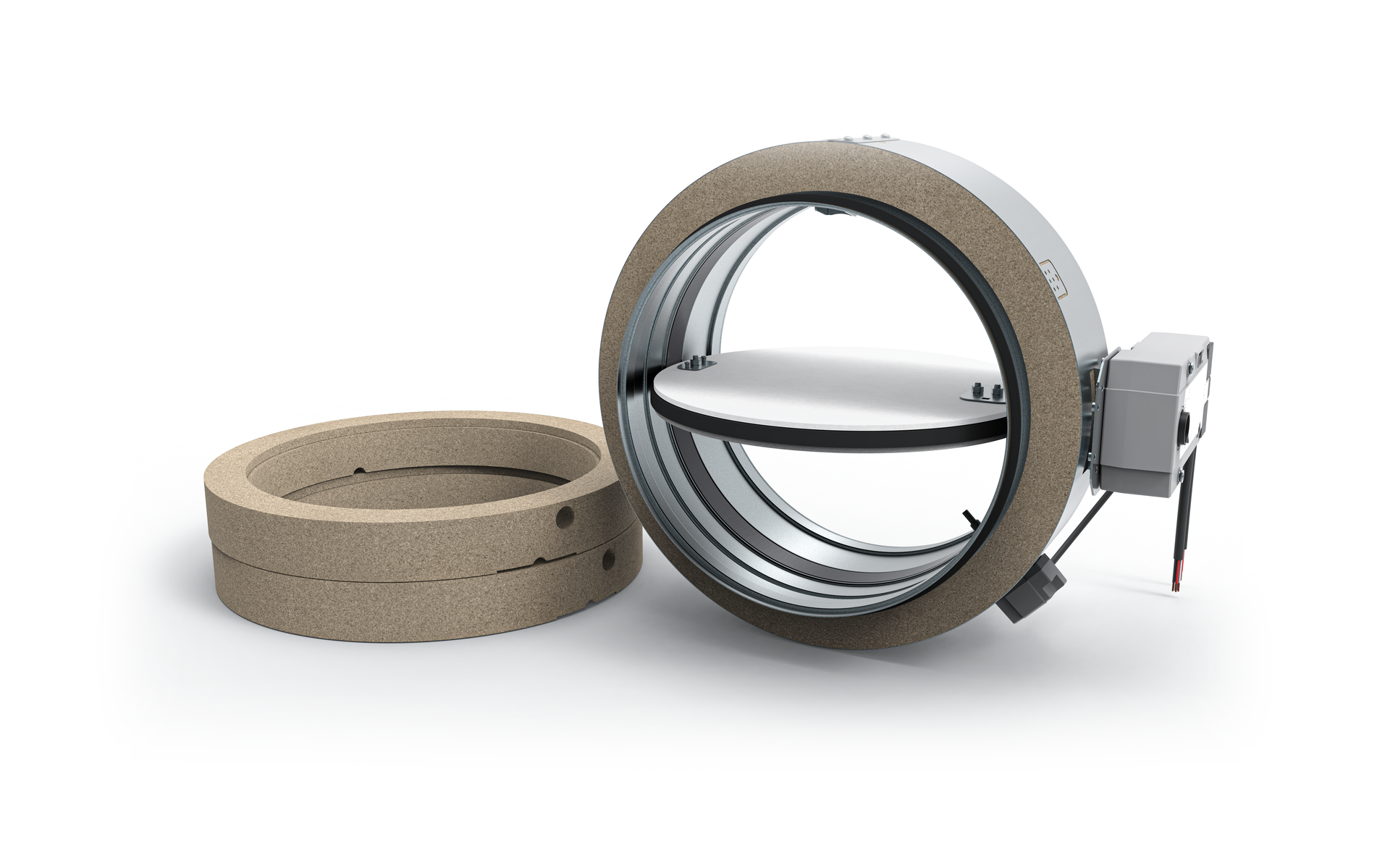

Isolatie

De hittebestendige isolatiering rond de behuizing bestaat uit geëxpandeerd vermiculietbord met anorganisch bindmiddel.

Activatie types

Of het nu gaat om een kleine of geavanceerde installatie, wij hebben een uitgebreid assortiment motoren en sensoren, geschikt voor al uw projecten.

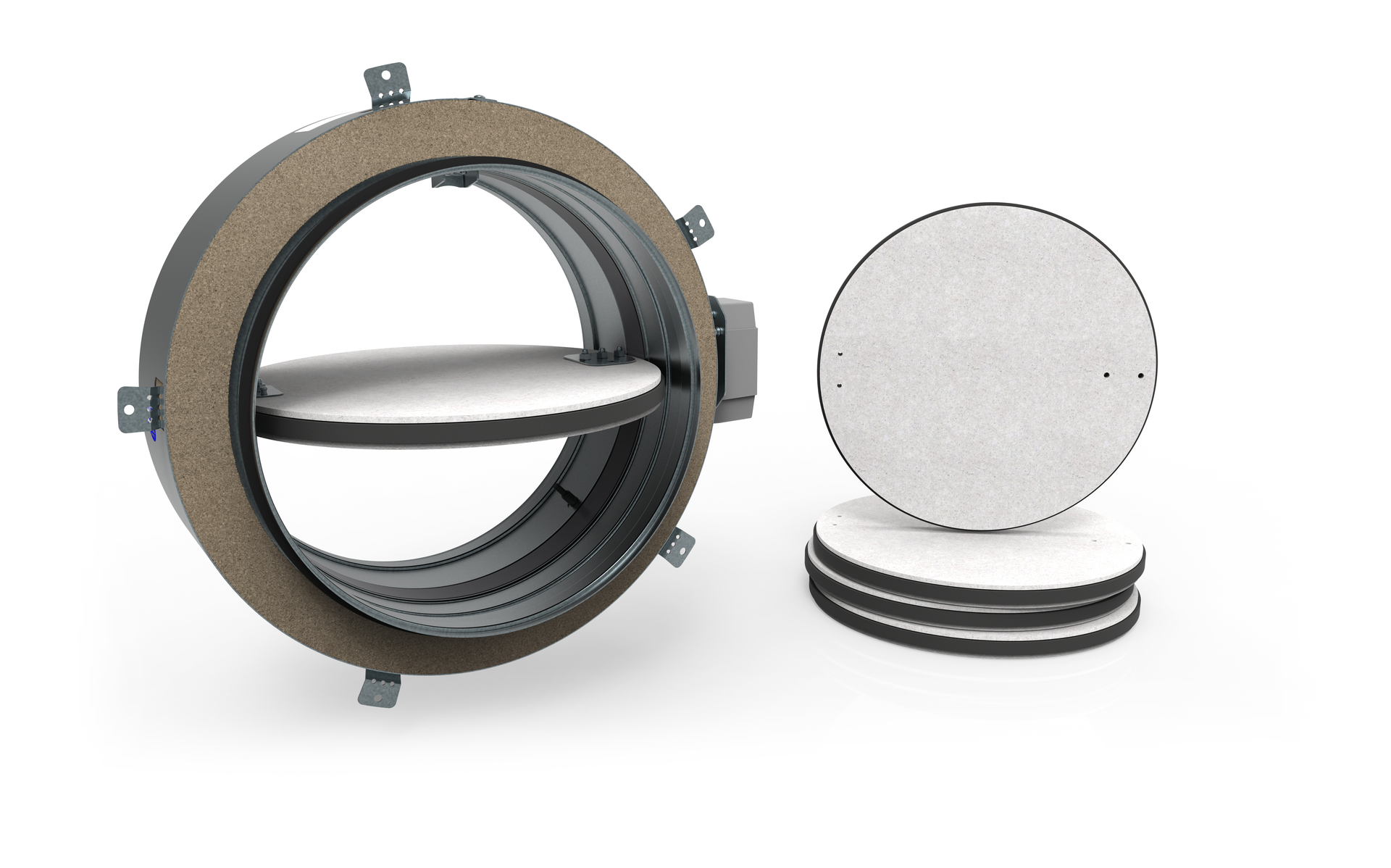

Bladen

Gemaakt van asbestvrij calciumsilicaatkarton met afdichtingen van polyurethaanschuim voor koude rook en voorzien van een opzwellende afdichting die uitzet bij brand. Luchtdichtheid klepblad klasse 3, volgens de EN 1751.

Technische specificaties

Eigenschappen

Behuizing

Gemaakt van stevig gegalvaniseerd staal. Luchtdichtheid behuizing klasse C, volgens de EN 1751.

Isolatie

De hittebestendige isolatiering rond de behuizing bestaat uit geëxpandeerd vermiculietbord met anorganisch bindmiddel.

Bladen

Gemaakt van asbestvrij calciumsilicaatkarton met afdichtingen van polyurethaanschuim voor koude rook en voorzien van een opzwellende afdichting die uitzet bij brand. Luchtdichtheid klepblad klasse 3, volgens de EN 1751.

Activatie types

Of het nu gaat om een kleine of geavanceerde installatie, wij hebben een uitgebreid assortiment motoren en sensoren, geschikt voor al uw projecten.

Technische gegevens

Naam artikel
F-R60K-100-B230T
Artikelnummer
#504478
Nominale gegevens
Servomotor/mechanismeB230T (230V AC Belimo servomotor)
Luchtstroom57; 254; 311m³/h
Luchtsnelheid2; 9; 11m/s
Communicatiegegevens2x(NO/NC, pot. free)
Type kanaalaansluitingRond
Kanaal afmetingen/Diameter; rond100mm
Spanning (nominaal)230V
installatiemethodenNiet geselecteerd
Stroomverbruik in bedrading6,9VA
Drukval4; 74; 111Pa
Geluidsniveau (uitstralend naar het kanaal)24; 43; 46dB(A)
Afmetingen en gewichten
Gewicht4,7kg
