DVV Dakventilatoren

Een betrouwbare dakventilator voor rook- en gasafvoer met continue ventilatie.

Rook- en gasafvoer
Robuuste behuizing van staal en aluminium
Verticaal uitblazend

Bouwgrootte

Max. temperatuur van de lucht [°C/120min](°C)

Motor polen

Grootte schoepenwiel

DVV 560D4-XS/F600 IE3#9995145

Frequentie: 50 Hz

Neem contact op met Verkoop

of account aanmaken om online te kopen

Bescherming

De DVV-serie is ontworpen voor rook- en gasafzuiging en het vergemakkelijken van een veilige uitgang bij een ongeval. Dit kan ook worden gebruikt ter ondersteuning van een veiliger werkomgeving onder normale werkomstandigheden.

Duurzaam

De robuuste en betrouwbare constructie van de eenheid wordt mogelijk gemaakt door een combinatie van staal en aluminium, waardoor hij bestand is tegen de meest veeleisende operationele omgevingen.

Efficiëntie

Elke DVV-ventilator is uitgevoerd met een achterwaarts gebogen waaier van gegelvaniseerd staal. Dit verhoogt de efficientie van de ventilator.

De DVV serie is een centrifugaal dakventilator ontworpen voor continu verticaal uitblazen. De eenheid is gebouwd rond een IE3-motor met één snelheid en heeft een achthoekige vormfactor, met een interne IE1-motor met twee snelheden. De eenheid is ook verkrijgbaar in verschillende motortypes en -groottes

De units zijn duurzaam ontworpen met een thermisch verzinkt stalen frame dat wordt beschermd door een zeewaterbestendige aluminium behuizing. Dit breidt de toepassing van de lijn uit tot een reeks veeleisende professionele, kustomgevingen. Voor de corrosiecategorie C4 en hoger wordt een extra oppervlaktebescherming van blootgestelde onderdelen aanbevolen.

De serie is bestand tegen temperaturen tot 120° bij regelmatig gebruik en heeft een ingebouwde thermische PTC-beveiliging om onnodige slijtage te voorkomen. De units zijn ook compatibel met de Systemair-accessoirelijn, waaronder geluiddempers, luiken, dakkappen, motorbeschermers en meer.

DVV 560D4-XS/F600 IE3 #9995145

Rook Warmte Afvoer ventilatoren600°C / 120 minHoog rendement IE2 motor inclusief PTCDagelijkse ventilatie tot 120°CGeschikt voor toepassing aan de kustVerticale uiblaas Grote keuze aan accessoires Gecertificeerd conform EN 12101-3 bij TU MünchenCE gecertificeerd conform EN 12101-3, 2002-06 bij TÜV SüdSucking side connection acc. EUROVENTDe DVV RWA ventilatoren worden, in geval van brand toegepast voor rookafzuiging van de ruimte, maar kan ook voor normale ventilatie toegepast worden. Een rookvrije ontsnappingsroute verhoogt de kans op overleven in geval van brand. Het achthoekige huis is gemaakt van zeewaterbestendig aluminium (DVV 1000 M en P 4-polig van aluzink). Het basisframe is vervaardigd uit gegalvaniseerd staal. De waaier met achterovergebogen schoepen is voor het type F400 van gegalvaniseerd staal en voor het type F600 van RVS gemaakt.De motor wordt gekoeld d.m.v. een apart kanaal waar verse lucht door stroomt. De motorbeveiliging moet door de klant zelf gerealiseerd worden. Regeling is alleen mogelijk met een frequentieregelaar met sinusfilter. Let ook op installatie omstandigheden (bijvoorbeeld type kabel, lengte). Bij brand moeten alle schakelaars, frequentieomvormers en beveiligende toestellen overbrugd worden om de functionaliteit te garanderen (directe aansluiting op hoofdnet). Bij frequentie geregelde versies kan een EMC beveiliging nodig zijn (op aanvraag).Let op! IE2 motoren zijn niet regelbaar d.m.v. een transformator

Certificering

Technische gegevens

DVV 560D4-XS/F600 IE3

Systemair

#9995145

Ecodesign

Prestaties

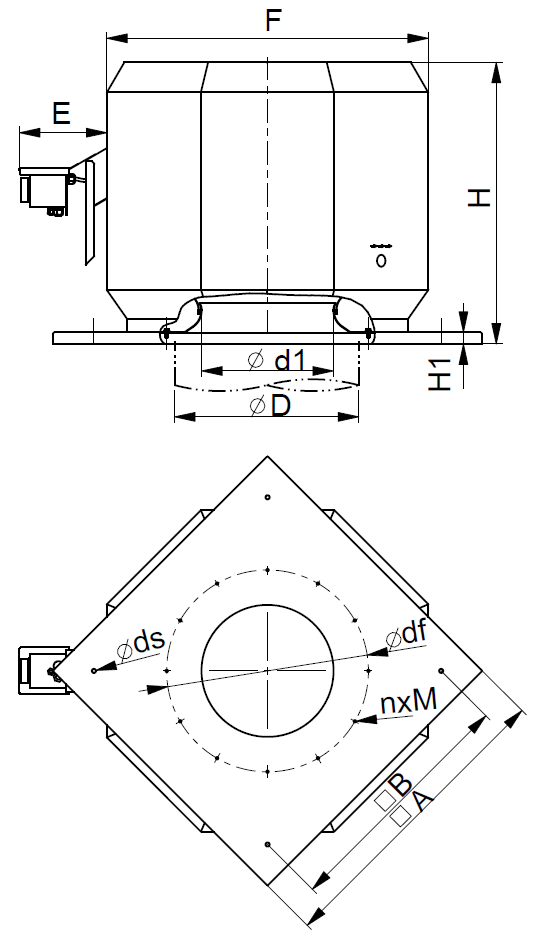

Afmetingen

	A	B	E	F	H	H1	øds	ødf	ød1	øD	nxM
DVV 560	943	750	322	892	990	30	14	620	361	560	12 x M8

Specificatie

Rook- en warmteafvoer dakventilator 400°C/120 min, verticaal blazend.DVV radiaalventilatoren zijn bedoeld voor de afzuiging van warme rookgassen bij brand en voor de normale dagelijkse ventilatie (tweevoudig gebruik). Ze zijn geschikt voor installatie op daken van verwarmde gebouwen - sneeuwbelastingklasse SL 0.De bodemplaat met inlaatconus is gemaakt van thermisch verzinkte staalplaat, de buitenste achthoekige behuizing van zeewaterbestendig aluminium. Vogelbeschermingsrooster in de behuizing. De luchtstroom wordt door een ringvormige ruimte tussen de behuizing en de motorbehuizing geleid. De ventilator heeft een achterwaarts gebogen radiaalwaaier van staal en verzinkt. Met naaf en geborgde boutverbinding direct gemonteerd op de motoras. Dynamisch gebalanceerd volgens ISO 1940 T1 kwaliteitsklasse G6,3.Aangedreven door een hoogrendementsmotor met één snelheid IEC IE2, respectievelijk twee snelheden IE1, afzonderlijke wikkelingen (4-6, 6-8) of Dahlander (4-8, 6-12). Koeling van de motor met omgevingslucht door een luchtkanaal in een onderdruksysteem. Thermische beveiliging PTC seriële ingebouwde elektromotor. De motorbeveiliging wordt door de klant verzorgd. Aansluiting van de ventilator op het stroomnet in serviceschakelaar buiten op het koelkanaal. Voor de toerentalregeling gebruik maken van een combinatie van een frequentieomvormer en een geschikte filter aan de motorzijde (sinus of du/dt), respectievelijk de instructies in acht nemen. Warm getest samen met frequentieomvormer. Wij raden echter aan om in geval van brand de frequentieomvormer te overbruggen om het mogelijke risico van een storing van de frequentieomvormer uit te sluiten. In geval van brand moeten alle motorbeveiligingen en thermische beveiligingen in de frequentieomvormer worden overbrugd of uitgeschakeld om de werking te garanderen. Bij frequentiegeregelde apparaten kan een extra EMC-beveiliging nodig zijn (op aanvraag).Flensaansluiting volgens EUROVENT. Getest volgens EN 12101-3 bij ZAG Ljubljana. CE-certificering volgens EN 12101-3 door BSI, UK. Een extra geluiddemper HSDV (bij voorkeur af fabriek gemonteerd) is beschikbaar als accessoire (de markering van de ventilator met geluiddemper is DVVI). Met de FSL accessoires kan sneeuwbelastingklasse SL 1000 worden bereikt.
