AJR 315-2/4(B)-TR SA

AJ Jet ventilatoren

Axiale straalventilator voor verschillende temperatuurbereiken en parkeertoepassingen

  • F300 en F400 versies

  • Geteste prestaties

AJR 315-2/4(B)-TR SA#381722
Frequentie: 60 Hz

Toepassing

De AJ-straalventilatoren zorgen voor dagelijkse ventilatie tot 55°C tegen lage kosten zonder in te boeten aan prestaties, en voor rookafvoer voor verschillende temperatuurbereiken, afhankelijk van het AJ-type.

De ventilatoren zijn ideaal voor gebruik in parkeergarages, ondergrondse parkeergarages en industriële toepassingen.

EN 12101-3 gecertificeerd

De straalventilatorenAJR(B ) en AJ8(B) zijn gecertificeerd voor 300°C/120min rookafzuiging.

DeAJR(F ) en AJ8(F) jet fans zijn gecertificeerd voor 400°C/120min rookafzuiging.

Stevig en betrouwbaar ontwerp

Corrosiebestendige aluminium waaiers, hoogrendementsmotoren en een thermisch verzinkte stalen behuizing garanderen een hoge kwaliteit en een lange levensduur.

Getest volgens ISO 5801 en AMCA 210

De AXC axiale ventilatoren zijn getest volgens de ISO 5801 en AMCA 210 normen op de Systemair of AMCA ventilator testbank

AJR 315-2/4(B)-TR SA #381722

Geschikt voor dagelijkse ventilatie en voor rookwarmte afvoer tijdens brand F300 (300°/120 min)Symetrische schoepen; 100% omkeerbaar met laag geluid niveau (AJ-TR-uitvoering)Aerodynamische schoepen voor maximale stuwkracht en met laag geluidsniveau (AJ-uitvoering)Motoren IP55, isolatieklasse H (rookafvoer) volgens EN 60034-5Gemonteerde inspectieschakelaar Behuizing van gegalvaniseerd staalGecertificeerd volgens EN 12101-3 CE-verklaring door BSISystemair Jet ventilatoren bieden de hoogste prestaties tegen lage installatie- en bedrijfskosten. De ventilatoren zijn verkrijgbaar in de maten 315, 355 en 400 mm. De ventilatoren zijn geschikt voor dagelijkse ventilatie tot 55°C. De geluiddempers hebben geïntegreerde inlaatconussen. Het geluiddempende materiaal is niet brandbaar volgens DIN 4102, conform EU-richtlijn 97/69. Lamellen zijn als accessoire verkrijgbaar.

Technische specificaties

Eigenschappen

Bouw

De behuizing is gemaakt van thermisch verzinkt staal volgens ISO 1461 met voorgeboorde flenzen. De klemmenkast met IP 65 is buiten op de behuizing gemonteerd.

De AJ straalventilatoren zijn verkrijgbaar voor de maten 315, 355 en 400 mm , inclusief geluiddempers en beschermroosters bij de inlaat en de uitlaat.

De geluiddempers zijn voorzien van geïntegreerde inlaatkegels. Het geluiddempende materiaal is onbrandbaar volgens DIN 4102, overeenkomstig EU-richtlijn 97/69.

Waaier

De omkeerbare waaiers zijn van aluminium en zijn dynamisch uitgebalanceerd volgens ISO 21940-11, balanceerkwaliteit G6,3, en trillingslimieten volgens ISO 14694.

Motor

Standaardmodellen worden aangedreven door draaistroommotoren die geschikt zijn voor 50Hz en optioneel voor 60Hz.

Bescherming van de motor

AJR en AJ8 straalventilatormotoren zijn uitgerust met PTC thermistors voor motorbeveiliging.

De motoren****AJR(B), AJ8(B), AJR(F) en AJ8(F) kunnen worden uitgerust met PTC thermistors voor motorbeveiliging (op aanvraag).

Controle

Het toerental van de motoren kan worden geregeld door een frequentieregelaar tussen 10 en 60 Hz.

Installatie

De voorgemonteerde gegalvaniseerde stalen beugels zorgen voor een eenvoudige en veilige plafondinstallatie.

Als accessoire zijn deflectoren aan de uitlaatzijde verkrijgbaar.

Technische gegevens

Naam artikel
AJR 315-2/4(B)-TR SA
Artikelnummer
#381722
380V 3~ 60Hz - 2-pol - YY (Dahlander)
Nominale gegevens
Spanning (nominaal)380V
Frequentie60Hz
Fasen3~
Ingangsvermogen750W
Input power kW0,75kW
Nominaal vermogen op de as (P2)0,75kW
Ingangsstroom1,8A
Waaiersnelheid3.340toeren per minuut
Luchtstroommax 5.184m³/h
Worpmax 33N
Temperatuur van getransporteerde luchtmax 300°C
Geluidsgegevens
Geluidsdrukniveau op 3m (vrije veld)59dB(A)
Bescherming/classificatie
Dichtheidsklasse, motorIP55
IsolatieklasseH
Gegevens volgens ErP
ErP geschiktNiet ErP relevant
Afmetingen en gewichten
Gewicht47kg
Anderen
MotortypeAC
Let opThe measured Data above is without accessories

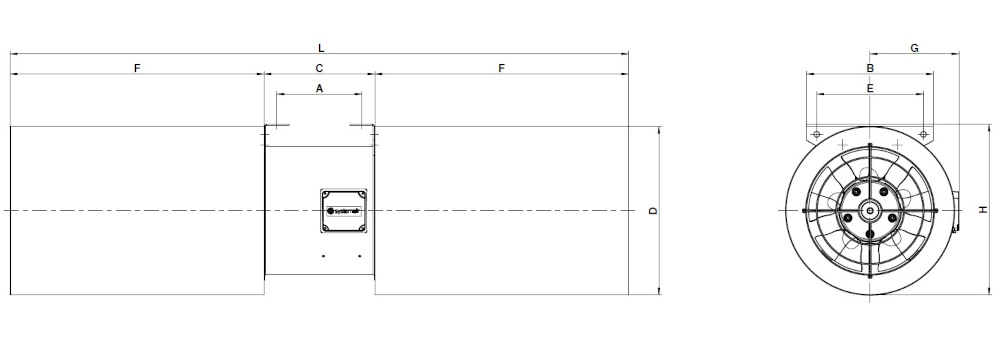

Afmetingen

AJ #381722, Afmetingen
DNHBEFACDGL
3154253152656302112754202231535
3554653553057102112754602431695
4005054004608002112755002651875

Specificatie

Smoke extract Jet fans of the AJR(B)/AJ8(B) series certified according to EN 12101-3 for 300°C/120 min. CE mark of conformity.Suitable for use inside or outside the fire zone. Temperature of medium for continuous operation from -20°C up to 55°C.Impeller:Reversible impellers with profiled blades made of cast aluminum alloyDynamically balanced according to ISO 21940-11 and ISO 14694, balancing quality G6,3.Casing:Manufactured from hot-dip galvanized sheet steel according to ISO 1461. 2D silencers on both sides with integrated cones, safeguards and nonflammable material according to DIN 4102 (corresponds to Regulation (EC) No 1272/2008).Pre-wired terminal box on fan casing IP65 (IEC 60034-5).Mounting feet.REV version: revision switch mounted on the casing and pre-wired to the terminal box.Motor:Motor suitable for 300°C/120min or 55°C continuous operation.High efficiency three-phase asynchronous motors with squirrel cage rotor, directly in the air stream.Protection class IP55 (IEC 60034-5), insulation class H. The motors can be equipped with PTC thermistors for motor protection (on request). Speed controllable via frequency converter.

Documentatie

Accessoires

DF AJR 315-AD 314420, variable deflector for air handling units
DF AJR 315-AD
#314420 · variable deflector for air handling units
