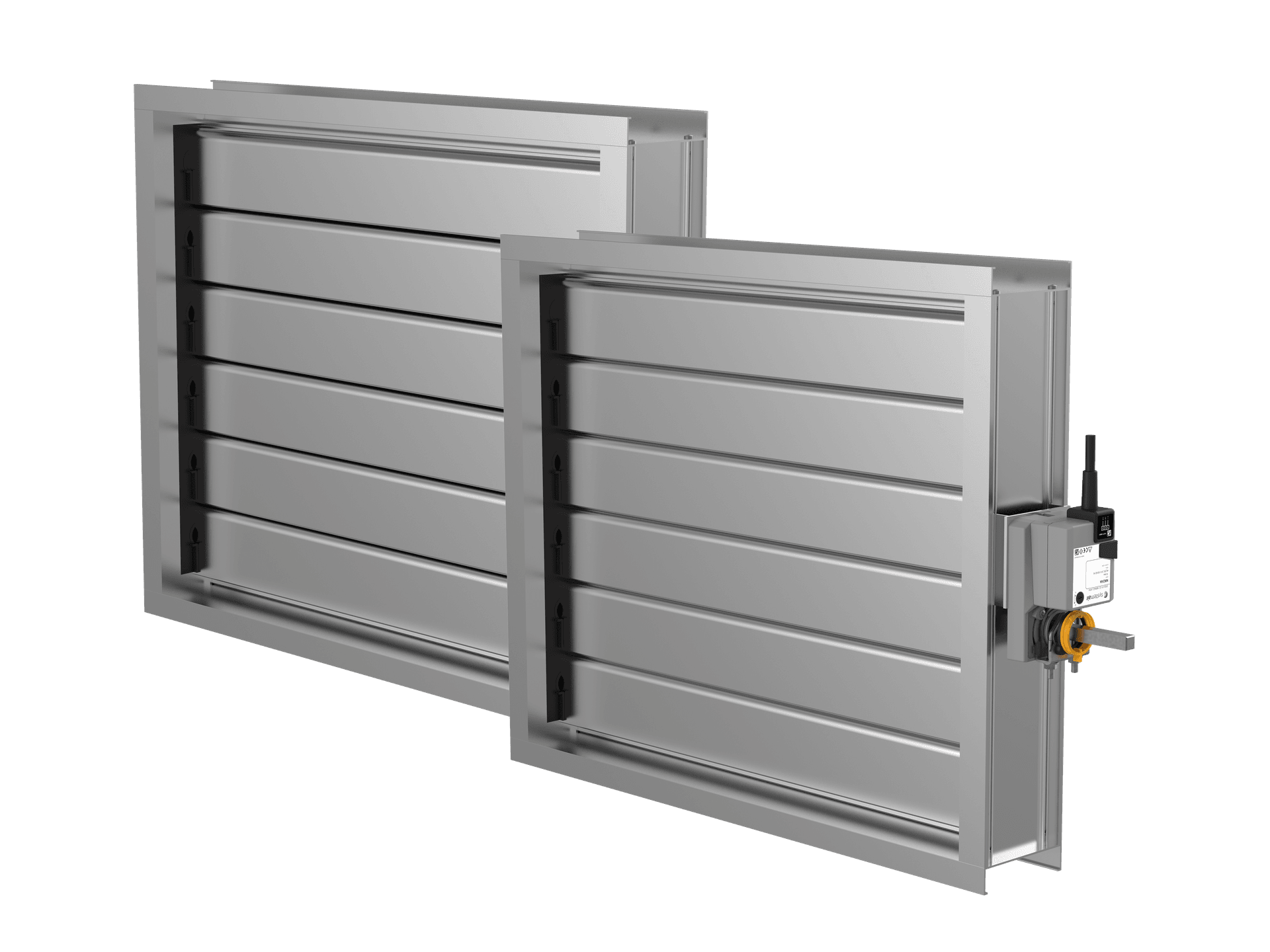

RK & RKT Regulačné a uzatváracie klapky

Regulačné klapky na efektívne nastavenie prietoku vzduchu pre štvorhranné potrubia

Jednoduchá inštalácia
Efektívne nastavenie prietoku vzduchu
Rám z hliníkových profilov
Robustná konštrukcia

Pre štvorhranné potrubie

Regulačné klapky RK a RKT sú špeciálne navrhnuté pre štvorhranné potrubia.

Ručné alebo s prípravou pre servopohonom

Klapky je možné dodať s ručným nastavením alebo vo verzii s prípravou na montáž servopohonu.

Tesnosť listu

Typ RK má triedu tesnosti listu 1 a typ RKT má triedu tesnosti listu 2. Testované podľa normy EN 1751.

Popis

Regulačné klapky RK a RKT sú určené do štvorhranného potrubia. Sú dostupné s tesnosťou listov triedy 1 (RK) alebo 2 (RKT), testované podľa STN EN 1751. Klapky slúžia na reguláciu objemového prietoku vzduchu. Klapka RKT je určená okrem regulácie aj na tesné uzavretie prietoku vzduchu v prípade požadovania nižšej triedy tesnosti. Klapky je možné dodať v manuálnom vyhotovení s nastavovacou pákou alebo s prípravou na servopohon. Maximálny odporúčaný tlak v potrubí pre prevádzku je 1000 Pa.

Konštrukčné vyhotovenie

Klapky RK, RKT sú vyrobené z hliníkového rámu a viacerých listov z hliníkových profilov bez povrchovej úpravy. Za účelom pripojenia k VZT potrubiu má rám horizontálne príruby široké 25 mm a vertikálne príruby široké 30 mm. Listy klapky sú vyrobené z extrudovaného hliníka. Pri type RKT sú listy vybavené gumovými tesneniami, ktoré znižujú netesnosť v uzavretej polohe. Osi listov sú osadené v samomazných ložiskách, ktoré sú vzájomne spojené ozubeným mechanizmom (pre menšie rozmery) alebo tyčovým prevodom (pre väčšie rozmery) na zaistenie protiľahlého chodu lamiel. Manuálna verzia má nastavovaciu páku s aretačnou skrutkou. Verzia s prípravou na servopohon má hriadeľ 12x12 mm.
