F-C2_VA Kruhové požiarne klapky

Popis

Požiarne klapky predstavujú pasívny prvok požiarnej ochrany určený na oddelenie jednotlivých požiarnych úsekov s cieľom zabrániť šíreniu toxických plynov, dymu a plameňov. Štandardne sa požiarne klapky F-C2 dodávajú len s pružinovou aktiváciou. V prípade požiaru sa požiarna klapka automaticky uzavrie, keď teplota vzduchu v potrubí dosiahne 72°C. Klapka F-C2 sa po roztavení tepelnej poistky uzavrie. Po zatvorení listu klapky je v zatvorenej polohe mechanicky aretovaná a otvoriť ju je možné iba ručne. Inšpekciu klapky je možné vykonávať cez koncový VZT element. F-C2-VA je vybavená ventilom (BOR-S, BOR-R, Balance-S, Balance-E, EFF, TFF) na prívod alebo odvod vzduchu. Poskytuje jednoduché a kompaktné riešenie pre prestup potrubia cez požiarny úsek ukončené koncovým VZT elementom.

Hlavné vlastnosti

• Požiarna odolnosť až do 2 hodín

• Jeden výrobok vyhovúci viacerým triedam požiarnej odolnosti

• Ventily sú súčasťou dodávky klapky

• Úspora miesta na inštaláciu a jednoduchá inštalácia

• Malé priemery

• Nie je potrebné žiadne napájanie

• Jednoduchá inšpekcia cez koncový VZT element

Požiarna odolnosť

Požiarne klapky F-C2 sú CE certifikované v súlade s nariadením o stavebných výrobkoch podľa EN 15650:2010. Klapky sú testované podľa EN 1366-2:2015 a klasifikované podľa EN 13501-3 + A1:2009. Požiarna klapka spolu s jej inštaláciou tvorí neoddeliteľnú súčasť hodnotenia požiarnej odolnosti. Požiarne klapky F-C2 sú určené pre inštalácie uvedené a popísané v časti „Inštalácia“.

• Štandardná nosná konštrukcia v súlade s EN 1366-2:2015: až do EI120 (ve ho io)S

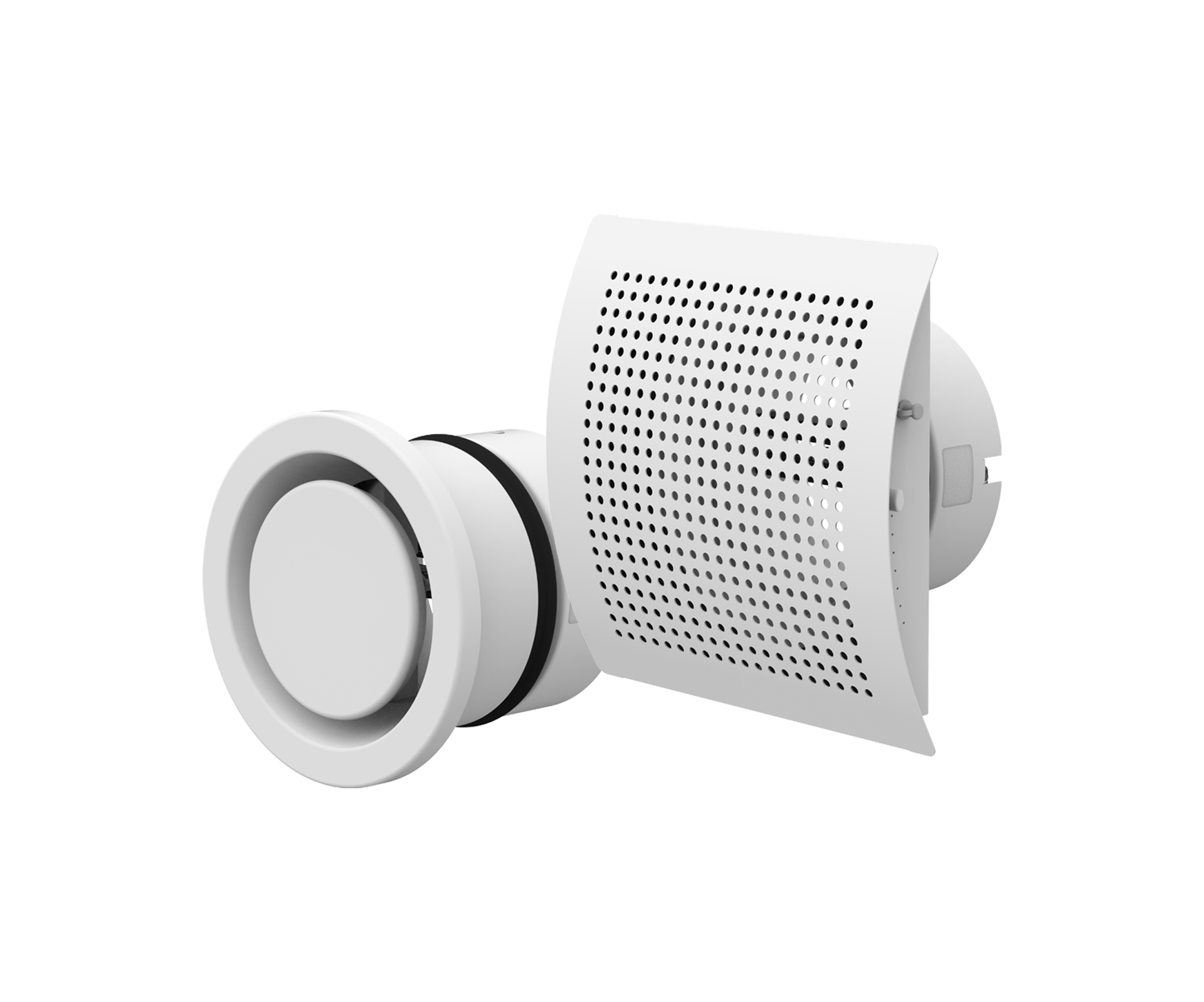

Typy výrobku

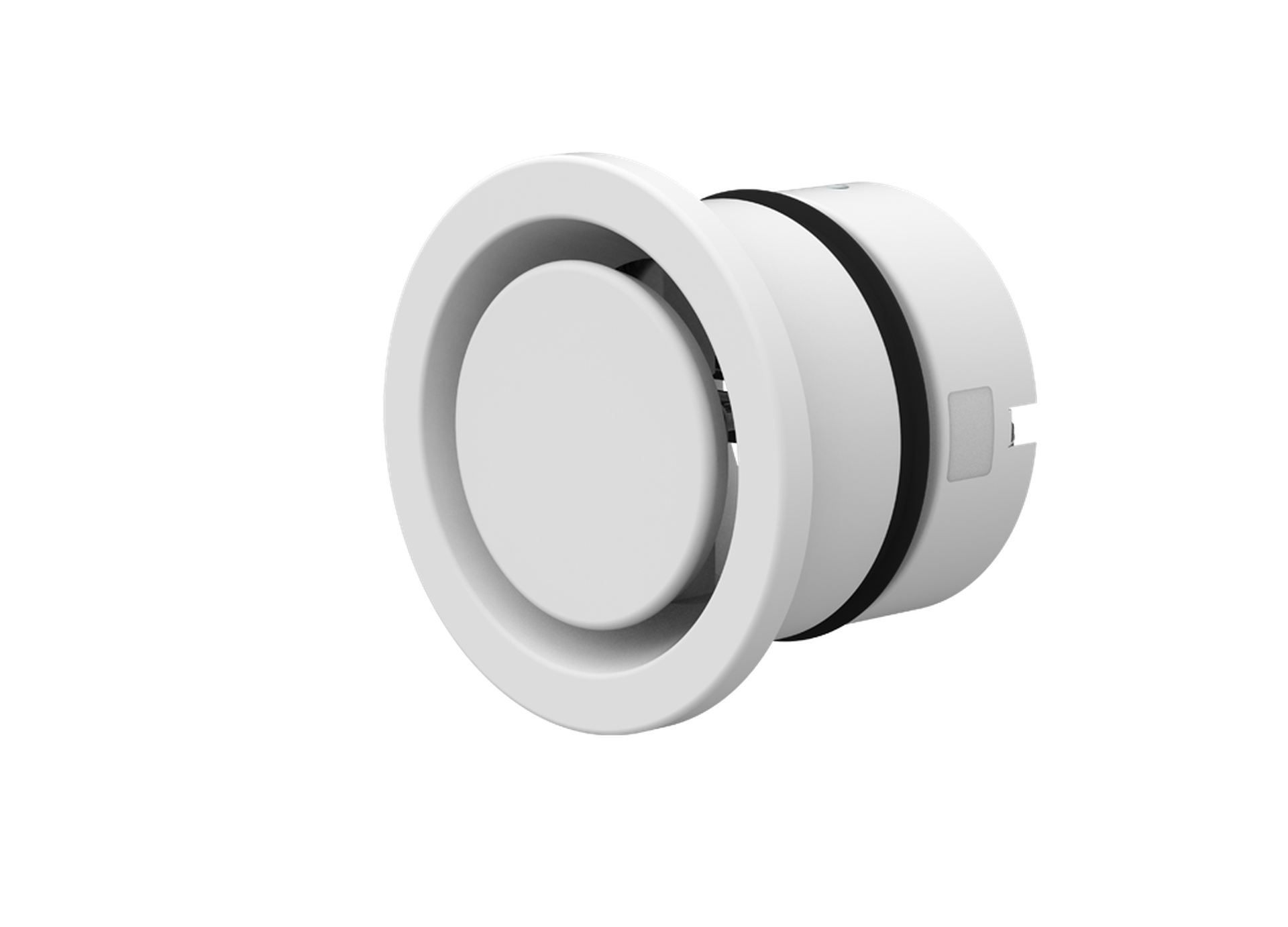

• 1 - Klapka F-C2 s ventilom BOR-S

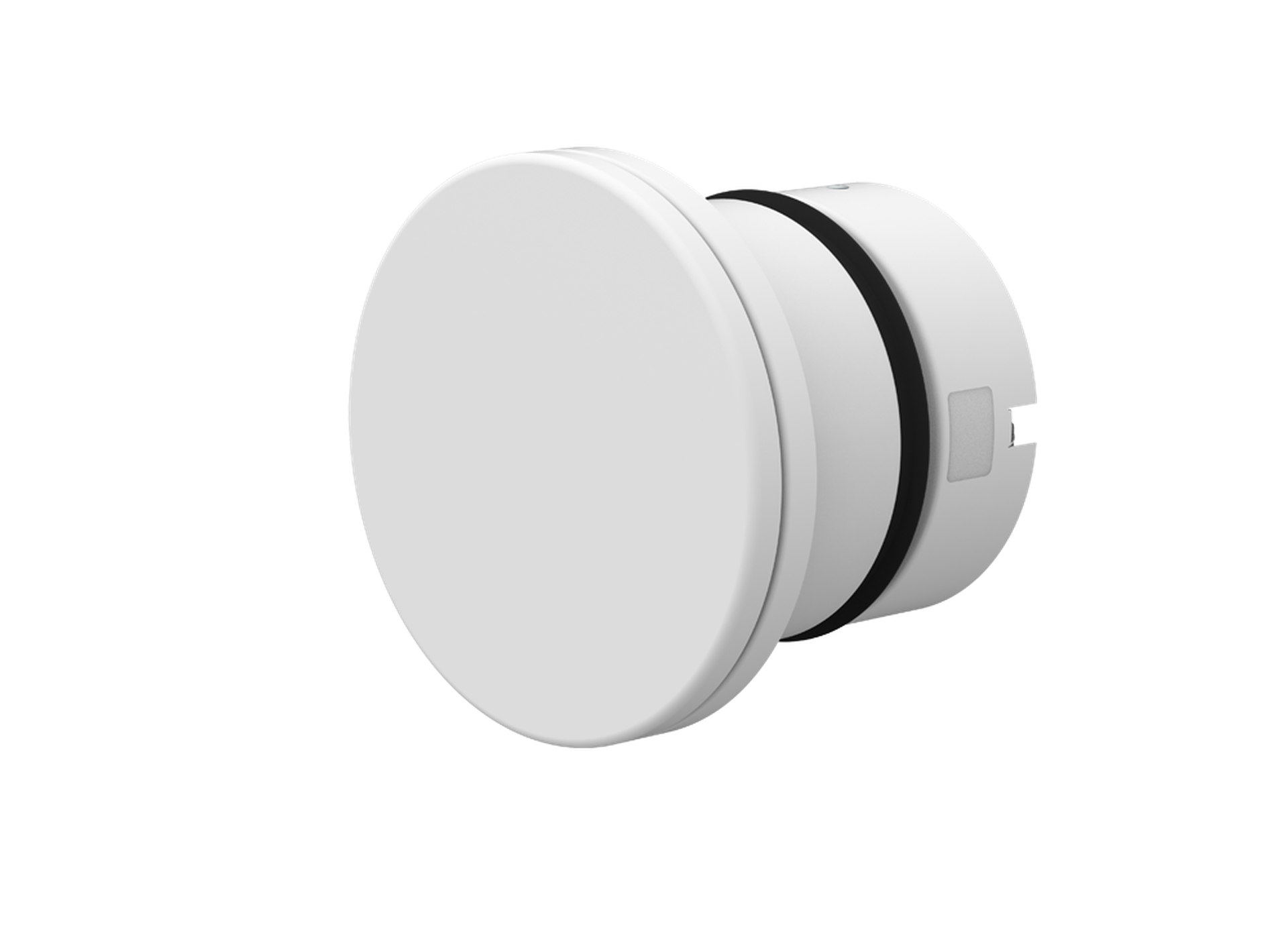

• 2 - Klapka F-C2 s ventilom BOR-R

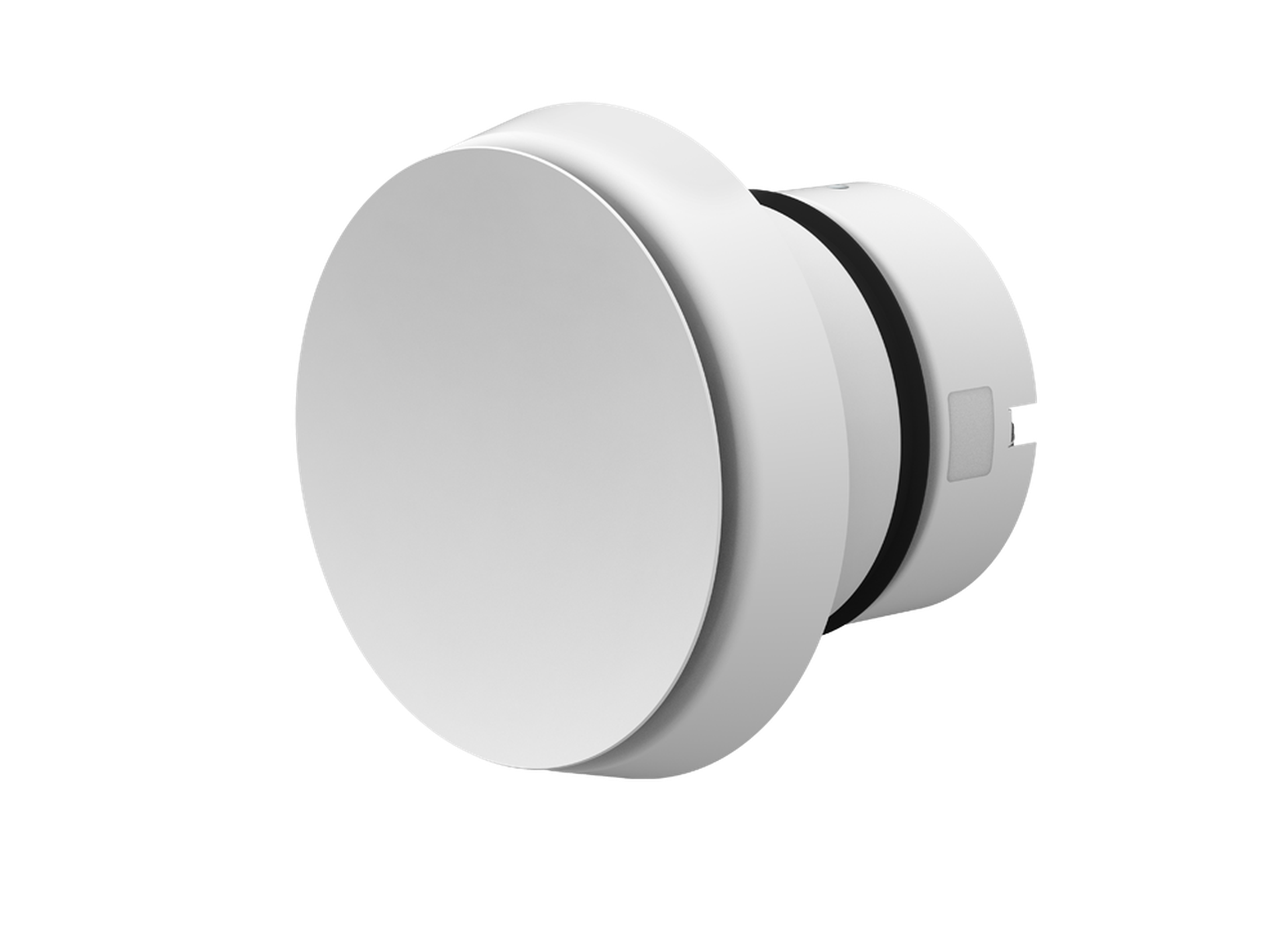

• 3 - Klapka F-C2 s ventilom Balance-S

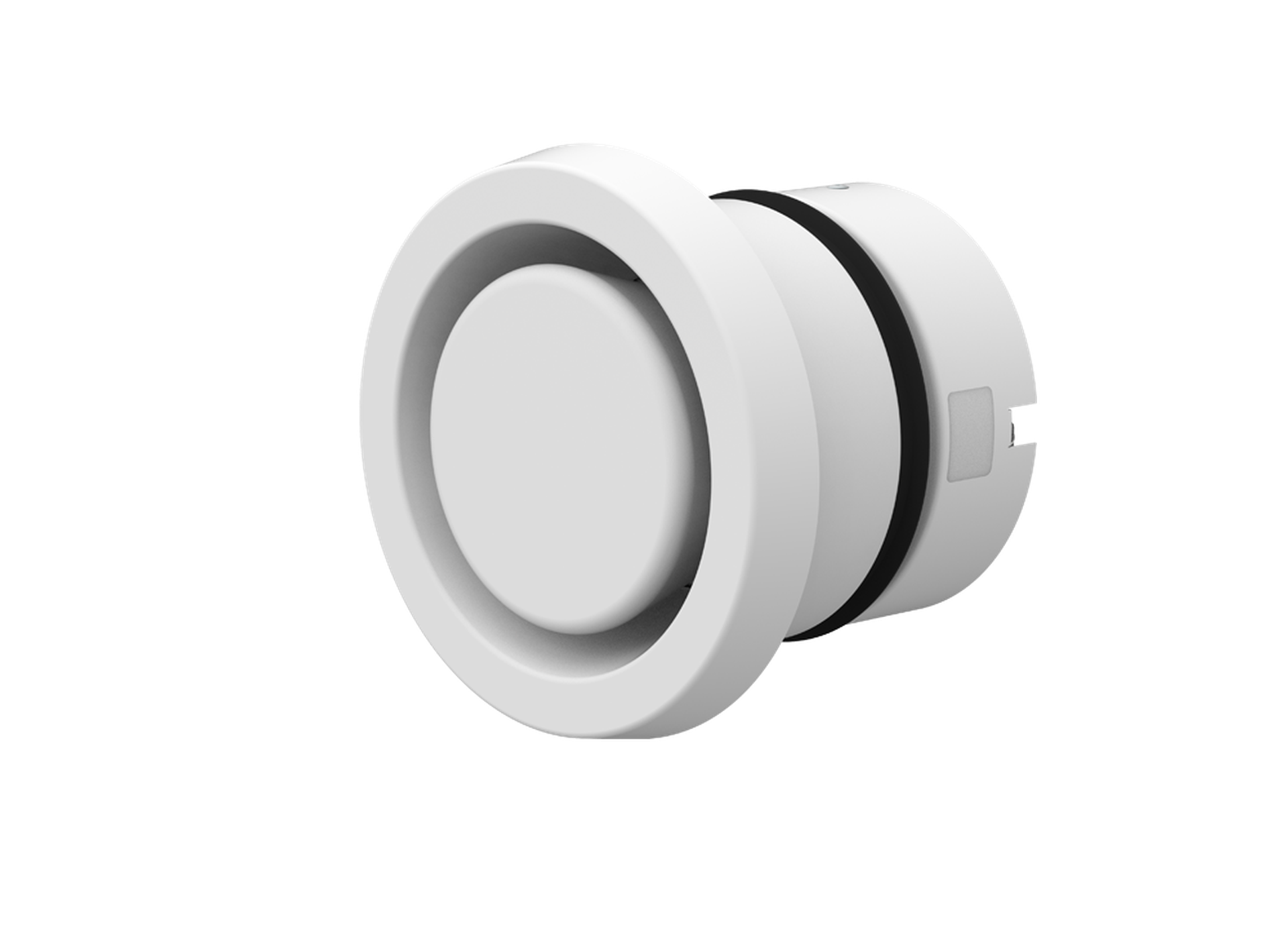

• 4 - Klapka F-C2 s ventilom Balance-E

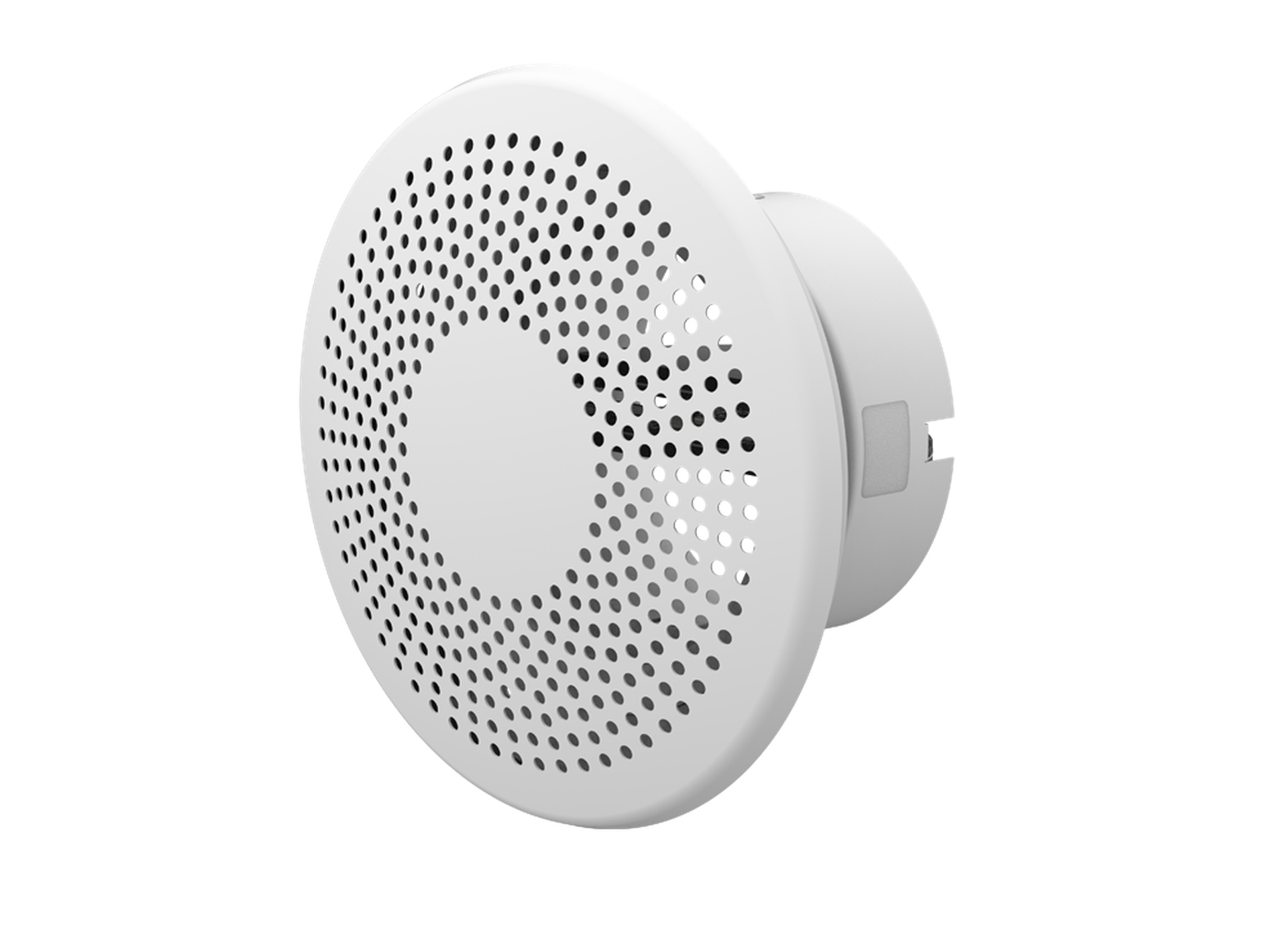

• 5 - Klapka F-C2 s ventilom EFF

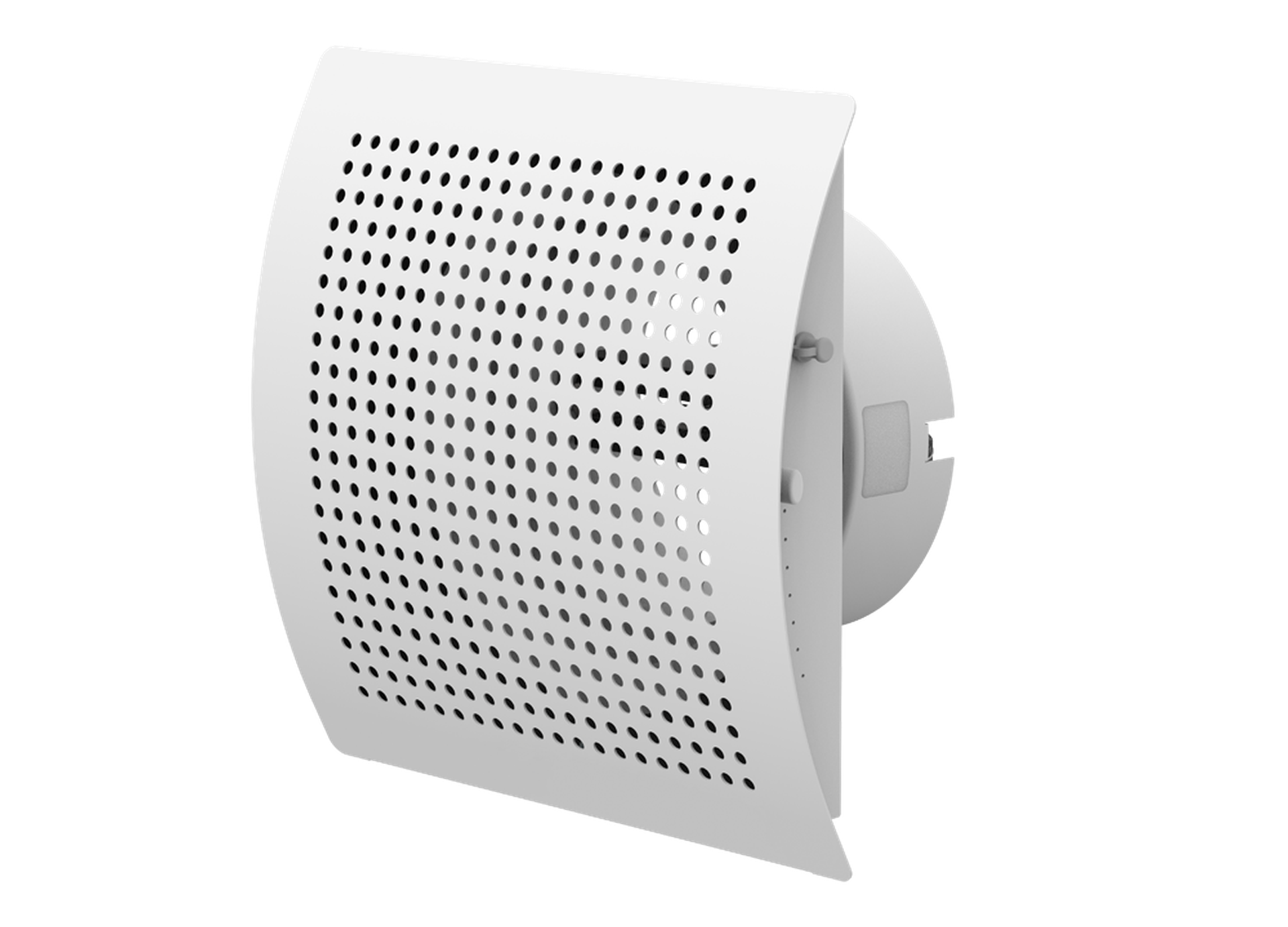

• 6 - Klapka F-C2 s ventilom TFF

Vyhotovenie

F-C2 majú plášť s práškovým nástrekom vyrobený z pozinkovaného plechu. Listy sú z bezazbestového izolantu a sú vybavené vypeniteľným tesnením, ktoré v prípade požiaru expanduje.

F-C2 a ventil tvoria jeden celok.

Typy aktivácie

• H0 ... Požiarna klapka s pružinovým pohybom listov s aktiváciou pomocou termopoistky nastavenej na 72 °C.

Materiálové zloženie

Výrobok obsahuje pozinkovanú oceľ, grafitový protipožiarny laminát a polyuretánovú penu. Tieto sú spracované v súlade s miestnymi predpismi. Výrobok neobsahuje žiadne nebezpečné látky, okrem spájky v termopoistke, ktorá obsahuje miligram olova. Kalciumsilikátová doska sa používa vo veľkostiach väčších ako 125 mm.

BOR-S a BOR-R sú štandardne vyrobené z pozinkovaného plechu a práškovo lakované v RAL9003 (signálna biela).

BALANCE-S a BALANCE-E sú vyrobené z recyklovateľného polypropylénu. Tento materiál odoláva väčšine chemikálií v malých koncentráciách. Polyéterové tesnenie.

TFF a EFF sú štandardne vyrobené z pozinkovaného plechu a práškovo lakované v RAL9003 (signálna biela).

Zoznam montážneho príslušenstva

• CBR-C2: Sada 4 príložiek povinných pre suchú inštaláciu klapky F-C2

Detailné informácie o príslušenstve sú dostupné v návrhovom programe Systemair DESIGN v časti Príslušenstvo k požiarnym klapkám.
