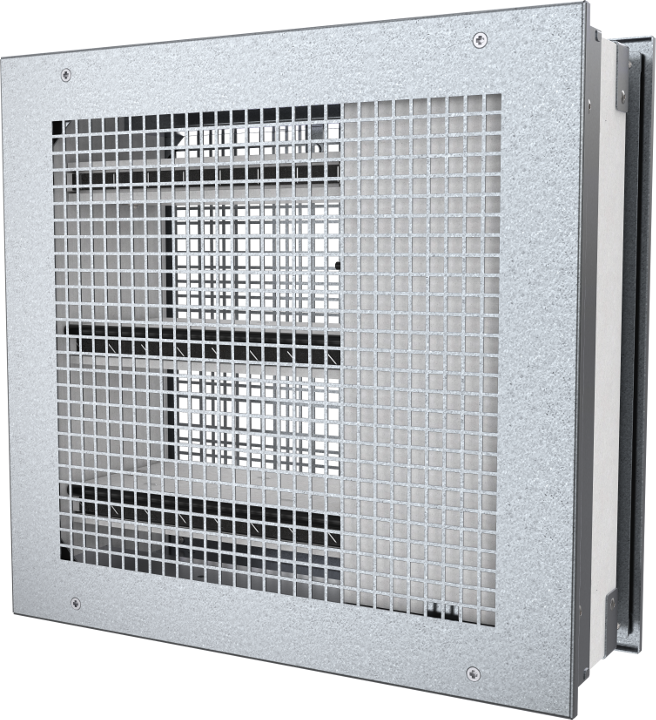

FGS Štvorhranné požiarne klapky

Popis

Požiarna vetracia mriežka FGS typu MMS slúži ako požiarny uzáver medzi dvomi požiarnymi úsekmi s cieľom zabrániť šíreniu toxických plynov, dymu a ohňa. Všetky požiarne vetracie mriežky FGS sú štandardne navrhnuté a certifikované v súlade s kritériami EIS podľa ETAG 026-4. Sú určené na inštaláciu do požiarne odolnej steny bez pripojenia potrubí. Požiarna vetracia mriežka je spolu so spôsobom jej inštalácie neoddeliteľnou časťou hodnotenia požiarnej odolnosti. Požiarne vetracie mriežky FGS sú vhodné pre spôsoby inštalácie uvedené a opísané v Návode na inštaláciu, prevádzku a kontrolu požiarnych klapiek. Môžu byť dodané v ručnom vyhotovení alebo so servopohonom.

Hlavné vlastnosti

• Nezávislý montážny rám

• Možnosť práškového lakovania krycej mriežky

FGS s ručným ovládaním

Štandardne sa všetky ručne ovládané požiarne vetracie mriežky dodávajú s ručným ovládaním, voliteľne s mikrospínačmiy. V prípade požiaru sa požiarna vetracia mriežka uzatvorí automaticky po roztavení tepelnej poistky. Po uzatvorení sú listy mriežky mechanicky zaistené v uzatvorenej polohe a je možné ich otvoriť len manuálne. Poistka aktivuje spúšťací mechanizmus, keď teplota vzduchu v potrubí dosiahne 72 °C a klapka sa po roztavení poistky uzatvorí do 10 sekúnd.

• ZV Požiarna vetracia mriežka s mechanizmom s vratnou pružinou, s tavnou tepelnou poistkou nastavenou na 72°C (na vyžiadanie 100°C).

• DV1 Požiarna vetracia mriežka s aktivačným mechanizmom ZV + indikáciu zatvorenej polohy pomocou polohy spínačmi 230V AC alebo 24V AC/DC.

• DV1-2 Požiarna vetracia mriežka s aktivačným mechanizmom ZV + indikáciu otvorenej a zatvorenej polohy pomocou polohy spínačmi 230V AC alebo 24V AC/DC.

FGS so servopohonom

Štandardne sú tieto vetracie mriežky vybavené servopohonom s mikrospínačmi, voliteľne s napájacou a komunikačnou jednotkou. Požiarna vetracia mriežka môže byť vybavená pružinovým servopohonom, ktorý ju môže uzatvoriť na povel systému riadenia budovy, alebo na základe porušenia termoelektrickej poistky. Servopohonom ovládané mriežky sú štandardne vybavené termoelektrickou poistkou, ktorá aktivuje uzatvorenie listov po dosiahnutí alebo prekročení okolitej teploty 72°C. Napájací obvod servopohonu sa preruší a pružina servopohonu uzatvorí list klapky do 20 sekúnd.

• DV7-T Požiarna vetracia mriežka s aktivačným mechanizmom so servopohonom Belimo (230V AC) s vratnou pružinou, s termoelektrickou poistkou 72°C a pomocnými spínačmi.

• DV9-T Požiarna vetracia mriežka s aktivačným mechanizmom so servopohonom Belimo (24V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72°C a pomocnými spínačmi.

• DV9-T-ST (Komunikačná jednotka musí byť inštalovaná v blízkosti inštalačného rámu na stene!) Požiarna vetracia mriežka s aktivačným mechanizmom so servopohonom Belimo (24V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72°C, pomocnými spínačmi a napájacou a komunikačnou jednotkou Belimo BKN230-24 (iné komunikačné jednotky na vyžiadanie).
