AXC(B) Axiálne ventilátory
Stredotlaký axiálny ventilátor na odvod dymu a tepla
300°C/120 min (F300)
Teplota vzduchu do 55°C pre trvalú prevádzku
Hliníkové lopatky aerodynamického tvaru
Nastaviteľný uhol natočenia lopatiek (vo výrobe)
Motory IE3, IP55, izolačná trieda H
Externá svorkovnica (IP65)
Inštalácia v interiéri aj exteriéri
Horizontálna a vertikálna montáž
Testované podľa ISO 5801 a AMCA 210
Konfigurovateľné v návrhovom programe (link nižšie)
AXC 1000 (B)#C1000AXCB
stredotlaký axiálny ventilátor, požiarny 300°C/2h
Cena na vyžiadanie
Prihlásiť sa alebo vytvoriť účet pre nákup online
Návrhový program pre Axiálne ventilátoryCertifikát EN 12101-3
Axiálne ventilátory AXC(B) boli testované v súlade s viacerými normami na skúšobnom zariadení Systemair alebo AMCA a sú certifikované na odvod dymu a tepla pri teplote 300°C/120 minút.
Kompletný sortiment je certifikovaný na inštaláciu vo vnútri alebo mimo požiarnej zóny.
Aplikácia
Ventilátory AXC(B) poskytujú účinný odvod vzduchu pri prevádzkových teplotách do 55°C nepretržite a do 300 °C počas 2 hodín.
Výkon
Ventilátor je možné nakonfigurovať tak, aby vyhovoval jednotlivým prevádzkovým bodom. Preto sa uhol sklonu lopatiek nastavuje vo výrobe. To poskytuje široký rozsah výkonu a vysokú flexibilitu pri výbere. Pre vyšší tlak a účinnosť sú k dispozícii vodiace lopatky.
Robustná a spoľahlivá konštrukcia
Hliníkové obežné kolesá odolné proti korózii, vysokoúčinné motory IE3 a žiarovo pozinkovaný oceľový plášť zaručujú vysokú kvalitu a dlhú životnosť.
Flexibilita
Ventilátory AXC je možné na požiadanie prispôsobiť nasledujúcimi možnosťami:
Široká škála príslušenstva
Rôzne farby povrchovej úpravy
Špeciálne verzie motorov, napr. do 100°C, s ochranou proti korózii C5 alebo pre iné napätia
K dispozícii správa o záverečnej kontrole
Možnosť použitia systému AXC-Box na zníženie hluku
Kratšia skriňa
Rôzne polohy svorkovnice
Röntgenom testované lopatky a náboje
Testované podľa ISO 5801 a AMCA 210
Axiálne ventilátory AXC boli testované na skúšobnom zariadení Systemair alebo AMCA v súlade s normami ISO 5801 a AMCA 210 . Ak chcete vybrať ventilátory s certifikátom AMCA, pozrite si konfigurátor axiálnych ventilátorov.
)
Príslušenstvo Systemair – pasuje perfektne!
Ušetrite čas pri navrhovaní a inštalácii a zároveň zabezpečte najoptimálnejšie riešenia vetrania pre váš projekt.
Vybrané príslušenstvo pre ventilátory AXC(B)
FSD-AXC
Anti-vibračné nožičky pre ventilátory AXC
MFA-AR/AXC
Montážne nožičky pre axiálne ventilátory AXC

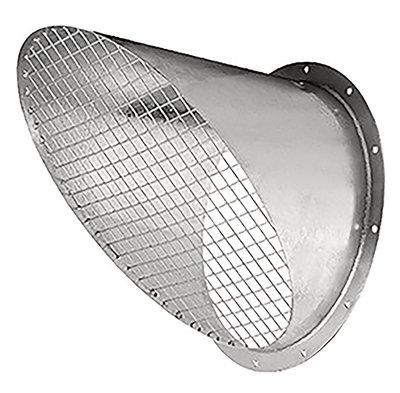

ABS
Výtlačný kus s ochrannou mriežkou pre ventilátory AXC
Technická špecifikácia
Vlastnosti
Konštrukcia
Plášť je vyrobený zo žiarovo pozinkovanej ocele podľa normy ISO 1461 s predvŕtanými prírubami. Svorkovnica s krytím IP 65 je namontovaná zvonka na plášti.
Obežné koleso
Obežné kolesá sú vyrobené z hliníka a sú dynamicky vyvážené podľa normy ISO 21940-11, kvalita vyváženia G6,3 a limity vibrácií podľa normy ISO 14694.
Motor
Štandardné modely sú poháňané trojfázovými AC motormi s účinnosťou IE3 vhodnými pre 50 Hz a voliteľne pre 60 Hz.
Ochrana motora
Motory môžu byť vybavené PTC termistormi na ochranu motora (na požiadanie).
Regulácia otáčok
Otáčky motorov možno regulovať frekvenčným meničom v rozsahu 10 až 60 Hz.
Inštalácia
Ventilátory AXC(B) je možné inštalovať na rôznych miestach vo vnútornom aj vonkajšom prostredí, mimo alebo vo vnútri požiarnej zóny (viac informácií nájdete v príručke).
Odporúčané príslušenstvo: pružné manžety, tlmiče vibrácií, montážne nožičky.
Technické údaje
Názov výrobku
AXC 1000 (B)
Číslo výrobku
#C1000AXCB
Predvolené | |||
|---|---|---|---|
| Menovité údaje | |||
| Max. teplota prepravovaného vzduchu po dobu 120 min. | 300 | °C | |
| Teplota prepravovaného vzduchu | max 55 | °C | |
Rozmery
| * Air direction: S | |||||||||
| ØDa | ØDi | ØTk | M | zxØd | hF | s | Motor | L | K |
| 1105 | 1000 | 1070 | 930 | 16x15 | 670 | 4,0 | 100-132 | 640 | 552 |
| 160-200 | 850 | 762 | |||||||
| ** Air direction: SO/SU (SO = air direction upwards; SU = air direction downwards) | |||||||||
| ØDa | ØDi | ØTk | M | zxØd | K | nxØdF | Motor | L | |
| 1105 | 1000 | 1070 | 1288 | 16x15 | 1208 | 4x11 | 100-132 | 790 | |
| 160 - 200 | 1000 | ||||||||
Špecifikácia
Smoke extract axial fan AXC(B) certified according to EN 12101-3 for 300°C/120 min. CE mark of conformity.Suitable for use inside or outside the fire zone. Temperature of medium for continuous operation from -20°C up to 55°C.Impeller:Impellers with profiled blades made of cast aluminum alloyDynamically balanced according to ISO 21940-11 and ISO 14694, balancing quality G6,3.Casing:Manufactured from hot-dip galvanized sheet steel according to ISO 1461. Pre-drilled, rolled Eurovent 1/2 flanges pressed on both sides. Pre-wired terminal box on fan casing, IP65 (IEC 60034-5).PV Version includes bolt-on outlet guide vanes.Motor:Motor suitable for 300°C/120min or 55°C continuous operation.High efficiency three-phase asynchronous motors with squirrel cage rotor, directly in the air stream.Protection class IP55 (IEC 60034-5), insulation class H. The motors can be equipped with PTC thermistors for motor protection (on request). Speed controllable via frequency converter.
