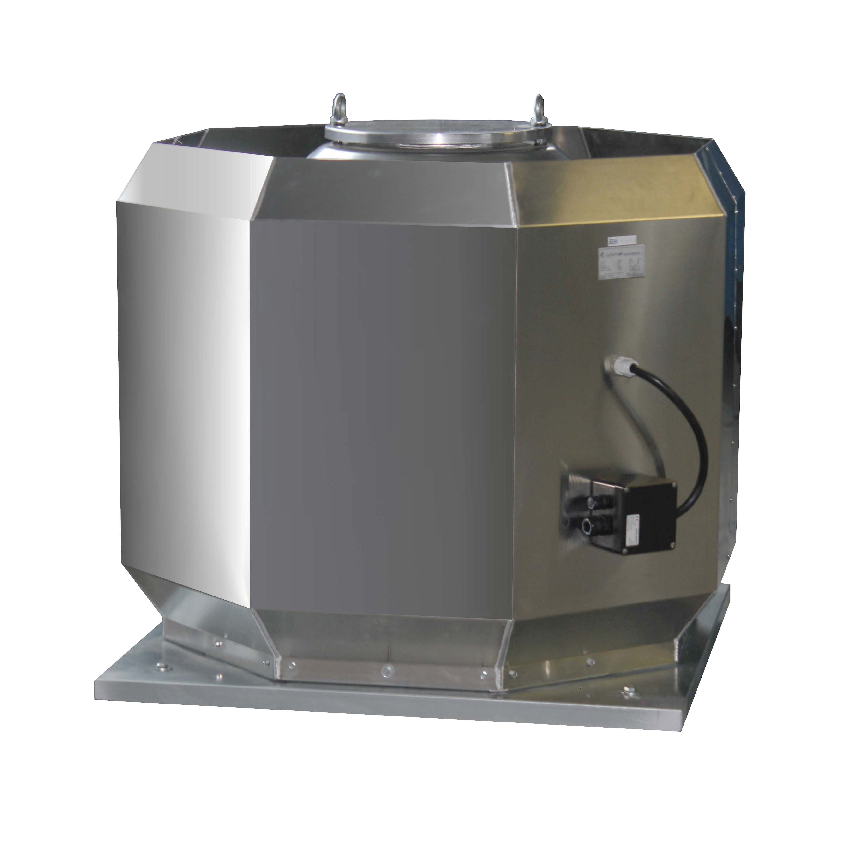

DVV-EX Takfläktar

EX-klassade takfläktar

Explosionssäker
Robust konstruktion
Hölje i aluminium
Certifierad enligt ATEX och UKEX

Effektivt

Fläktens IE3-motor ger effektivitet och tillförlitlighet, vilket gör att den kan användas i de mest krävande miljöer.

Robust

Höljet är tillverkat av saltvattenvattenbeständigt aluminium och bottenplattan av varmförzinkad stålplåt. För korrosionsklass C4 och högre rekommenderas ytterligare ytskydd av utsatta delar. Fläkten har en inloppskona av koppar.

Skydd

Fläkten är explosionsskyddad och konstruerad för evakuering av gaser och explosiva luftblandningar. DVV-EX är klassificerade i kategori 2G och klarar temperaturklasser från T1 till T4.

Certifierad enligt ATEX och UKEX
Certifikat EPS 21 ATEX 2 152 X (upp till direktiv 2014/34/EU)
Certifikat EPS 22 UKEX 2 337 X (enligt UKSI 2016:1107)

Takfläktserien DVV-EX med centrifugalfläktar är utformad för användning i explosiva atmosfärer och för att ge ett långvarigt skydd i farliga miljöer. Detta inkluderar platser som utsätts för luftblandningar av brandfarliga gaser, ånga och andra flyktiga ämnen.

Fläkten är lämplig för evakuering från zon 1 eller 2 och är uppbyggd kring en energieffektiv IE3-standardmotor som är inrymd i ett flamsäkert hölje. Fläkthjulet har bakåtböjda skovlar av stål som skyddas av ett havsvattenbeständigt aluminiumhölje och en varmförzinkad bottenplatta i stålplåt. Fläktens kopplingsbox är helt explosionsskyddad och fläktarna kan fungera i en omgivningstemperatur på upp till 55 °C.

Fläktserien kan hastighetsregleras med frekvensomriktare och motorerna har inbyggda PTC-termistorer som ska kopplas till ett externt termistormotorskydd som finns som tillbehör.

Konstruktion

Takfläktarna DVV-EX är utformade för att evakuera potentiellt explosiva atmosfärer (blandningar av luft och brandfarliga ämnen som gaser och ånga) från explosionsfarliga områden. Höljet är tillverkat av havsvattenbeständig aluminium och bottenplattan av varmförzinka stålplåt med en inloppskona av koppar.

Drift

De viktigaste delarna är testade för att fungera i explosiva och krävande miljöer. Fläktens kopplingsbox är helt explosionsskyddad och fläktarna kan fungera i en omgivningstemperatur på upp till 55 °C.

Fläkthjul

DVV-EX-fläktarna har fläkthjul med bakåtböjda skovlar och IEC-motor i explosionsskyddat "flamsäkert hölje" -
II 2G Ex db IIC T4 Gb.

Motor

Fläkten är lämplig för evakuering från zon 1 eller 2 och är byggd kring en IE3 energieffektiv motor, inrymd i ett flamsäkert hölje, som kan varvtalsregleras via en frekvensomriktare.

Fläktarna är klassificerade enligt kategori 2G, temperaturklasser T1 till T4. Kopplingsbox i explosionsskydd "ökad säkerhet" - II 2G Ex eb IIC T6 Gb är monterad på höljet.

Anslutning på sugsidan enligt EUROVENT

Skydd av motorn

För att skydda motorn mot överhettning har DVV-EX-fläktarna inbyggda termistorer (PTC) med utdragna ledare som ska anslutas till ett externt termistormotorskydd. T.ex. U-EK230E som finns som tillbehör.

Reglering

Om fläkten ska hastighetsregleras ska en kombination av frekvensomriktare och lämpligt sinusfilter användas på motorsidan enligt installations-instruktionerna.För frekvensreglerade fläktar kan EMC-skyddade kablar behövas (ingår för fläktar märkta med EMC, övriga kan fås på begäran).

Installation och användning

DVV-EX-fläktarna är avsedda för installation utomhus.

Takfläktserien DVV-EX med centrifugalfläktar är konstruerad för användning i explosiva atmosfärer evakuering från zon 1 eller 2, tillämpningsområde II, för gaser i grupperna A, B samt vätgas och för att ge ett säkert skydd i farliga miljöer. Detta omfattar platser som utsätts för luftblandningar av brandfarliga gaser, ånga och andra flyktiga ämnen.

På begäran

Dessutom finns fabriksutrustade och märkta fläktar tillgängliga:

Förbättrat korrosionsskydd
Inbyggda elektriska värmare för ett utökat temperaturområde under -40 °C omgivningstemperatur
Med ljuddämpare HSDV (tillbehör) på utloppet (märkning av fläkten DVVI Ex)
Servicebrytare i stället för kopplingsdosa
Anslutningsbox med EMC-kabelgenomföringar på användarsidan
