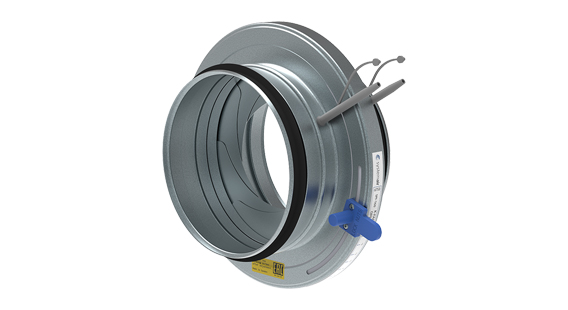

SPI Spjäll

Volymkontrollspjäll för mätning och injustering av luftflödet

Låg ljudnivå
Centriskt luftflöde
Fast mätanslutningar
För både till- och frånluft

Storlek

SPI 80 C Irisspjäll#7621

Irisspjäll Ø 80 mm

Kontakta försäljning

eller skapa konto för att se priser eller köpa online.

Systemair DESIGN produktvalsprogram

Mätning

SPI har fasta mätuttag som ger noggrann flödesmätning.

Robust konstruktion

Spjällhuset är tillverkat av galvaniserad stålplåt och är försett med en täthetstestad gummipackning.

Justering

SPI-spjället är utrustat med justeringsfunktion som kan öppnas helt, vilket betyder att det inte krävs någon renslucka för rengöring av kanal.

SPI är ett irisspjäll som finns i olika storlekar och är konstruerat för mätning och injustering av luftflödet. SPI har en låg ljudnivå, ett centriskt luftflöde och fasta mätpunkter för exakta mätningar. Spjället kan användas för både till- och frånluftsflöde.

Spjället är tillverkat av galvaniserad stålplåt och är försett med en gummipackning. Packningen har testats för lufttäthet i klass C enligt EN 1751. Justeringsmekanismen gör det möjligt att öppna hela tvärsnittet, så det behövs ingen extra renslucka för rengöring av kanal.

Justeringsspjället SPI måste installeras i enlighet med de avstånd som krävs för att minimera avvikelser i luftflödet. Att minska eller förstora kanalen till nästa kanalstorlek kräver inga specificerade avstånd för att minimera avvikelsen. SPI gör det möjligt att göra exakta luftflödesmätningar i alla punkter, även punkter nära T-förgreningar och böjar samt punkter framför don.

SPI 80 C Irisspjäll #7621

BeskrivningSPI är ett irisspjäll för mätning och justering av luftflödet. SPI har följande specifikationer: låg ljudnivå, centriskt format luftflöde och fasta mätuttag för exakta mätningar.Denna anordning kan användas för både till- och frånluft.KonstruktionSpjället är tillverkat av galvaniserad stålplåt och kanalanslutningarna är försedda med gummipackning testad för lufttäthet i klass C enligt EN 1751. Det har en inställningsöppning som kan öppna hela tvärsnittet så det finns inget krav på renslucka i anslutning till spjället för rengöring.Finns i storlekar ø 80-800mm.MonteringSPI-justeringsspjället måste installeras i enlighet med de avstånd som krävs för att minimera luftflödesavvikelse. Minskning eller ökning av kanaldimensionen till nästa kanalstorlek kräver inga specificerade avstånd för att minimera avvikelsen. SPI gör det möjligt att göra exakta luftflödesmätningar på alla ställen, inklusive punkter nära T-korsningar, böjar och före don.
