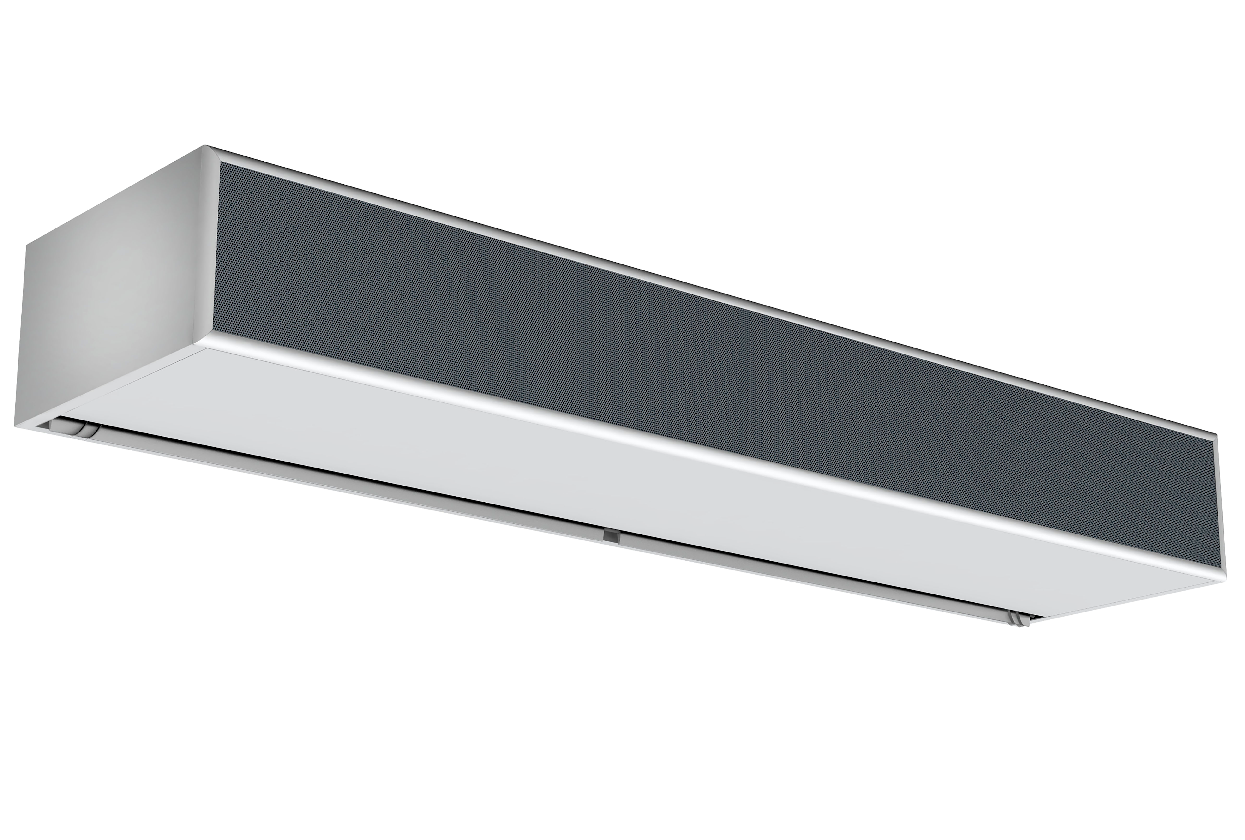

CL Linea eco M1500P EC Hybride #75294
Spezielles Luftschleierkonzept für besonders energieeinsparende Anwendungsbereiche. EinsatzbereichInzwischen treten immer öfter der Einsatz von Brauchwasser aus Wärmepumpen und eine energieeinsparende Nutzung dieser verbleibenden Restwasserwärme in den Vordergrund.Endverbraucher wollen diesen Vorteil nutzen und wir stellen dem Markt das entsprechende Konzept zur Verfügung. Die Wassertemperatur reicht in vielen Fällen nicht aus, um einen zufriedenstellenden Wirkungsgrad eines Luftschleiers zu realisieren.So wurde aus einer zusätzlichen Linea-Gerätkonfiguration die Linie Linea EC eco Hybride weiterentwickelt. Eine geräteinterne Regelung für eine Mindestausblastemperatur von 30°C garantiert den besten Wirkungsgrad bei optimaler Energieeinsparung. Die Luftschleieranlage eignet sich für die sichtbare, horizontale Montage in klassischem Gerätedesign.
Standard | |||
---|---|---|---|
Installation | |||
Art der Installation | Horizontal | ||
max. Montagehöhe | 2.700 | mm | |
Nenndaten | |||
Gehäusefarbe | Verkehrsweiß | ||
Gehäusefarbe, RAL | RAL 9016 | ||
Abmessungen und Gewichte | |||
Länge | 1.500 | mm | |
Höhe | 260 | mm | |
Tiefe | 560 | mm | |
Gewicht | 72 | kg | |
Volumenstrom | |||
Volumenstrom, Einheit | 2.700 | m³/h | |
Schalldaten | |||
Schallpegel | 59 | dB(A) | |
Spannung Motoren | |||
Steuerung/Motorversorgung | 230 | V | |
Steuerung/Motorstrom | 3,1 | A | |
Leistungsaufnahme (P1), Motor | 500 | W | |
elektrische Erwärmung | |||
Spannung Heizung | 400 | V | |
Leistungsaufnahme, Heizung | 9 | kW | |
Wasserdaten | |||
Wasserheizung max. Leistung 40/30 °C | 9,5 | kW | |
Druckverlust Wasser 40/30 °C | 7,6 | kPa | |
Wassermenge | 828 | L/h | |
Abmessung Wasseranschlüsse | 1" | ||
Ansaugtemperatur | 20 | °C | |
Ausblastemperatur | 35 | °C |
Luftschleieranlage für sichtbare, horizontale Montage in klassischem Gerätedesign.Geräteausführung entsprechend ISO 9001:2015Gehäuse:Die selbsttragende Gehäusekonstruktion besteht aus elektrolytisch verzinktem Stahlblech, welches mit hochwertigem Kunststoffpulver beschichtet ist (RAL 9016). Andere Farbtöne auf Anfrage.Das Gehäuseinnere ist mit schalldämmenden Material (Brandschutzklasse B1, selbstverlöschend) ausgekleidet.Die Montage der Geräte erfolgt über Einnietmuttern M8 auf der Geräteoberseite.Ventilatoren:in EC-Technik, ErP 2018 konform.Einzeln angetriebene, doppelseitig saugende EC Hochleistungsradialventilatoren mit Außenläufermotoren für besonders geräuscharmen Betrieb, Blockierschutz, sowie Übertemperaturschutz der Elektronik. Steuerspannung 0-10V. Die Ventilatorenanordnung (Isolationsklasse B) gewährleistet eine gleichmäßige Luftverteilung.Die Ventilatoren in EC-Technik sind besonders energieeffizient, da der Wirkungsgrad im Teillastbetrieb zwischen 90 und 95% liegt, gegenüber bei AC Ventilatoren von max. 55%.Wärmetauscher: Die Wärmetauscher sind saugseitig angeordnet, so dass eine gleichmäßige Beaufschlagung der Überträgerflächen gewährleistet ist. Der Abstand zwischen den auf Kupferrohren aufgepressten, Aluminiumlamellen ist so dimensioniert, dass im Zusammenwirken mit dem speziell entwickelten Ansauggitter auf einen wartungsintensiven Umluftfilter verzichtet werden kann. Die Wärmetauscher sind projektspezifisch für niedertemperaturbetrieb konzipiert und auf das Kauflandprinzip KABA abgestimmt. Der Anschluss erfolgt über Innengewinde auf der linken Geräteoberseite.Der maximale Nenndruck ist PN 16 bei 130°C.Andere Anschlussmöglichkeiten, gegen Mehrpreis möglich.Elektro-Lufterhitzer:Die Heizleistung der Elektro-Rippenrohr-Lufterhitzer ist 3 stufig, jedoch mit der gewählten 5 stufigen Ventilatorstufe korreliert, regelbar. Eine Sicherheitskette, bestehend aus, 60°C Automatik-Sicherheitsthermostat und 80°C Sicherheitsthermostat verhindert die Überhitzung des Gerätes. Ein 55°C Nachlaufthermostat sorgt beim Abschalten des Gerätes für den erforderlichen Abtransport der Stauwärme.Ansauggitter:Ein speziell entwickeltes Ansauggitter aus, lackiertem, in RAL 9006, Micro-Stahllochblech verhindert schädliche Ablagerungen am Wärmetauscher und vermeidet den Einsatz von wartungsintensiven Umluftfiltern. Die am Ansauggitter zurückgehaltenen Staub- und Faserpartikel müssen lediglich turnusmäßig abgesaugt oder abgewischt werden. Das Ansauggitter ist in einen beschichteten Aluminiumrahmen gefasst und mit Metallklipsen an dem Gerät befestigt und mit internen Sicherheitselementen gegen lösen gesichert und ist bei Bedarf einfach zu lösen.Ausblasdüse:Die strömungsgünstige Ausblasdüse ist mit durchgehenden und zwischen 0° und 30° arretierbaren Luftlenklamellen aus eloxiertem Aluminium ausgestattet, durch welche eine laminare Luftströmung und ein hoher Wirkungsgrad, bei geringstem Energieeinsatz, erreicht werden. Dies führt zu einer optimalen Abschirmeffektivität und verhindert hohe Energieverluste durch eindringende Zugluft im Eingangsbereich.Elektroanschluss:Netzanschluss und Verbindung zur gewählten Steuer- und Regeleinheit erfolgt über Plug und Play Steckverbindungen auf der rechten Geräteoberseite durch interne Verbindungen zur Klemmleiste auf der Elektroniksteuerplatine im Geräteinneren. Das Gerät muss für den bauseitigen Anschluss nicht geöffnet werden. Eine eventuelle Wartung erfolgt, servicefreundlich, über die Wartungstür an der Geräteunterseite.Für die Installation mehrerer Geräte zu Parallelsteuerung mit einem Steuergerät sind die Geräte als Master und Slave Einheiten konfiguriert. Einschließlich:Steuergerät eco2023-L EC.5-stufige bzw. stufenlose elektronische Drehzahlsteuerung , mit LED-Display in Niedervolttechnik über Fernbedienungstableau, mit H-O-A Schaltung. Luftschleier- und Heizbetrieb über Türkontakt und Raumsensor steuerbar, programmierbare Nachlauffunktion, Sommer-/Winter-Schalter, Frostschutzfunktion, Betriebszustandsanzeige über LED sowie potentialfreie Kontakte auf der Steuerplatine für Betriebs -und Störmeldung bzw. extern Ein/Aus und 20m Verbindungskabel (vom Gerät zum Regler) RJ 45.
