FRQFrequenzumrichter FRQS-E-6A
Germany · Deutschland
Germany · Deutschland
-
FRQ
für die energieeffiziente Steuerung von Motoren
Zuverlässige Steuerung
Plug & Play
Energieeffizient
Integrierter Motorschutz mit TB/TP
Maximale Leistung: 50Hz
Typ FRQ5: mit integriertem 5-Stufen-Schalter
Typ FRQ: mit 0-10V Eingang
Typ FRQ(5)S: mit allpoligem Sinusfilter + 5 5-Stufen-Schalter
Frequenzumrichter FRQS-E-6A#37419
208-277V, 1~, 6A, IP54, 0-10VFrequenz: 50/60 Hz
1.376,00 €zzgl. USt.
Anmelden oder Konto erstellen um online zu bestellen
Energieeffiziente Drehzahlregelung
FRQ-Frequenzumrichter sind eine der energieeffizientesten Methoden zur Steuerung von Motoren.
Integrierte Pol-Sinus-Filter
Die Frequenzumrichter FRQS/FRQ5S haben standardmäßig integrierte Allpol-Sinusfilter. Daher sind für die Installation keine geschirmten Kabel erforderlich. Sie sind also auch für die Nachrüstung geeignet.
Sie können auch Motoren ansteuern, die aufgrund ihrer Bauart normalerweise nicht für Frequenzumrichter geeignet sind, z.B. Außenläufermotoren.
Plug & Play
Die Systemair FRQ-Serie wird im Werk vorkonfiguriert, um eine schnelle und kosteneffiziente Inbetriebnahme zu gewährleisten. Dadurch sind sie auch für die Nachrüstung geeignet.
Diese Serie von Frequenzumrichtern bietet eine einfache und energieeffiziente Lösung zur Steuerung von Motoren.
Die Typen der Serie FRQS und FRQ5S haben zusätzlich standardmäßig einen integrierten allpoligen Sinusfilter. Dies bedeutet, dass für die Installation keine geschirmten Kabel verwendet werden müssen und die Geräte somit auch bestens für die Nachrüstung bestehender Anlagen geeignet sind. Diese Frequenzumrichter sind auch in der Lage, Motoren zuverlässig zu regeln, die aufgrund ihrer besonderen Bauart üblicherweise nicht für den Frequenzumrichterbetrieb geeignet sind, wie z.B. Außenläufermotoren.
Alle Typen haben:
Eingangskontakt für externe Freigabe
Potentialfreien Betriebsmeldekontakt
Störaussendung entsprechend EN 61000-6-3
Störfestigkeit gemäß EN 61000-6-2
Schutzart IP54
Beim Betrieb mit explosionsgeschützten Ventilatoren müssen die Umrichter außerhalb der EX-Zone platziert werden.
Serie FRQ:
- Analogeingang zur Vorgabe der Ventilatordrehzahl über externes Signal (0-10V)
- Max. Motorzuleitungslänge 10m (geschirmt)
- Nicht geeignet für Außenläufermotoren
Serie FRQS
- Analogeingang zur Vorgabe der Ventilatordrehzahl über externes Signal (0-10V)
- Auch geeignet für Außenläufermotoren und zum Betrieb mit mehreren Motoren parallel
Serie FRQ5
-Vorgabe der Ventilatordrehzahl erfolgt über den integrierten 5-Stufenschalter
Stufe 0 = 0Hz; Stufe 1 = 10Hz; Stufe 2 = 20Hz; Stufe 3 = 30Hz; Stufe 4 = 40Hz; Stufe 5 = 50Hz
- Max. Motorzuleitungslänge 10m (geschirmt)
- Nicht geeignet für Außenläufermotoren
- inkl. Störmelde-LED
Serie FRQ5S
-Vorgabe der Ventilatordrehzahl erfolgt über den integrierten 5-Stufenschalter
Stufe 0 = 0Hz; Stufe 1 = 10Hz; Stufe 2 = 20Hz; Stufe 3 = 30Hz; Stufe 4 = 40Hz; Stufe 5 = 50Hz
- Auch geeignet für Außenläufermotoren und zum Betrieb mit mehreren Motoren parallel
- inkl. Störmelde-LED
Technische Spezifikationen
Technische Daten
Artikelname
Frequenzumrichter FRQS-E-6A
Artikelnummer
#37419
Standard | |||
|---|---|---|---|
| Nenndaten | |||
| Spannung | 208 bis 277 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 1~ | ||
| max. Strom | 6 | A | |
| Schutzklasse / Klassifizierung | |||
| Schutzart | IP54 | ||
| Regler und Sensoren | |||
| Empfohlene Sicherung | 10 A | ||
| Zulässiger Bereich rel. Feuchte, ohne Kondensation | 0 bis 85 | %RH | |
| Temperaturbereich; Umgebung und Kanal | |||
| Zulässige Umgebungstemperatur | max. 55 | °C | |
| Abmessungen und Gewichte | |||
| Gewicht | 5,7 | kg | |
Abmessungen
FRQS-E-6A
□A
250
□B
235
C
34
D
210
E
302
øF
6,5
H
3,5
G
195,5
Ausschreibungstext
Frequenzumrichter für die Drehzahlsteuerung von Ventilatormotoren.Inklusive integriertem, allpolig wirksamem Sinusfilter.Der Frequenzumrichter gibt eine sinusförmige Ausgangsspannung aus.Entsprechende Filter und Drosseln sind im Frequenzumrichter integriert.Dadurch keine Gefährdung angeschlossener Motoren durch Spannungsspitzen.Der integrierte Sinusfilter ist intern an den Frequenzumrichter Zwischenkreis angebunden, er wirkt allpolig.Dadurch werden Lagerströme in Motoren wirksam verhindert.Motoren deren Wicklungssystem nicht speziell für Frequenzumrichterbetrieb ausgelegt ist, können mit diesem Frequenzumrichter zuverlässig betrieben werden.Vorgabe der Ventilatordrehzahl erfolgt über integrierten 5-Stufenschalter.Stufe 0=0Hz; Stufe 1=10Hz; Stufe 2=20Hz; Stufe 3=30Hz; Stufe 4=40Hz; Stufe 5=50HzVersorgung durch Netzspannung 3~ 208...277 V 50/60 Hz.Der Frequenzumrichter ist kurzschlussfest.Kontakt für externe Freigabe.Integrierte Spannungsversorgung (+24 V).Potenzialfreie Aussteuerungsmeldung.Motorschutz durch Anschluss von Thermokontakt (TB) bzw. Kaltleiter (TP).Störaussendung gemäß EN 61000-6-3, Störfestigkeit gemäß EN 61000-6-2.Max. Ableitstrom gemäß DIN EN 60990 < 3,5mA.Parallelbetrieb mehrerer Motoren.Keine Gefährdung von Motoren durch Lagerströme und Spannungsspitzen.Keine Einschränkung der Leitungslänge zwischen Frequenzumrichter und Motor.Nachrüstbar bei Anlagen mit bestehendem Leitungsnetz (Geschirmte Motorleitungen sind nicht erforderlich).Motorenbetrieb ohne elektromagnetische Geräusche.Schutzart IP54: Geeignet für die Montage im Freien, wahlweise auch Einbau in Schaltschränke oder Anlagen.Umgebungstemperatur -20 bis + 40 °C (bis + 55 °C mit Leistungsreduzierung).Bei Betrieb für EX-Bereich muss der FRQ außerhalb der explosionsfähigen Atmosphäre installiert werden!
Dokumentation
Dokumente

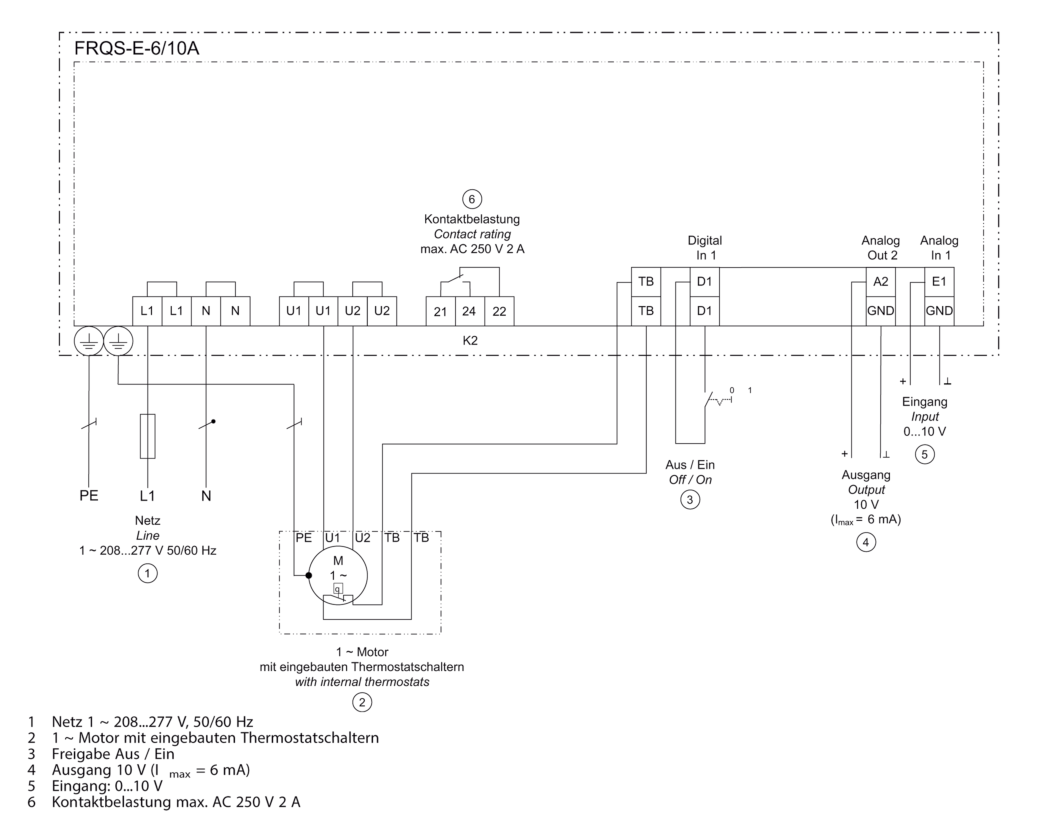

Anschlussplan
