KBR315D2 IE3

KBR Centrifugalfläktar

Kraftfulla och effektiva fläktar för medietemperaturer upp till 120 °C

  • Upp till 120 °C medietemperatur, kontinuerlig drift

  • Akustisk och termisk isolering 50 mm

  • Utmärkt för storkök och processfrånluftssystem

  • Lätt att serva och underhålla tack vare den svängbara inspektionsdörren

KBR 315D2 IE3#87914
3ph/400V, 120°C
eller skapa konto för att se priser eller köpa online.

Tillförlitlighet

KBR-boxfläktarna är konstruerade för tillförlitlig, kontinuerlig användning vid medietemperaturer upp till 120 °C

Kombinationen av tålig höljes- och motorkonstruktion gör att behovet av underhåll av fläktarna minimeras vilket möjliggör lång kontinuerlig drift.

Prestanda

Högpresterande fläkthjul med den modernaste tekniken tillsammans med högeffektiva motorer säkerställer hög prestanda på lägsta möjliga effektnivå med minimal energianvändning och maximal effektivitet.

Ljud

KBR-modellernas hölje har god akustisk och termisk isoleringsförmåga.

KBR 315D2 IE3 #87914

• Max temperatur på transporterad luft 120°• Integrerad motorskyddsgivare (PTC)• Låg ljudnivå• Reglerbar med frekvensomvandlare• Motor utanför luftströmmen• Öppningsbar motorlucka för enkel serviceKBR har fläkthjul med bakåtböjda skovlar. Höljet består av galvaniserad stålplåt och är isolerat med 50 mm mineralull. Swing-outlucka för enkel rengöring och service. Luckan kan hängas valfritt på höger eller vänster sida.För att skydda motorn mot överhettning har fläktarna integrerad motorskyddsgivare (PTC) med utdragna ledare för anslutning till motorskydd.Obs! Endast reglerbar med frekvensomvandlare. Varvtalsreglering av spänningen, t.ex. med spänningstransformatorer, är inte möjligt!Enligt kommissionens förordning (EG) nr 640/2009 om genomförande av europaparlamentets och rådets direktiv avseende krav på ekodesign för elektriska motorer är de nya internationella verkningsgradsklasserna bindande från den 16 juni 2011. Riktlinjerna är definierade av CEMEP och EPACT och betraktas som internationell standard för energisparande högeffektiva motorer för frekvenserna 50 eller 60 Hz och gör användning av IE2-motorer obligatorisk.Med denna nya och effektivare teknik erbjuder vi våra kunder flera fördelar, som miljövänlig drift, minskad energiförbrukning och därmed lägre utsläpp. IE3-motorer har en högre verkningsgrad även vid dellast och ger optimal justering vid driftpunkten. Dessutom har IE3-motorerna lägre bullernivå och värmeutveckling, vilket har positiv inverkan på motorernas verkningsgrad och kylbehov. Obs! IE3-motorer kan inte varvtalsregleras av spänning, t.ex. med spänningstransformatorer.

Certifieringar

Laddar...

Funktioner

Konstruktion

KBR-höljet är tillverkat av galvaniserad stålplåt i en dubbelplåtskonstruktion med 50 mm mellanliggande mineralullsisolering.

Fläkten är isolerad från höljet via anslutningar och vibrationsdämpare som är inbyggda i bottenramen. Standard är att motorn är placerad utanför luftströmmen.

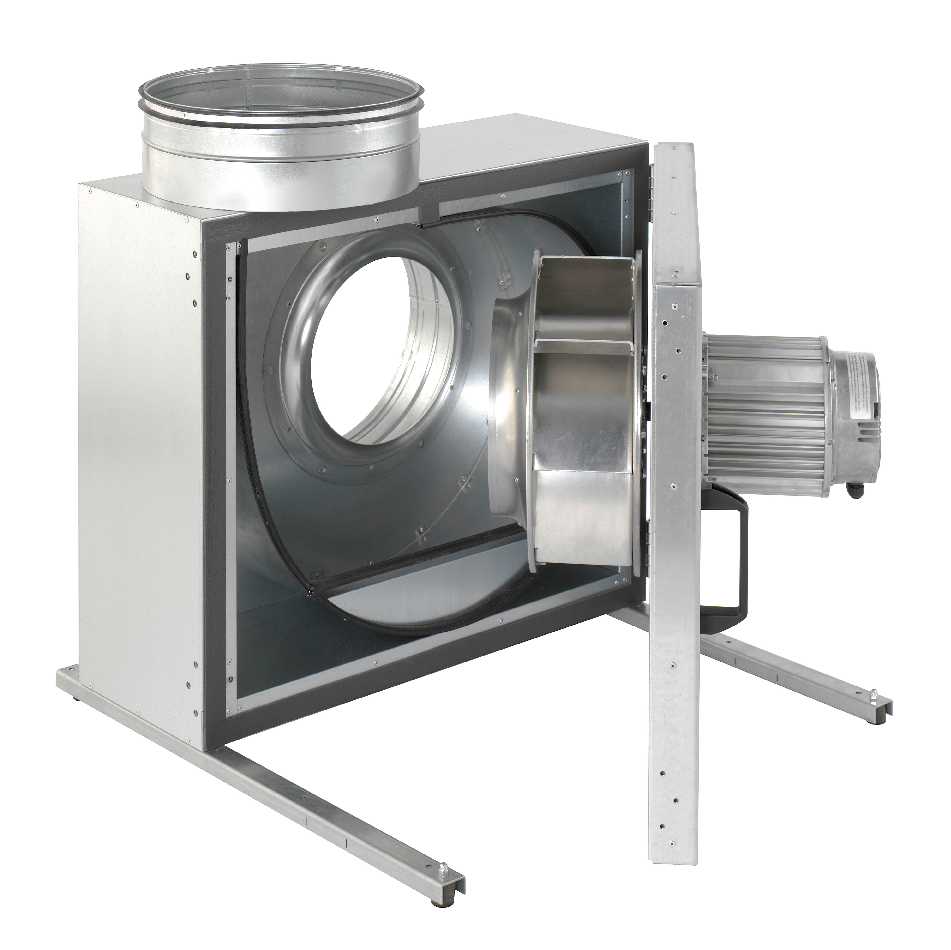

KBR-fläktarna har en svängbar dörr för enkel inspektion och service.

Fläkthjul

KBR:s fläktar har motorer med radialfläkthjul med bakåtböjda skovlar. Fläkthjulen är tillverkade av galvaniserat stål och är dynamiskt balanserade.

Motor

KBR-fläktarna levereras med motorer som följer IEC-standard. Beroende på modell levereras fläktarna antingen med AC-motor, effektivitetsklass IE3, eller med EC-motor med effektivitetsklass IE4.

Skydd av motorn

Beroende på modell har AC-motorer integrerat termiskt skydd med manuell (elektrisk) återställning, termistor (PTC) för anslutning till externt motorskydd.

Modeller med EC-motorer har integrerat elektroniskt värmeskydd, inklusive skydd mot låst rotor och mjukstart.

Reglering

Fläktar med EC-motor är utrustade med en vridpotentiometer (0-10 V) som är installerad i kopplingsboxen. Med potentiometern kan fläkthastigheten enkelt justeras till önskad driftpunkt.
Fläktarna kan även styras av en extern 0-10 V-signal.

EC-motorer är, beroende på modell, även utrustade med ModBus-kommunikation eller larmsignal.

AC-motorer kan hastighetsregleras av frekvensomriktare.

Installation

Fläktarna kan användas inomhus eller med särskilda tillbehör även utomhus. Tack vare den monterade bottenramen kan fläkten stå på golvet. För att förhindra vibrationer i kanalen rekommenderas att man använder en flexibel anslutning.

Dokumentation

BIM

Laddar...










Kopplingsschema

KBR #87914, Kopplingsschema
1
3 x 230V Delta-koppling
2
3 x 400V Stjärn-koppling
3
PTC / TK
-
Ändra rotationsriktning genom att skifta två faser
