KBR/F Centrifugalfläktar

Rökevakueringsfläktar för hårda arbetsförhållanden i händelse av brand

  • Kontinuerlig medietemperatur upp till 200 °C

  • Rökevakuering 400 °C/120 min (F400)

  • Akustisk och termisk isolering 50 mm

  • Lätt att serva och underhålla tack vare den svängbara inspektionsdörren

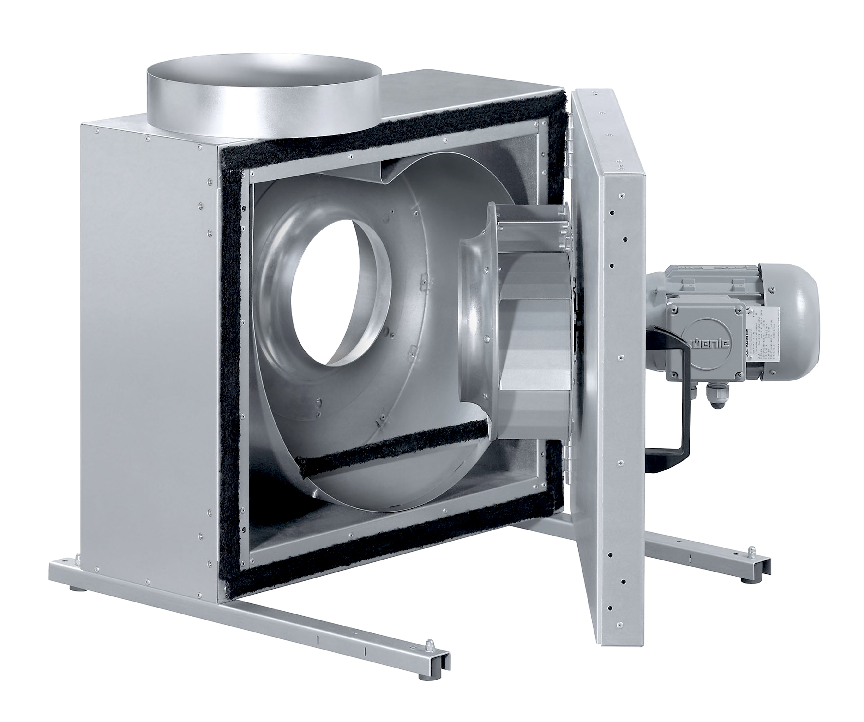

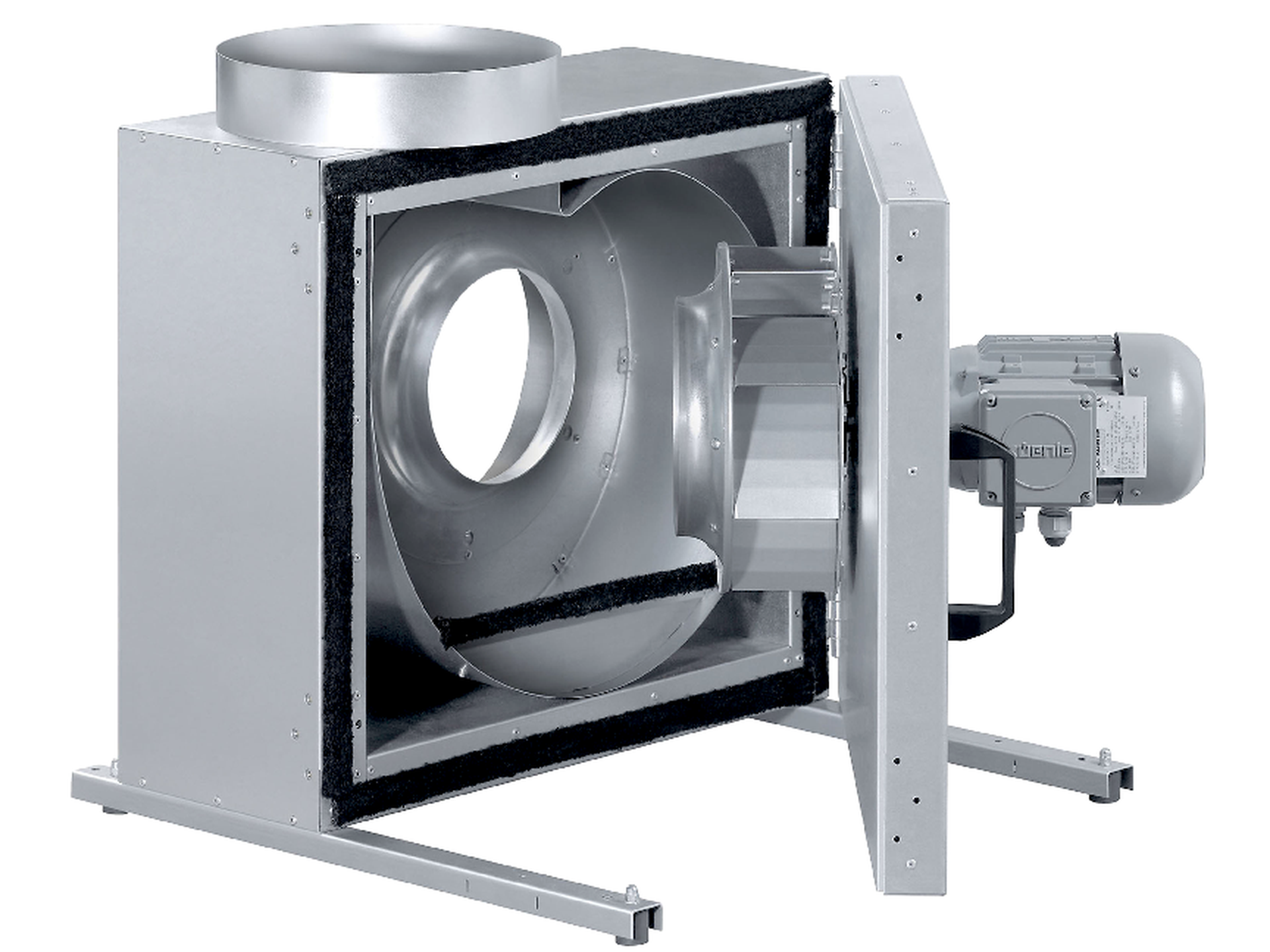

KBR/F 315D2 IE3#87940
Brand-/rökgasfläkt, 400 °C/120 min.Frekvens: 50 Hz
eller skapa konto för att se priser eller köpa online.

Kraftfull rökevakuering

Rökevakueringsfläkten KBR/F används vid brand för att evakuera rökgaser och kan även användas under normala arbetsförhållanden för temperaturer upp till 200 °C kontinuerlig drift.

Tålig design

KBR-höljet är tillverkat av dubbelmantlad galvaniserad stålplåt med 50 mm mellanliggande mineralullsisolering.

Prestanda

Högpresterande fläkthjul med den modernaste tekniken.

Brandläge EC

KBR/F-EC är dubbelfunktionsfläkt, vilket innebär att den dels kan köras energieffektivt i kontinuerlig drift vid upp t.o.m. max 200 °C. I detta läge styrs fläkten med 0-10V-signal och det integrerade motorskyddet är aktivt. Dessutom har fläkten ett separat brandläge där all styrning och motorskyddet överstyrs och fläkten går upp på max. I det läget är fläkten certifierad enligt EN 12101-3 för F400 i 120 minuter.

För att koppla in brandläget, se inkopplingsanvisning under Dokumentation.

KBR/F 315D2 IE3 #87940

  • Max temperatur på transporterad luft 200 °C
  • Reglerbar med frekvensomvandlare
  • Integrerad motorskyddsgivare (PTC)
  • Motor utanför luftströmmen
  • Öppningsbar motorlucka för enkel service
KBR / F-fläktarna har impeller tillverkade av galvaniserat stål med bakåtböjda blad och externa rotormotorer. KBR / F-höljet är tillverkat av dubbelskinnat galvaniserat stålplåt och är isolerat med 50 mm mineralull.KBR / F-fläktarna har en öppningsbar lucka för enkel inspektion och service. Dörröppningens riktning kan enkelt ändras från höger till vänster på plats. Fläkten isoleras från höljet via kontakter och antivibrationsdämpare är inbyggda i basramen.För att skydda motorerna från överhettning har KBR / F-fläktarna en integrerad motorskyddsgivare (PTC) med externa ledningar för anslutning till en motorskyddsanordning.IE3-motorer har en hög verkningsgrad även vid dellast och ger optimal justering vid driftpunkten. Dessutom har IE3-motorerna lägre bullernivå och värmeutveckling, vilket har positiv inverkan på motorernas verkningsgrad och kylbehov. Obs! IE3-motorer kan inte varvtalsregleras med spänningsreglering, t.ex. med spänningstransformatorer.

Certifieringar

BSI Kite-märkning

Kitemark är ett varumärke för produkt- och tjänstekvalitet som ägs och drivs av British Standards Institution (BSI Group). Kitemark används oftast för att identifiera produkter där säkerheten är av största vikt.

Tekniska specifikationer

Funktioner

Konstruktion

KBR/F-höljet är tillverkat av dubbelmantlad galvaniserad stålplåt med 50 mm mellanliggande mineralulls-isolering.

Fläkten är isolerad från höljet via anslutningar och vibrationsdämpare som är inbyggda i bottenramen. Motorn är placerad utanför luftströmmen.

KBR/F-fläktarna har en svängbar dörr för enkel inspektion och service.

Testad enligt EN 12101- 3. CE-certifiering enligt EN 12101-3 ;2002-06 genom TÜV Süd.

Hjul

KBR/F-fläktar har radialfläkthjul med bakåtböjda skovlar. Fläkthjulen är tillverkade av galvaniserat stål och är dynamiskt balanserade.

Motor

Motorer för höga temperaturer för temperaturklass F400 (400 °C/120 min).
Fläktararna följer IEC-standard och AC-motorerna har effektivitetsklass IE3 medan EC-motorerna har effektivitetsklass IE4.

Skydd av motorn

Fläktar med AC-motorer har integrerat termiskt skydd med manuell (elektrisk) återställning, termistor PTC för anslutning till motorskydd.

Fläktar med EC-motorer har integrerat elektroniskt termiskt skydd inklusive låst rotorskydd och mjukstart.

Kontroll

AC-motorerna kan styras med 5-stegs, steglös hastighetsregulator, D/Y-omkopplare eller frekvensomvandlare.

EC-motorer har inbyggd potentiometer för att justera varvtalet, men kan även styras av extern signal 0-10V.

Fläktarna med EC-motorer har ett separat brandläge där all styrning och motorskyddet överstyrs och fläkten går upp på max. I det läget är fläkten certifierad enligt EN 12101-3 för F400 i 120 minuter.

För att koppla in brandläget, se inkopplingsanvisning under Dokumentation.

Installation

Fläktarna kan användas inomhus eller med särskilda tillbehör även utomhus. Tack vare den monterade bottenramen kan fläkten stå på golvet.

Tekniska data

Artikelnamn
KBR/F 315D2 IE3
Artikelnummer
#87940
400 V 3~ 50 Hz
Nominell data
Spänning (nominal)400V
Frekvens50Hz
Faser3~
Tillförd effekt1 215W
Tillförd effekt kW1,215kW
Startström22,4A
Ström2,18A
Varvtal2 940rpm
Luftflödemax 1,146m³/s
Max. temperatur på transporterad luft vid branddrift, 120 min400°C
Temperatur på transporterad luftmax 200°C
Max. temperatur på transporterad luft vid hastighetsreglering200°C
Ljuddata
Ljudtrycksnivå, 10 m (fritt fält)42dB(A)
Ljudtrycksnivå, 4 m (fritt fält)50dB(A)
Skydd/Klassificering
Kapslingsklass, motorIP55
IsolationsklassF
Dimensioner och vikt
Kanalanslutning: cirkulär, insug315mm
Vikt65,2kg
Övriga
MotortypAC

Prestanda

Dimensioner

KBR/F #87940, Dimensioner
KBR
315
A
187,5
B
600
C
339
D
398
E
690
F
125
øG
315
H
249
J
307
K
70
L
770
M
55

Dokumentation

BIM

Laddar...










Kopplingsschema

1
3 x 230V Delta-koppling
2
3 x 400V Stjärn-koppling
3
PTC / TK
-
Ändra rotationsriktning genom att skifta två faser

Tillbehör

FRQ5S-4A+LED V2
#36233 · 208-480V, Imax: 4A
FRQS-4A V2
#36231 · 208-480V, Imax: 4A
FRQ-4A V2
#36227 · 208-480V, Imax: 4A
FRQ5-4A+LED V2
#36229 · 208-480V, Imax: 4A
U-EK230E EX Motorskydd
#30199 · ATEX-godkänt termistormotorskydd
UGF 315 Motfläns
#305493 · Motfläns Ø 315 mm
EVH 315 Dukstos AXC 400°C
#8364 · Flexibel dukstos Ø315 mm, max 400 °C/120 min.
RCLU 315-280
#91086 · Konisk kanalövergång nippel-nippel
