K Cirkulära Kanalfläktar

Radialfläkt för cirkulära kanaler

Tillgänglig med AC- och EC-motorer
Installation inomhus och utomhus
Monteringsfäste ingår
Ljud- och energioptimerat fläkthjul, Sileo

Motortyp

Kanaldiameter [mm]

Motoreffekt

K 100 M sileo#1001

Kanalfläkt med cirkulär anslutning

Kontakta försäljning

eller skapa konto för att se priser eller köpa online.

Flexibilitet

K-fläkten kan användas för tilluft eller frånluft och är utformad för att installeras i vilket läge som helst. Detta säkerställer att fläktarna kan användas i en mängd olika applikationer.

Tillförlitlighet

Fläktens lufttäta hölje och korrosionsbeständighet gör att den kan användas både inom- och utomhus. Kombinationen av tillförlitlig höljes- och motorkonstruktion gör att behovet av underhåll av fläktarna minimeras vilket möjliggör lång kontinuerlig drift.

Prestanda

Det ljudoptimerade radialhjulet Sileo tillsammans med den högeffektiva ytterrotormotorn är utformade för att garantera hög prestanda med minimal energianvändning och maximal effektivitet.

Tillbehör

Till K-fläkten finns en mängd standardtillbehör för att underlätta installation och optimera funktion. T.ex. fästklammor, hastighetsreglering, värmare, filter, spjäll etc.

K 100 M sileo #1001

Kanalfläktar med cirkulär kanalanslutning

Spänningsreglerbar

Inbyggt motorskydd

Kan monteras i valfritt läge

Underhållsfri och driftsäker

K-serien är avsedd för montering i kanal. Alla K-fläktar har minst 25 mm lång anslutningsstos.Fästklammer FK gör montering/demontering enkel och förhindrar vibrationsöverföring till kanal. Fläktarna har bakåtböjda skovlar och underhållsfri ytterrotormotor.K-fläktarna kan spänningsregleras, med en steglös tyristor, flerstegstransformator eller behovsstyras. För att skydda motorn mot överhettning har fläkten ett impedansmotorskydd.Höljet är tillverkat av galvaniserad stålplåt och är falsat vilket ger ett lufttätt hölje. Kanalansluten fläkt kan installeras utomhus.

Utvalda tillbehör för din K-fläkt

Monteringsklämmor för cirkulär kanal

LDC

Ljuddämpare för cirkulära kanaler

FFR

Filterkassett lämplig för cirkulära kanaler

Certifieringar

Funktioner

Konstruktion

Höljet är tillverkat av galvaniserad stålplåt, korrosionsklass C3 och helt lufttät klass C enligt EN1751. Fläkten är utrustad med en extern kopplingsbox med kapslingsklass IP55.

Fläkthjul

K-fläktar använder bakåtböjda radialhjul. Dessa är tillverkade av lätt, slitstark glasfiberförstärkt polyamid, dynamiskt balanserade och hopmonterade med ytterrotormotorer.

Motor

Beroende på modell är K-fläktarna antingen utrustade med AC-motorer, eller med högeffektiva EC-motorer.
Alla motorer är lämpliga för 50 Hz och 60 Hz.

Skydd av motorn

Fläktar med AC-motorer har integrerat termiskt skydd med manuell (elektrisk) återställning. Storlekarna 100 och 125 har impedansskydd för motorn.

Fläktar med EC-motorer har integrerat elektroniskt värmeskydd samt skydd mot låst rotor och mjukstart.

Reglering

Fläktar med EC-motor har inbyggd potentiometer för att justera arbetspunkten. Kan också styras av en extern 0-10V-signal

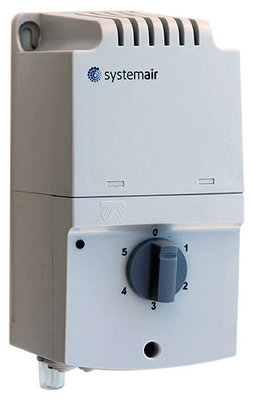

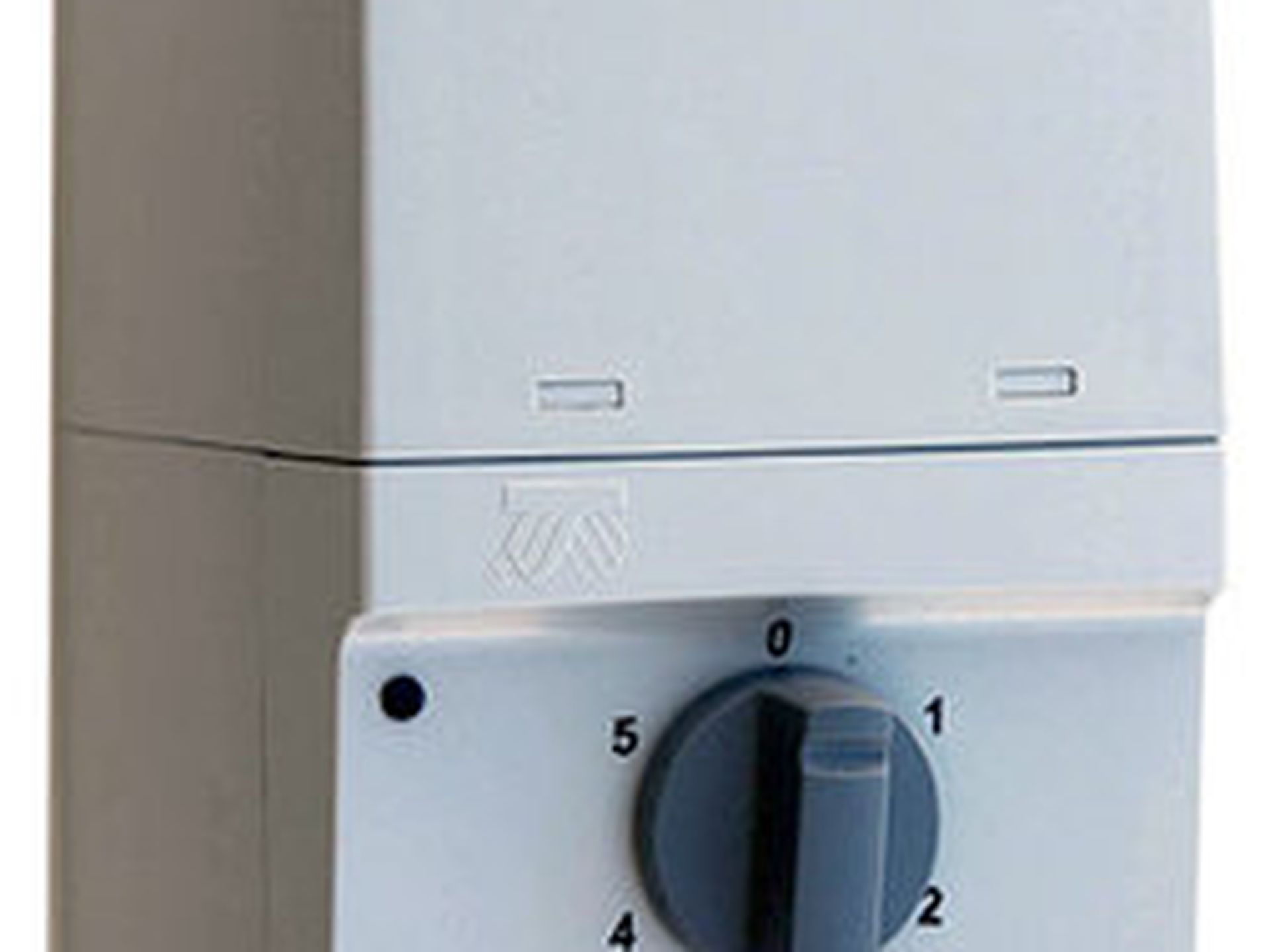

Fläktar med AC-motor kan styras av en 5-stegs eller steglös hastighetsregulator.

Installation

K-fläktarna kan installeras i vilken position som helst, inomhus och utomhus med hjälp av de medföljande monteringsfästena. Alla modeller har 25 mm långa anslutningsstosar som är utformade för att anslutas till cirkulära kanaler med fästklammor som förhindrar vibrationer i kanalen.

Installationen kan kombineras med filterlådor, ljuddämpare och andra mekaniska tillbehör från listan på rekommenderade tillbehör.

Dokumentation

Dokument

INSTALLATION OPERATION AND MAINTENANCE INSTRUCTION K KV PRIO SV

‌

Byggvarudeklaration

‌

Driftsättningsprotokoll

‌

Monteringsanvisningsfilm

‌

BIM

‌

Kopplingsschema

BU = Blue

BK = Black

GY = Green/Yellow
