KV160 EC Sileo
020406080100120140160l/s0100200300400500600Pa89,18348
Avancerad beräkning

KV Cirkulära Kanalfläktar

Högeffektiv väggmonterad kanalfläkt med hög verkningsgrad

  • Tillgänglig med AC- och EC-motorer

  • Monteras på vägg eller i tak

  • Tillförlitlig och lufttät

  • Ljud- och energioptimerat fläkthjul Sileo

KV 160 EC Sileo#333732
Väggfläkt med cirkulär anslutning Ø 160 mmFrekvens: 50/60 Hz
eller skapa konto för att se priser eller köpa online.

Flexibilitet

KV-fläktarna är avsedda att användas för till- eller frånluft, utformade för att installeras i vägg eller tak och är mycket flexibla för att passa dina behov. Detta säkerställer att fläktarna kan användas i en mängd olika installationer.

Tillförlitlighet

Fläktens lufttäta hölje och korrosionsbeständighet möjliggör krävande användning inomhus. Kombinationen av tillförlitlig hölje- och motorkonstruktion garanterar att behovet av underhåll av fläktarna minimeras och möjliggör lång kontinuerlig drift.

Prestanda

Det ljudoptimerade radialhjulet Sileo tillsammans med den högeffektiva ytterrotormotorn är utformade för att garantera hög prestanda med minimal energianvändning och maximal effektivitet.

Tillbehör

KV-fläkten kan väljas tillsammans med olika typer av tillbehör, t.ex. fästklammer, värmare, filter, spjäll etc.

KV 160 EC Sileo #333732

  • EC-motorer, hög effektivitet
  • 100% hastighetskontrollerbar
  • Integrerat motorskydd
  • Levereras med monteringsfäste
EC-teknik är intelligent teknik; med integrerad elektronisk styrning som eliminerar slirförlusterna i motorn och säkerställer att motorn alltid går med optimal belastning.Detta garanterar att andelen energi som utnyttjas effektivt är många gånger högre och energianvändningen betydligt lägre jämfört med AC-motorer.EC-fläktar är kända för sin ekonomiska energianvändning och utmärkta kontroll. De kan varieras i hastighet för att matcha luftflödesbehovet och arbetar med höga effektivitetsnivåer. För samma luftvolym använder de klart mindre energi än fläktar med AC-motorer.En annan speciell egenskap hos EC-fläktar är deras energibesparingspotential inte bara vid full belastning, utan särskilt vid dellast. Vid drift med dellast är energin som används mycket lägre än med en asynkronmotor med motsvarande effekt.Minskad energianvändning garanterar sänkta driftskostnader.KV EC-serien är avsedd för installation i kanaler. KV-fläktar har en 25 mm långa stosanslutning på inloppssidan och en plåt på utloppssidan som skruvas fast i väg eller tak. Fläktarna har bakåtböjda blad och externa rotormotorer (EC). FK-monteringsklämman underlättar installation och demontering och förhindrar överföring av vibrationer till kanalen.Fläktarna levereras med en förkopplad potentiometer (0-10V) som gör att du enkelt kan hitta önskad arbetspunkt.Motorskydd är integrerat i motorns elektronik. Höljet är tillverkat av galvaniserad stålplåt med sömmarna vikta för att ge fläkten ett nära lufttätt hölje.

Produkten finns med i Byggvarubedömningen

Läs mer om byggvarubedömningen och se produktens betyg på deras hemsida.

Välj tillbehör som passar perfekt!

Använd Systemairs originaltillbehör så sparar du tid vid både projektering och installation, samtidigt som du får de mest optimala ventilationslösningarna för ditt projekt.

Utvalda tillbehör för din KV-fläkt

FK
Monteringsklämmor för cirkulär kanal
LDC
Ljuddämpare för cirkulära kanaler

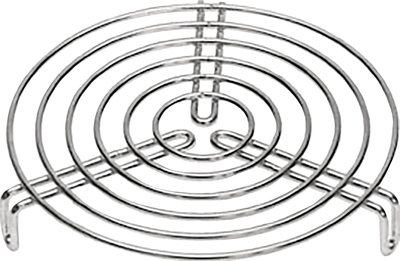

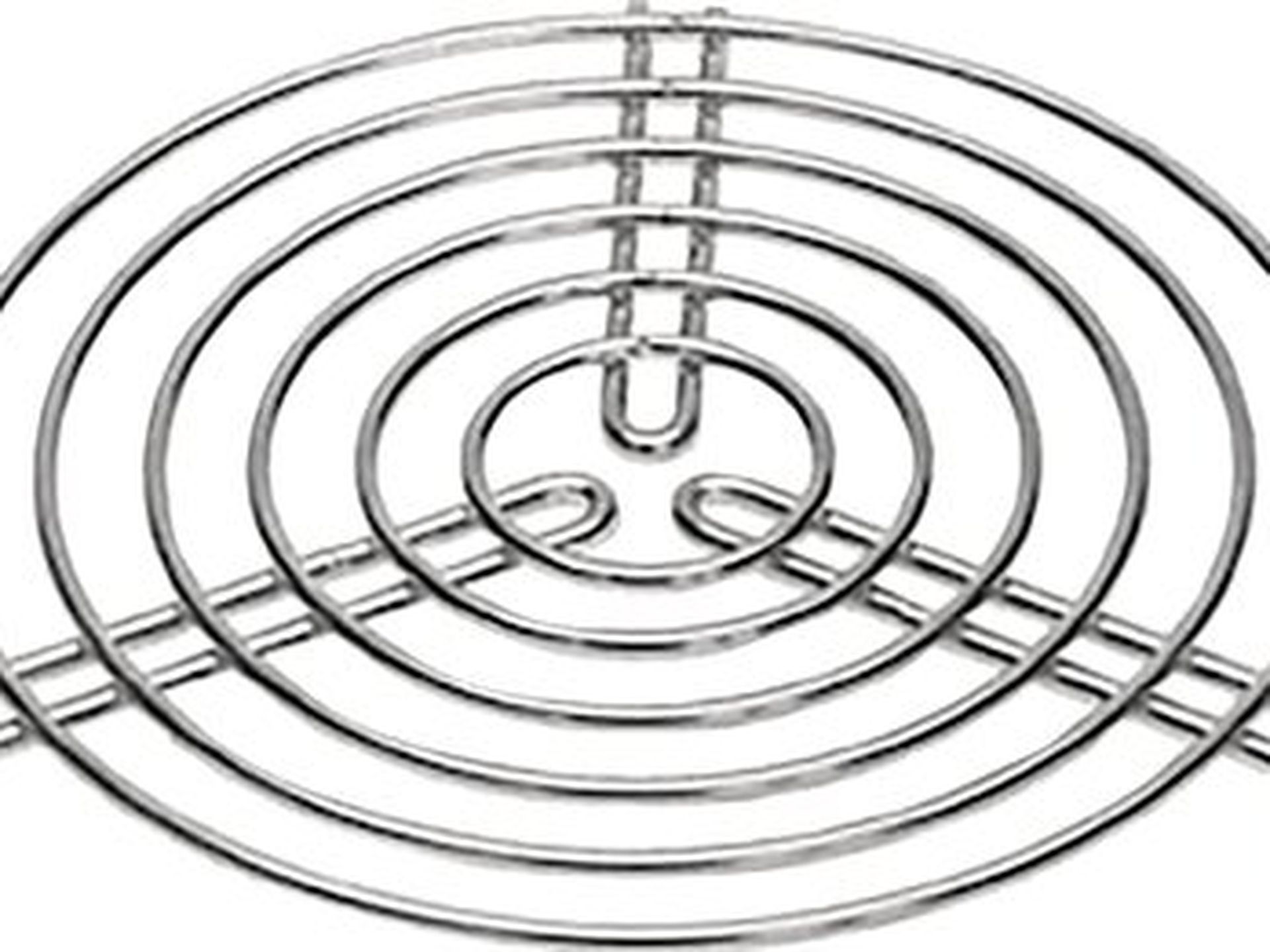

SG
Beröringsskydd för kanalfläkt

Tekniska specifikationer

Funktioner

Konstruktion

Höljet är tillverkat av galvaniserad stålplåt, korrosionsklass C3 och helt lufttät klass C enligt EN1751. Fläkten är utrustad med en extern kopplingsdosa med kapslingsklass IP55.

Fläkthjul

KV-fläktarna har ytterrotormotorer med radialfläkthjul med bakåtböjda skovlar. Fläkthjulen är tillverkade av lätt och slitstark glasfiberförstärkt polyamid, dynamiskt balanserade.

Motor

Beroende på modell är KV-fläktarna utrustade med högeffektiva AC-, eller EC-ytterrotormotorer. Alla motorer är lämpliga för 50 Hz och 60 Hz.

Skydd av motorn

Fläktar med AC-motorer har integrerat termiskt skydd med manuell (elektrisk) återställning. Storlekarna 100 och 125 har impedansskydd för motorn.

Fläktar med EC-motorer har integrerat elektroniskt värmeskydd med skydd mot låst rotor och mjukstart.

Reglering

Fläktar med EC-motor har inbyggd potentiometer för att justera driftpunkten. Kan också styras av en extern 0-10V-signal.

Fläktar med AC-motor kan spänningsregleras både i steg och steglöst med våra tillbehör.

Installation

Alla KV-fläktar kan fästas på vägg, eller i tak med hjälp av 4 skruvar enligt anvisningar i manualen. Alla modeller har en 25 mm lång anslutningsstos på insugssidan som är utformad för att ansluta till cirkulära spirokanaler. Vi rekommenderar att ansluta med fästklammer som förhindrar vibrationer i kanalen.

Till fläktarna finns en mängd olika tillbehör för att passa projektet.

Tekniska data

Artikelnamn
KV 160 EC Sileo
Artikelnummer
#333732
Nominell data
Spänning (nominal)230V
Frekvens50; 60Hz
Faser1~
Tillförd effekt83W
Tillförd effekt kW0,083kW
Ström0,731A
Varvtal3 231rpm
Temperatur på transporterad luftmax 55°C
Max. temperatur på transporterad luft vid hastighetsreglering55°C
Ljuddata
Ljudtrycksnivå, 3 m (20m² Sabin)45dB(A)
Skydd/Klassificering
IsolationsklassB
Data enligt ErP
Redo för ErP-kravErP 2016; ErP 2018
Dimensioner och vikt
Kanalanslutning: cirkulär, insug160mm
Kanalanslutning: cirkulär, utblås160mm
Vikt2,7kg
Övriga
Typ kanalanslutningCirkulär
MotortypEC

Ekodesign

Ecodesign
Enligt ErP2018
Deklarerad typ av produktNRVU
Typ av drivenhetIntegrerad VSD
Typ av aggregatUVU
Typ av värmeåtervinningssystemIngen
Termisk verkningsgrad (UVU)Inte tillämplig
Nominellt flöde0,0892m³/s
Effekt, nominellt flöde0,083kW
Nominellt tryck348Pa
Fläktverkningsgrad37,4%
Externt läckage5%
Ljudeffekt (LWA)46dB(A)

Prestanda

Dimensioner

KV #333732, Dimensioner
A
5
B
113
C
25
ØD
159
ØE
286
F
40
G
344
H
374

Dokumentation

Kopplingsschema

TerminalKabelBeskrivning
1
VitTachosignal, Isink max 10mA
2
BlåGND
3
GulStyringång 0-10 VDC/PWM
4
RödUtgång 10 VDC max 1.1 mA
Intern potentiometer är monterad på kopplingsplinten från fabrik.
