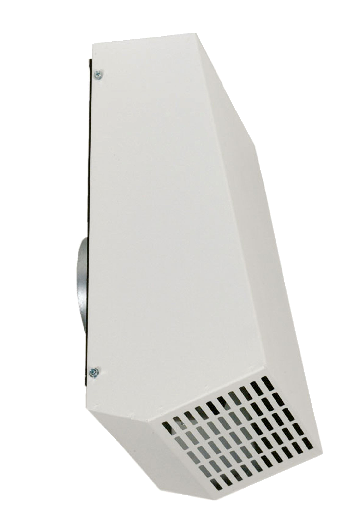

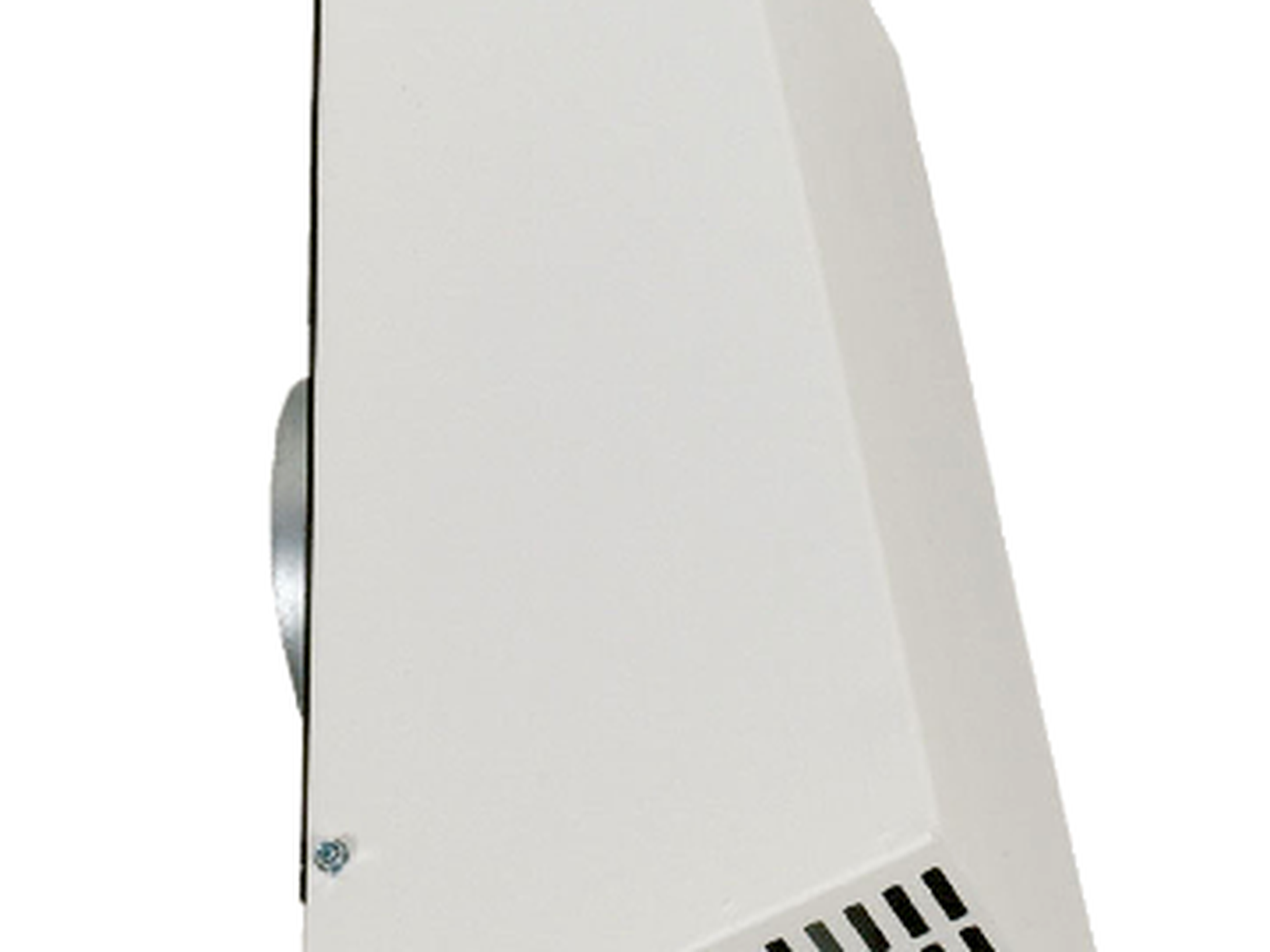

RVF Cirkulära Kanalfläktar

Extern väggmonterad fläkt för små lokaler.

Diskret utseende
För utomhusmontering på ytterväggar
Hastighetsreglerbar
Perfekt för små utrymmen

Motortyp

Färg hölje

RVF 100 Svart#473311

VäggfläktFrekvens: 50 Hz

Kontakta försäljning

eller skapa konto för att se priser eller köpa online.

Placering

RVF-fläkten är konstruerad för att installeras utomhus på utsidan av ytterväggen. Den skyddande kåpan i galvaniserad stålplåt är pulverlackerad i vitt för att stå emot väder och vind under lång tid.

Ljud

Fläktens fläkthjul med bakåtböjda skovlar och montering på utsidan av ytterväggen bidrar till att minska buller och störningar i rummet den ventilerar.

Reglering

Till både AC- och EC-varianterna av fläkten finns en mängd passande reglerutrustning som tillbehör.
EC-fläktarna har dessutom en inbyggd vridpotentiometer för injustering av varvtalet monterad i kopplingsdosan som standard.

Mångsidig

RVF kan väljas tillsammans med olika typer av tillbehör som filter, spjäll etc för att passa i många olika applikationer.

RVF 100 Svart #473311

Frånluftsfläkt för montering på yttervägg

Spänningsreglerbar

Inbyggt motorskydd

Underhållsfri och driftsäker

RVF är en frånluftsfläkt för placering på ytterväg. Enheten består av fläkthjul med bakåtböjda skovlar och en skyddande kåpa i galvaniserad plåt, pulverlackerad vit. För att skydda motorn mot överhettning har fläkten impedansmotorskydd.

Tekniska specifikationer

Funktioner

Konstruktion

RVF-fläktens hölje är tillverkat av galvaniserad stålplåt. Det yttre höljet har dessutom en vit pulverlackering för att säkerställa det nödvändiga korrosionsskyddet vid utomhusmontering. Fläkten är utrustad med en extern kopplingsdosa med kapslingsklass IP55.

Fläkthjul

RVF-fläktar har ytterrotormotorer med radialhjul med bakåtböjda skovlar. Dessa är 3D-printade av lätt, slitstark glasfiberförstärkt polyamid, dynamiskt balanserade.

Motor

Beroende på modell är RVF-fläktarna utrustade med antingen AC-motor eller med energieffektiv EC-motor av ytterrotortyp. Alla motorer har av kullager med lång livslängd.

Skydd av motorn

Fläktar med AC-motorer har ett integrerat impedansmotorskydd.

Fläktar med EC-motorer har integrerat elektroniskt värmeskydd, inklusive skydd mot låst rotor och mjukstart.

Kontroll

Fläktar med EC-motor har inbyggd potentiometer för att justera driftpunkten. Kan också styras av en extern 0-10V-signal.

Fläktar med AC-motor kan spänningsregleras både i steg och steglöst med våra tillbehör.

Installation

RVF-fläkten ska monteras på utsidan av yttervägg. Det yttre locket kan lossas med hjälp av 4 skruvar för installation eller service av fläkten. Alla modeller har en inloppsdel av standardstorlek för att förenkla installationen när fläkten används tillsammans med cirkulära spirokanaler och ytterligare tillbehör, som filterlådor, ljuddämpare och andra mekaniska tillbehör.

Tekniska data

Artikelnamn

RVF 100 Svart

Handelsnamn

Systemair

Artikelnummer

#473311


Nominell data
Spänning (nominal)	230	V
Frekvens	50	Hz
Faser	1~
Tillförd effekt	28	W
Tillförd effekt kW	0,028	kW
Ström	0,161	A
Varvtal	2 489	rpm
Luftflöde	max 0,0555	m³/s
Temperatur på transporterad luft	max 70	°C
Max. temperatur på transporterad luft vid hastighetsreglering	70	°C
Ljuddata
Ljudtrycksnivå, 3 m (20m² Sabin)	26	dB(A)
Skydd/Klassificering
Kapslingsklass, motor	IP44
Isolationsklass	B
Data enligt ErP
Energiklass, Standardaggregat	F
Energiklass, Lokala krav	C
Redo för ErP-krav	ErP 2016; ErP 2018
Dimensioner och vikt
Kanalanslutning: cirkulär, insug	100	mm
Kanalanslutning: cirkulär, utblås	100	mm
Vikt	3,5	kg
Övriga
Typ kanalanslutning	Cirkulär
Färg, hölje	Svart
Motortyp	AC

Ekodesign


Standardaggregat
Enligt ErP	2018
Specifik energianvändning (SEC)	-8	kWh/(m².a)
SEC Kall	-24,4	kWh/(m².a)
SEC Varm	1,4	kWh/(m².a)
SEC Klass	F
Deklarerad typ av produkt	RVU
Typ av aggregat	UVU
Typ av drivenhet	Extern MSD eller VSD
Typ av värmeåtervinningssystem	Ingen
Termisk verkningsgrad (UVU)	Inte tillämplig
Maxflöde	90	m³/h
Max effekt	27	W
Ljudeffekt (LWA)	47	dB(A)
Referensflöde	0,018	m³/s
Referenstryckskillnad (Ps ref)	50	Pa
Specificerad tillförd effect (SPI)	0,292	W/(m³/h)
Styrfaktor (CTRL)	1
Kanalansluten (MISC)	1,1
Motor och drivenhet (x-värde)	1,5
Externt läckage	0	%
Årlig elförbrukning (AEC average)	365,9	kWh
Årlig besparing (AHS Cold)	365,9	kWh
Årlig elförbrukning (AEC warm)	365,9	kWh
Årlig besparing (AHS Average)	1 715,2	kWh/a
Årlig besparing (AHS Warm)	775,6	kWh/a
Enheter med lokal behovsstyrning
Enligt ErP	2018
Specifik energianvändning (SEC)	-23,5	kWh/(m².a)
SEC Kall	-50,6	kWh/(m².a)
SEC Varm	-8	kWh/(m².a)
SEC Klass	C
Deklarerad typ av produkt	RVU
Typ av aggregat	UVU
Typ av drivenhet	Extern MSD eller VSD
Typ av värmeåtervinningssystem	Ingen
Termisk verkningsgrad (UVU)	Inte tillämplig
Maxflöde	92	m³/h
Max effekt	27	W
Ljudeffekt (LWA)	47	dB(A)
Referensflöde	0,0178	m³/s
Referenstryckskillnad (Ps ref)	50	Pa
Specificerad tillförd effect (SPI)	0,292	W/(m³/h)
Styrfaktor (CTRL)	0,65
Kanalansluten (MISC)	1,1
Motor och drivenhet (x-värde)	1,5
Externt läckage	0	%
Årlig elförbrukning (AEC average)	191,8	kWh
Årlig elförbrukning (AEC cold)	191,8	kWh
Årlig elförbrukning (AEC warm)	191,8	kWh
Årlig besparing (AHS Average)	2 830	kWh/a
Årlig besparing (AHS Cold)	5 536,2	kWh/a
Årlig besparing (AHS Warm)	1 279,7	kWh/a
