RS70-40 EC sileo

RS Rektangulära Kanalfläktar

RS-fläkten kombinerar prestanda och kraft och är det perfekta valet för krävande situationer.

  • Tillgänglig med AC- och EC-motorer

  • Oisolerad (RS) eller isolerad (RSI) version

  • Servicelucka

  • Installeras i vilket läge som helst

  • Överensstämmer med ErP 2018

RS 70-40 EC sileo#92930
Kanalfläkt med rektangulär anslutning, ECFrekvens: 50/60 Hz
eller skapa konto för att se priser eller köpa online.

Flexibilitet

RS-fläktarna är utformade med låg profil och finns med eller utan isolering beroende på de specifika kraven. Att fläkten kan monteras i alla positioner gör den mycket flexibel för både till- och frånluftssystem i de flesta sammanhang.

Hållbar

Alla RS-fläktar är skyddad av ett hölje av galvaniserad stålplåt och har integrerade termiska kontakter som skyddar mot överhettning. Fläktarna ha ytterrotormotorer med fläkthjul med pakåtböjda skovlar av starkt kompositmaterial. Den starka konstruktionen tillsammans med kullager med lång livslängd gör fläkten tillförlitlig i alla situationer.

Enkel installation och underhåll

En slitstark fläkt som är utformad för att minimera reparationer och som är lätt att installera. En robust lösning för dina luftflödesbehov som är lätt att ansluta till kanalsystemet. Serviceluckan gör den lätt att underhålla.

Överensstämmelse

RS-fläkten är helt ErP 2018-kompatibel och kompatibel med Systemairs breda utbud av mekaniska och elektriska tillbehör.

RS 70-40 EC sileo #92930

Kanalfläktar med rektangulär anslutning, EC motor, och servicelucka

  • EC-motorer med hög verkningsgrad
  • 100% varvtalsreglerbar
  • Integrerat motorskydd
  • Kan installeras i valfritt läge
 RS fläktarna är tillverkad av galvaniserad stålplåt.RSI fläktarna har dessutom ett termisk- och ljudisolerat hölje med 50 mm mineralull. Innersvepet är perforerat för bästa ljuddämpning och även detta är tillverkat av galvaniserad stålplåt Underhållsfria ytterrotormotorer och fläkthjul med bakåtböjda skovlar är monterat på en utsvängbar lucka som kan öppnas för enkel rengöring och service. Levereras med integrerat motorskydd samt integrerad manuell reglering som sitter förkopplad i kopplingsdosan i form av en potentiometer som kan reglera fläkten 0-100 % (0-10V) Fläktarna kan enkelt behovsstyras via givare och reglering för bl.a. CO2, temperatur, fukt, närvaro och VAV. Se tillbehörslista.EC-motorer reducerar energianvändningen avsevärt jämfört med en AC asynkronmotor, speciellt vid varvtalsreglering. Reducerad energianvändning ger garanterat lägre driftskostnader.

Välj tillbehör som passar perfekt!

Använd Systemairs originaltillbehör så sparar du tid vid både projektering och installation, samtidigt som du får de mest optimala ventilationslösningarna för ditt projekt.

Utvalda tillbehör för din RS/RSI-fläkt

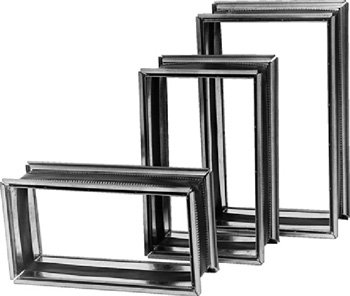

DS
Flexibel anslutning för rektangulära kanaler
RT
Rumstermostat lämplig för väggmontering inomhus
FFK
Kassett för påsfilter för rektangulära kanaler

Certifieringar

Laddar...

Tekniska specifikationer

Funktioner

Hölje

Hölje av galvaniserad stålplåt, korrosionsklass C3. Ytterrotormotorn är monterad på den öppningsbara serviceluckan. RSI-modellernas hölje är akustiskt ljuddämpat med 50 mm stenullsisolerig i kombination med perforerad stålplåt. Anslutningsflänsar är storlek PG20. Fläktar är utrustade med extern kopplingsbox med kappslingsklass IP54.

Fläkthjul

Radialhjul med enkel inlopp och bakåtböjda skovlar. Tillverkade av lättviktigt, metallförstärkt, korrosions-beständigt, kompositmaterial. Fläkthjulen är dynamiskt balanserade och hopmonterade med motsvarande motorer.

Motor

Beroende på modell är RS-fläktarna utrustade med antingen AC-, eller EC-ytterrotormotor. Alla motorer har kullager med lång livslängd .

Skydd av motorn

De mindre RS-fläktarna med AC-motorer upp till storlek 50-25 har integrerat termiskt skydd med manuell återställning. Övriga fläktar med AC-motorer har integrerad termisk kontakt med utdragna ledningar för anslutning till externt motorskydd (separat tillbehör).

Fläktar med EC-motorer har ett integrerat elektroniskt motorskydd, inklusive skydd mot låst rotor och mjukstart.

Reglering

RS-fläktarna är utrustade med en kopplingsbox för att förenkla kabelanslutningen på plats.
Fläktarna med EC-motorer kan hastighetsregleras med en 0-10 V-signal. För att enkelt kunna justera arbetspunkten vid driftsättning har EC-modellerna en integrerad potentiometer i kopplingsboxen monterad från fabrik.

Beroende på modell är fläktar med EC-motor även utrustade med ModBus-kommunikation eller larmsignal.

Fläktarna med AC-motorer kan spänningsregleras av en 5-stegs eller steglös hastighetsregulator som tillhandahålls som tillbehör.
Hastighetsregleringen kan kombineras med timer, termostat, hygrostat eller andra tillbehör som finns i vårt tillbehörssortiment.

Montering

RS/RSI-fläktar kan installeras inomhus i valfri position. Alla modeller har standardflänsar för in- och utlopp, PG20, för att förenkla installationen, fristående eller tillsammans med andra tillbehör. T.ex. filterlådor, kanalvärmare/kylare, ljuddämpare etc.

Tekniska data

Artikelnamn
RS 70-40 EC sileo
Handelsnamn
Systemair
Artikelnummer
#92930
230V 1~ 50/60Hz
Nominell data
Spänning (nominal)230V
Frekvens50; 60Hz
Faser1~
Tillförd effekt653W
Tillförd effekt kW0,653kW
Ström2,95A
Varvtal1 578rpm
Luftflödemax 1,453m³/s
Temperatur på transporterad luftmax 60°C
Max. temperatur på transporterad luft vid hastighetsreglering60°C
Ljuddata
Ljudtrycksnivå, 3 m (20m² Sabin)58dB(A)
Skydd/Klassificering
Kapslingsklass, motorIP54
IsolationsklassF
Data enligt ErP
Redo för ErP-kravErP 2018
Dimensioner och vikt
Kanaldimension, inlopp (höjd x bredd)400 x 700mm
Kanaldimension, utlopp (höjd x bredd)400 x 700mm
Vikt33,4kg
Övriga
MotortypEC

Ekodesign

230V 1~ 50/60Hz
Produkt
FöretagsnamnSystemair
ProduktnamnRS 70-40 EC sileo
Ecodesign
Enligt ErP2018
Deklarerad typ av produktNRVU
Typ av drivenhetIntegrerad VSD
Typ av aggregatUVU
Typ av värmeåtervinningssystemIngen
Termisk verkningsgrad (UVU)Inte tillämplig
Nominellt flöde0,9192m³/s
Effekt, nominellt flöde0,584kW
Nominellt tryck429Pa
Fläktverkningsgrad53,6%
Externt läckage5%
Ljudeffekt (LWA)61dB(A)

Prestanda

Dimensioner

RS #92930, Dimensioner

RS EC/AC
ABCDEFGHIJKLM
70-40
787465740440720420698398189215524491518
80-50
882580840541820520798498182,5191644614638
100-50
98258010405401020520998498287260684634678

Dokumentation

BIM

Laddar...










Kopplingsschema

RS #92930, Kopplingsschema
*)
= Intern potentiometer
**)
= Extern hastighetsreglering
1
11 & 14 = Alarm

För drift är relät spänningssatt, anslutningarna "11" och "14" är byglade.

Vid fel är relät spänningslöst (Diagnostik/fel).

Kontaktbelastning max. AC 250V 2A.
2
Extern potentiometer
3
Extern ingång DC 0...10V
4
Extern START / STOPP via potentialfri kontakt
