Rauchschutzdruckanlagen

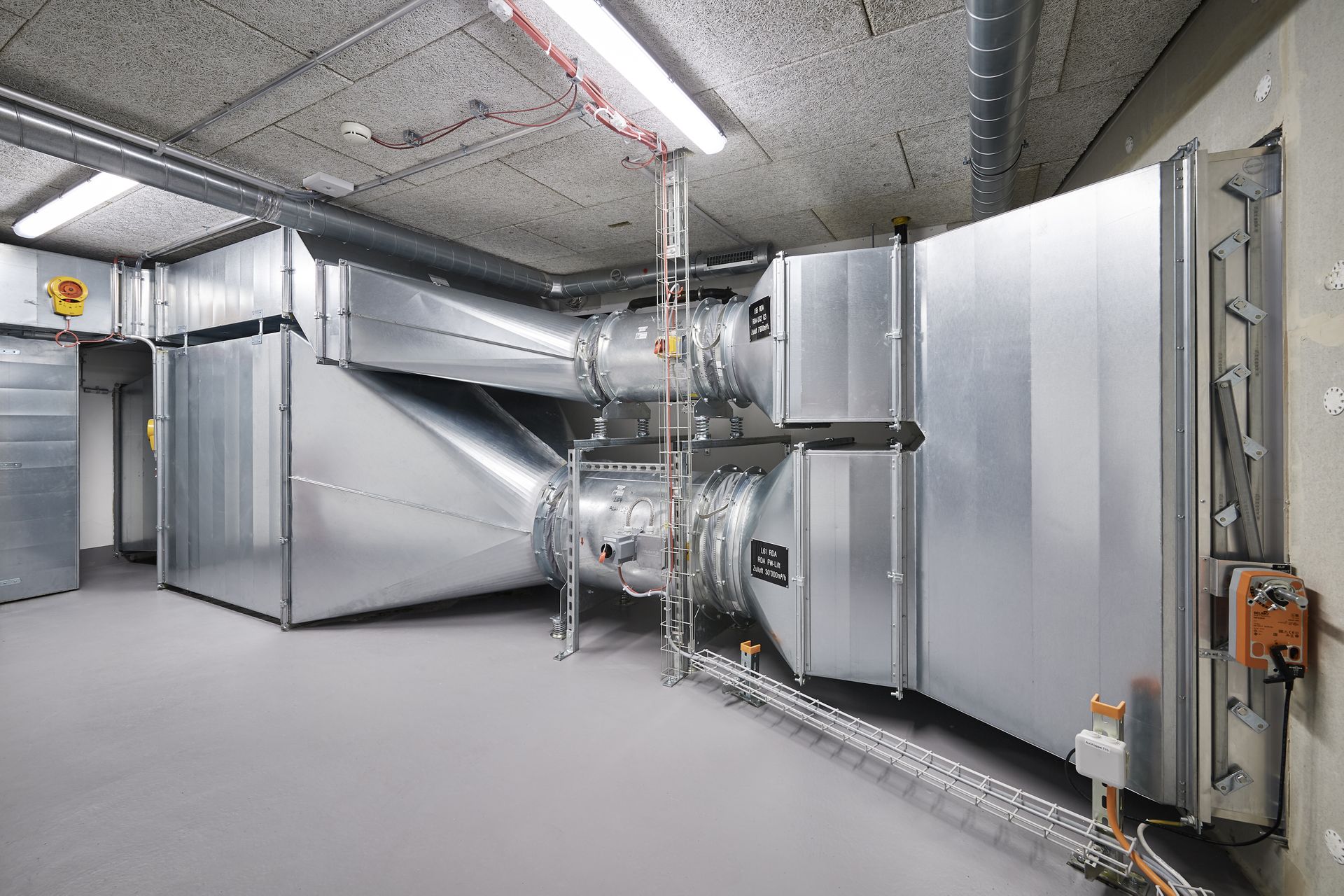

Eine Systemair Rauchschutzdruckanlage (RDA) dient zur Rauchfreihaltung von Flucht- und Rettungswegen wie z.B. Treppenhäuser, Vorräumen und Feuerwehraufzügen, für die Eigenrettung und die Sicherstellung des Feuerwehrangriffs.

Das hier beschriebene Funktionsprinzip beruht auf einer Druckbelüftung mit geregelter Druckhaltung, was bedeutet, dass im zu schützenden Bereich ein definierter Überdruck aufgebaut wird. Dieser verhindert das Eindringen von Rauch in den zu schützenden Bereich. Über eine Druckkaskade verringert sich das Druckniveau dabei allmählich vom Rettungsbereich hin zu den von den Rettungswegen entfernten Bereichen.

Klicken Sie auf die verschiedenen Teile des Schemas, um mehr über jedes Element unserer RDA zu erfahren und direkte Links zu spezifischen Produktinformationen zu erhalten.

Bei der Spüllüftung wird ein Überdruck im Treppenraum erzeugt, zusätzlich wird der Treppenraum durch Rauchverdünnung und -Abführung gesichert. Eine Verrauchung des Rettungsweges kann aber nicht sicher verhindert werden.

Bei diesen Anlagen wird im unteren Bereich des Treppenraumes Zuluft eingebracht, die den Treppenraum von unten nach oben durchströmt. Die Abströmung erfolgt im Kopf des Treppenraumes über automatisch zu öffnende Klappen, Lichtkuppeln oder Fenster.

Wenn alle Türen zum Treppenraum geschlossen sind, verhindert der Überdruck das Eindringen von Rauchgasen. Bei einer Türöffnung können Rauchgase in den Treppenraum eindringen, wo sie unmittelbar durch den Luftstrom verdünnt und nach oben abgeführt werden.

Dieser Anlagentyp ist dann geeignet, wenn aufgrund der Gebäudenutzung nur mit wenigen Öffnungsvorgängen der Tür zum Treppenraum zu rechnen ist wie z.B. Wohngebäude mit direktem Anschluss an den Treppenraum.
