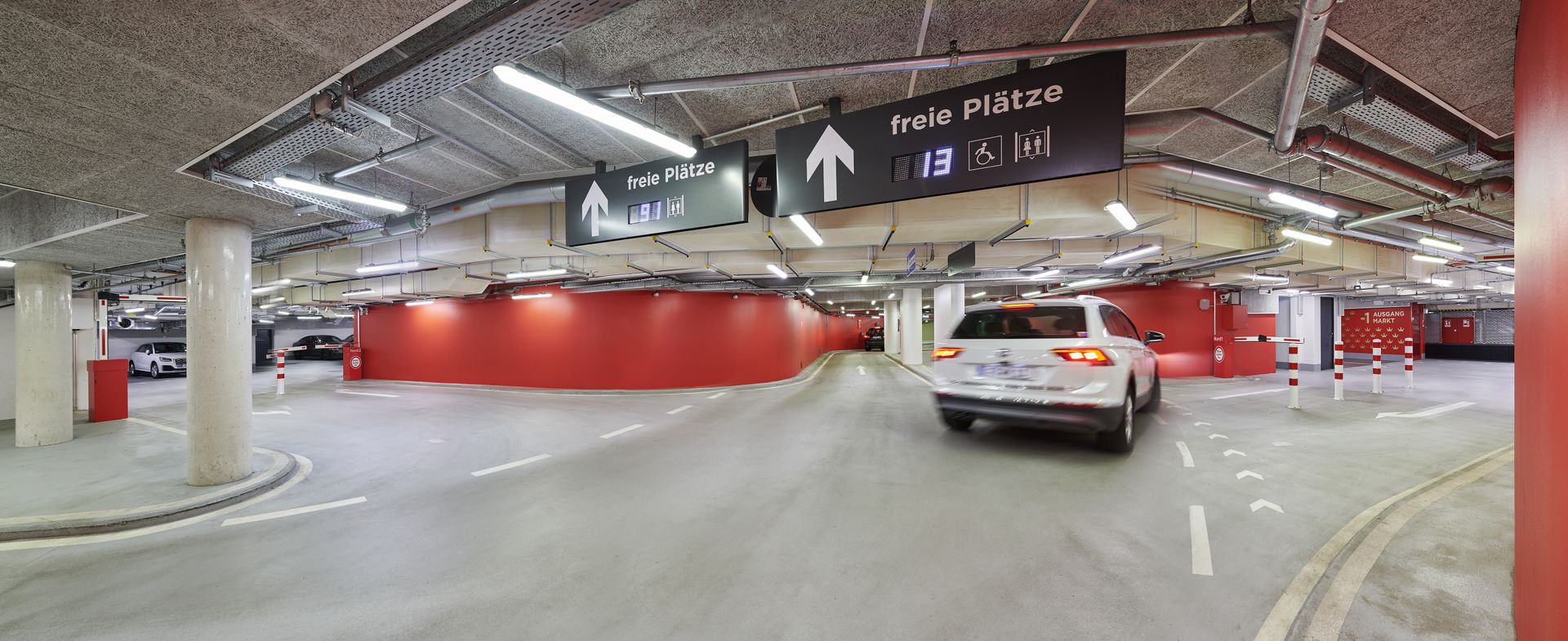

Zeitgemäße Lüftung für Parkhäuser und Tiefgaragen

Bei geschlossenen Tiefgaragen und Parkhäusern ist eine Maschinelle Lüftung und Entrauchung essenziell. Je nach Gebäudeart und Größe der Garage werden unterschiedliche Anforderungen an die Lüftung und Entrauchung gestellt. Diese Anforderungen sind je nach Bundesland in der Garagenverordnung, der Sonderbauverordnung oder der VVTB (Verwaltungsvorschrift Technischer Baubestimmungen) zu finden.

Frankfurter Römer 150707 0594

Reduzierung von Schadstoffen und Kosten mit Jet-Ventilatoren

Mit der Lüftung der Garage wird das Ziel verfolgt, die mit Kohlenstoffmonoxid und Stickstoffdioxid verunreinigte Luft aus der Garage zu befördern und frische Luft nachströmen zu lassen. Eine häufig verwendete Methode ist das Verbauen von Kanalsystemen. Diese kreuzen jedoch oft andere Gewerke und erzeugen einen hohen Druckverlust. Hinzu kommen hohe Investitions- und Montagekosten. Eine gute Alternative ist hier der Einsatz unserer Jet-Ventilatoren (auch Schubventilatoren genannt).

Bei der maschinellen Entrauchung von Garagen gilt es, den noch im Brandbereich befindlichen Personen zu einer einfacheren Flucht zu verhelfen. Außerdem wird die Feuerwehr bei der Entrauchung unterstützt und kann leichter zum Brandherd vorrücken.

Hohe Sicherheitsstandards und Energieeffizienz

Hohe Sicherheitsstandards und Energieeffizienz – diese Forderungen erfüllt das Car Park Ventilation System von Systemair kompromisslos: Sie erzielen 80% Energieeinsparung im Green Ventilation Mode*, und genießen die exzellente Sicherheit eines weltweiten Systempartners.

Dreifach gut

  • Niedrige Betriebskosten

  • Wettbewerbsfähige Anschaffungskosten

  • Erfüllt alle gesetzlichen Bestimmungen

Frankfurter Römer 150707 0287

Komponenten

Das Systemair Car Park Ventilatorensystem ersetzt das Kanalnetz in einer Garage. Ob zusätzlich zu den Abluftventilatoren auch Zuluftventilatoren eingesetzt werden, richtet sich nach Ihren definierten Schutzzielen und gewünschten Funktionen.

Neben den Jet-Ventilatoren hält Systemair auch Axialzuluftventilatoren (Baureihe AXC) sowie temperaturbeständige Abluftventilatoren als Axial- oder Dachventilatoren (Baureihe AXC (B), AXC (F) oder DVV) gemäß EN 12101-3 an für Sie bereit.

Selbstverständlich erhalten Sie von Systemair alle weiteren Komponenten wie Schalldämpfer, Klappen und andere lufttechnische Einbauteile für ein zeitgemäßes Lüftungssystem.

Frankfurter Römer 150707 0444

Einsatzfälle und Planung

Je besser die Planung, desto wirkungsvoller das System. Neben der Größe der Tiefgarage fließen auch Daten zur Auslastung, zum Nutzungsbild sowie zu Spitzenlasten in die Planung ein. In der Regel wird die Lüftung auf Basis der Luftwechselrate (abhängig von der Luftverschmutzung) oder einer Volumenstromgröße dimensioniert. Dieser Wert wird dann mit der Anzahl der Parkplätze multipliziert.

Mit dem Einsatz eines Car Park Ventilatorensystems vermeiden Sie „tote“ Bereiche in der Garage. Systemair Jet-Ventilatoren übernehmen in Tiefgaragen und geschlossenen Parkhäusern sowohl die tägliche Bedarfslüftung als auch die Rauchabsaugung im Brandfall.

Jet-Ventilatorensysteme von Systemair sind...

Frankfurter Römer 150707 0524

...Außergewöhnlich effizient
Die Jet-Ventilatorensysteme von Systemair ermöglichen Ihnen, Dank unseren intelligenten Regelungssystemen, gegenüber konventionellen Belüftungssystemen bis zu 80% an Energie einzusparen*. Unser Regelungssystem wird individuell für Ihr jeweiliges Projekt vorprogrammiert. Es wertet die Messungen von CO-Abgas-Sensoren sowie Brand- und Rauchmeldern aus und steuert die einzelnen, virtuell gebildeten Rauch- und CO-Abschnitte entsprechend den Anforderungen. Die Jet-Ventilatoren der nicht betroffenen Bereiche werden entsprechend der hinterlegten Steuerungsmatrix geschaltet.

Frankfurter Römer 150707 0599

…Extrem wirtschaftlich.
Jet-Ventilatoren – auch Schub- oder Induktionsventilatoren genannt – unterstützen die natürliche Strömung zwischen Zu- und Abluftbereichen, sorgen an Stellen mit geringer Luftgeschwindigkeit für Bewegung und garantieren so die tägliche Bedarfslüftung über alle Flächen.

Damit die Systeme ihr volles Potenzial entfalten können und im Notfall zuverlässig reagieren, kommt es auf die exakte Planung und ein perfekt geregeltes Zusammenspiel aller Komponenten an.
Um dies Gewährleisten zu können, unterstützen wir Sie schon bei der Planung und passen das Regelungssystem perfekt auf Ihre Anforderungen der Gebäude und Nutzungsbedingungen an.

* Im Systemair CO-Mode, gegenüber Nennleistung der Garagenabluftventilatoren

Perfekt aufgestellt für jede Herausforderung.

Frankfurter Römer 150707 0804

Platz ist oft ein wertvolles Gut in Parkhäusern und Tiefgaragen, und die häufig genutzten Kanalsysteme nehmen hier einen bedeutenden Prozentsatz ein. Darüber hinaus kreuzen sie oft andere Gewerke wie Elektro- oder Wassertrassen – das schlägt sich so auch bei den Investitions- und Montagekosten nieder.

Jet-Ventilatorensysteme von Systemair ersetzen diese Kanalsysteme. Da Jet-Ventilatoren nur punktuell montiert werden, beanspruchen sie weniger als 0,5% der Deckenfläche. So bleibt Platz für andere technische Anlagen und die Parkdecks werden übersichtlicher. Oft sind sogar geringere Geschosshöhen möglich. Das spart Zeit und Geld.

Welches System passt für Sie am besten? Werfen Sie doch einmal einen Blick auf unsere innovativen Produkte?

Wenn aus wenig Platz mehr werden soll...

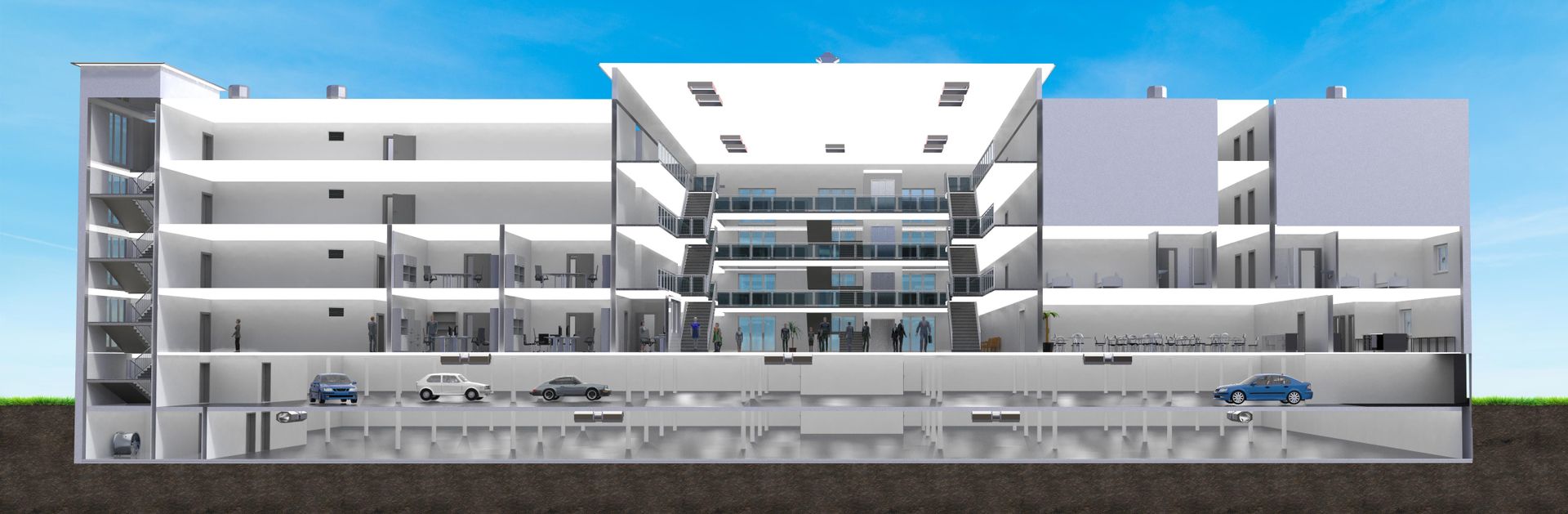

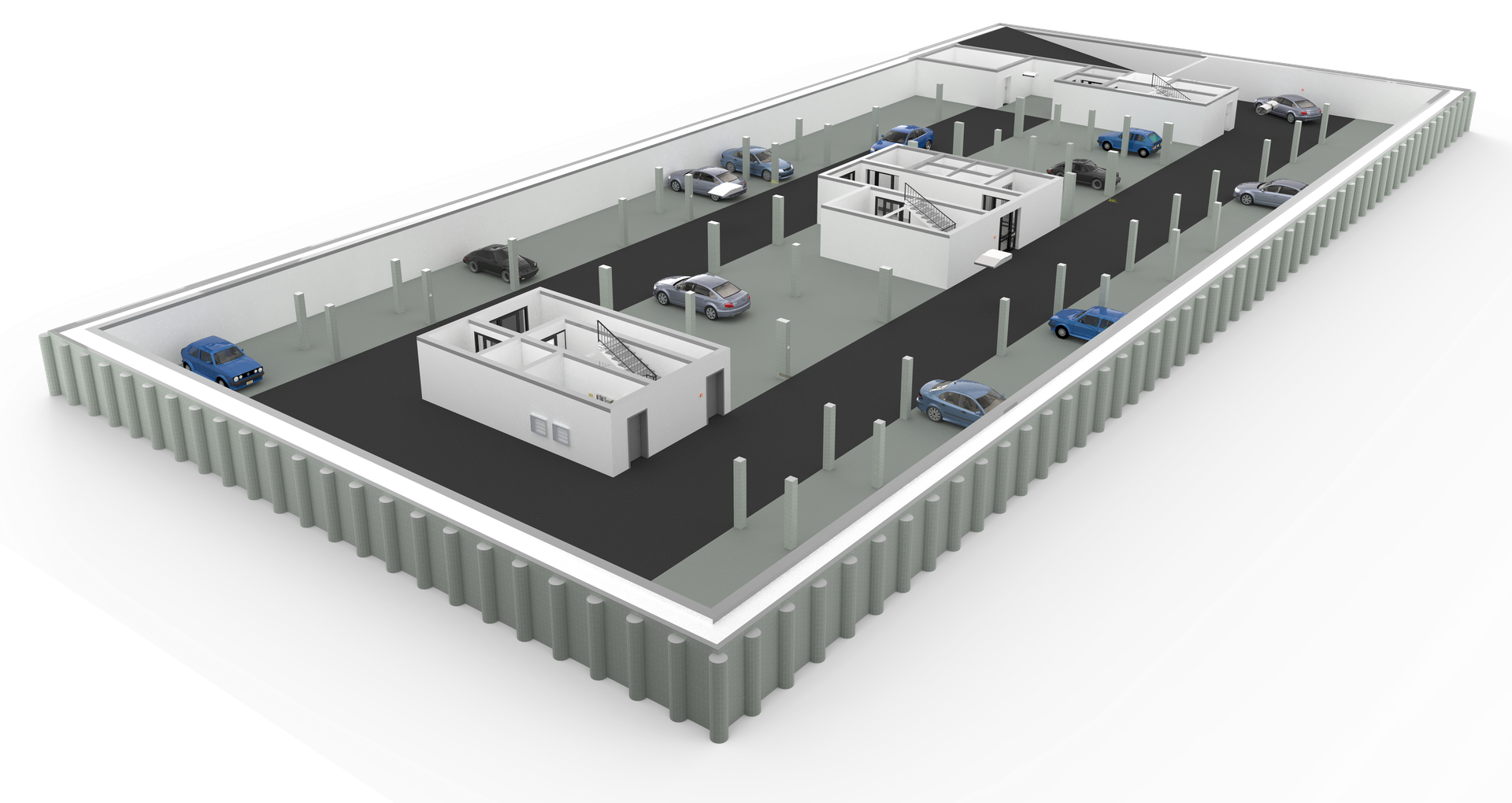

Unterschiedliche Garagentypen verlangen unterschiedliche Lösungen für die tägliche Bedarfslüftung.

Was immer Sie gerade planen. Wir unterstützen Sie bei Ihrem Projekt.

AJR-TR

IV Smart

Entdecken Sie Unser Leistungsportfolio

Maßgeschneiderte Lösungen für Ihr Projekt

Benötigen Sie eine Übersicht über unsere Dienstleistungen? Laden Sie jetzt unser detailliertes Portfolio als PDF herunter und erfahren Sie, wie wir Ihnen bei Ihren Projekten helfen können.

Empfohlene Produkte

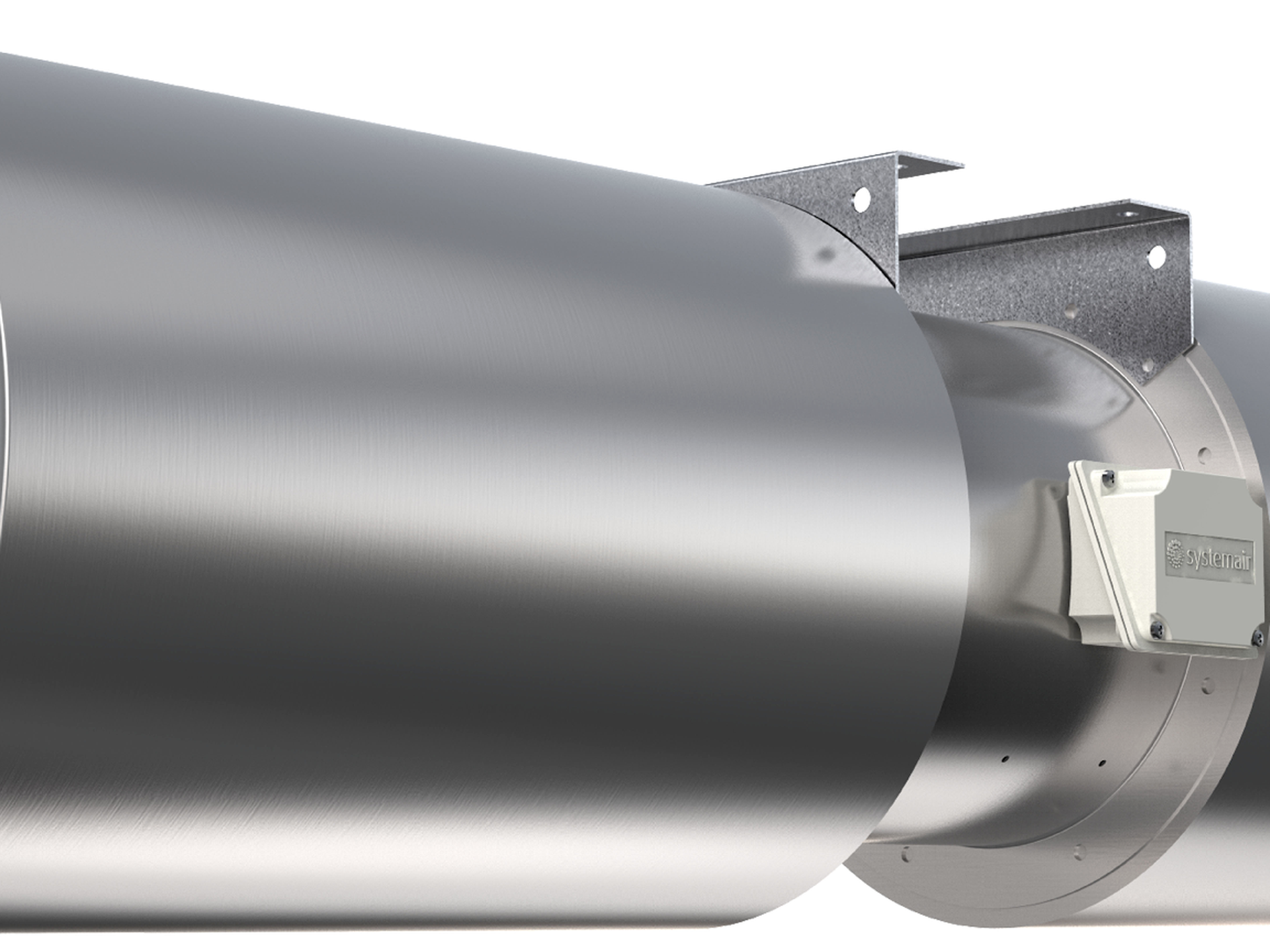

AJ, Axialer Strahlventilator für verschiedene Temperaturbereiche und Parkhausanwendungen
AJ
Axialer Strahlventilator für verschiedene Temperaturbereiche und Parkhausanwendungen

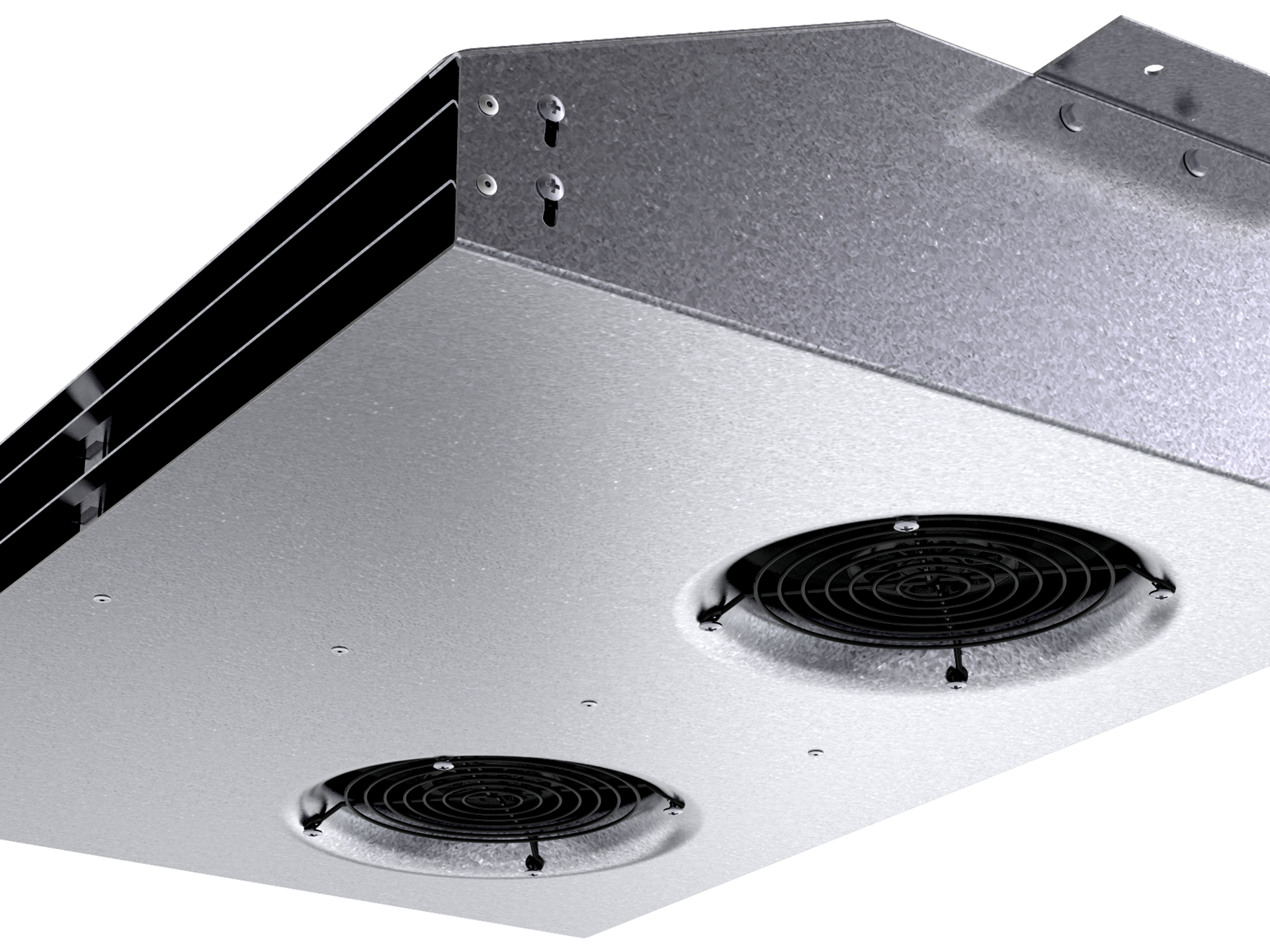

IV, Kompakte, intelligente Lösungen für die Entrauchung
IV
Kompakte, intelligente Lösungen für die Entrauchung
